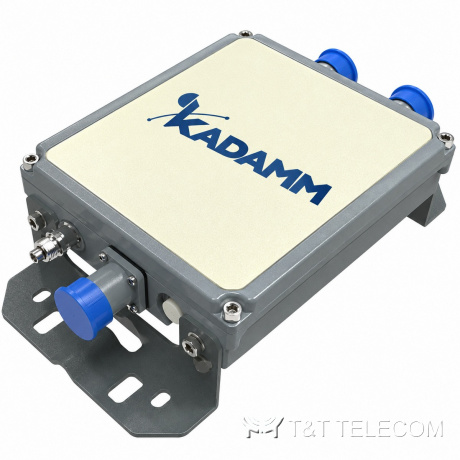

Комбайнер двухдиапазонный KADAMM КМ-2-33 — 380–960 + 1710–2700 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

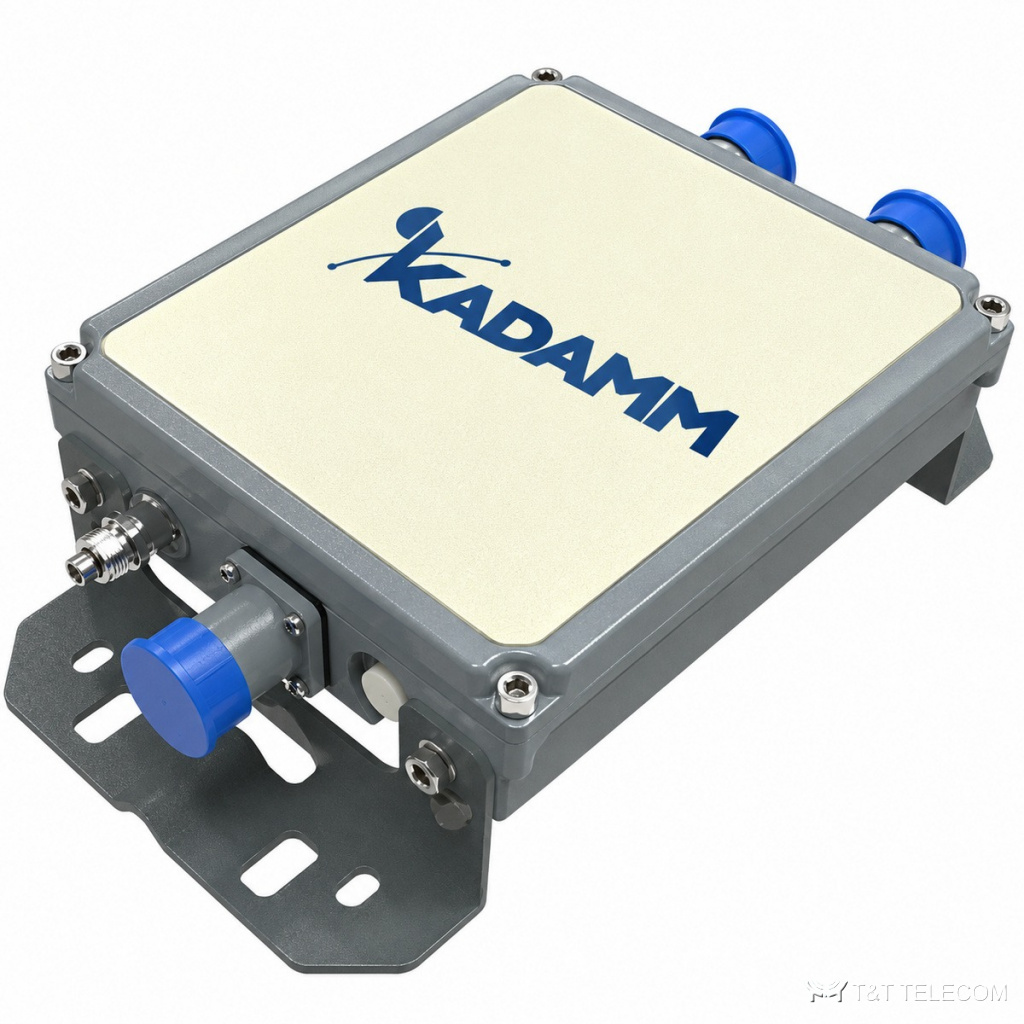

KADAMM КМ-2-33 — двухдиапазонный комбайнер с широкими портами 380–960 МГц и 1710–2700 МГц. Нижний порт принимает радиосвязь 380–520 МГц и сотовые полосы до 960 МГц, верхний — 1800–2600 МГц. Потери 0,3 и 0,4 дБ, развязка не менее 50 дБ, 250 Вт на порт и 1600 Вт пиковой мощности, полный проход DC, корпус IP68 с винтом заземления M8, разъёмы 7/16 DIN.
Принцип работы и конструкция
КМ-2-33 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-33 — 380–960 / 1710–2700 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Полосы по входам КМ-2-33: 380–960 + 1710–2700 МГц. Пассивная интермодуляция КМ-2-33 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход КМ-2-33 — 250 Вт на порт. Разъёмы КМ-2-33: 7/16 DIN (розетка).
Вносимые потери КМ-2-33 — не более 0,3 дБ. Выходов: 2. Развязка между портами не менее 50 (подавление соседней полосы) дБ. Проход постоянного тока: полный проход DC. Конструкция КМ-2-33: габариты одиночный: 132 × 129 × 45 мм, не более 2,0 кг с кронштейнами; крепление: на трубу или стену; защита IP68; работает при −40…+65 °C.
Где применяют
- Совмещение радиосвязи TETRA / DMR и сотовых полос 1800–2600 МГц на одной антенне.
- Наружная установка в тяжёлых условиях: IP68, −40…+65 °C.
- Тракты с питанием мачтового оборудования по кабелю.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-2-33).
- Для КМ-2-33: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 380–960 + 1710–2700 МГц |
| Вносимые потери, 380–960 МГц | ≤0,3 дБ |
| Вносимые потери, 1710–2700 МГц | ≤0,4 дБ |
| Возвратные потери | ≥18 дБ |
| Развязка между портами | ≥50 дБ (подавление соседней полосы) |
| PIM3 | ≤−155 дБн при 2 × 43 дБм (на 910 и 1730 МГц) |
| Мощность | 250 Вт на порт |
| Проход DC / AISG | полный проход DC |
| Волновое сопротивление | 50 Ом |
| Пиковая мощность | 1600 Вт |
Исполнения
| Артикул | Полосы портов, МГц | Потери | Конфигурация | Габариты (В × Ш × Г), мм | Масса |
|---|---|---|---|---|---|
| КМ-2-33 | 380–960 + 1710–2700 | ≤0,3 дБ / ≤0,4 дБ | 1 комбайнер: 2 входа, 1 выход | 132 × 129 × 45 мм | ≤2,0 кг с кронштейнами |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка) |
| Корпус | светло-серый, винт заземления M8 |
| Монтаж | на трубу или стену |
| Степень защиты | IP68 |
| Относительная влажность | 0–90 % |
| Температура эксплуатации | −40…+65 °C |
| Габариты корпуса, масса | одиночный: 132 × 129 × 45 мм, ≤2,0 кг с кронштейнами |
Как подобрать КМ-2-33
- Граница портов — между 960 и 1710 МГц.
- Мощность до 250 Вт на порт; пиковая — до 1600 Вт.
- Масса с кронштейнами — до 2 кг.
- Суммарная мощность передатчиков на входе КМ-2-33 — не выше 250 Вт на порт, с запасом на пиковые значения.
- Если на КМ-2-33 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM КМ-2-33 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
