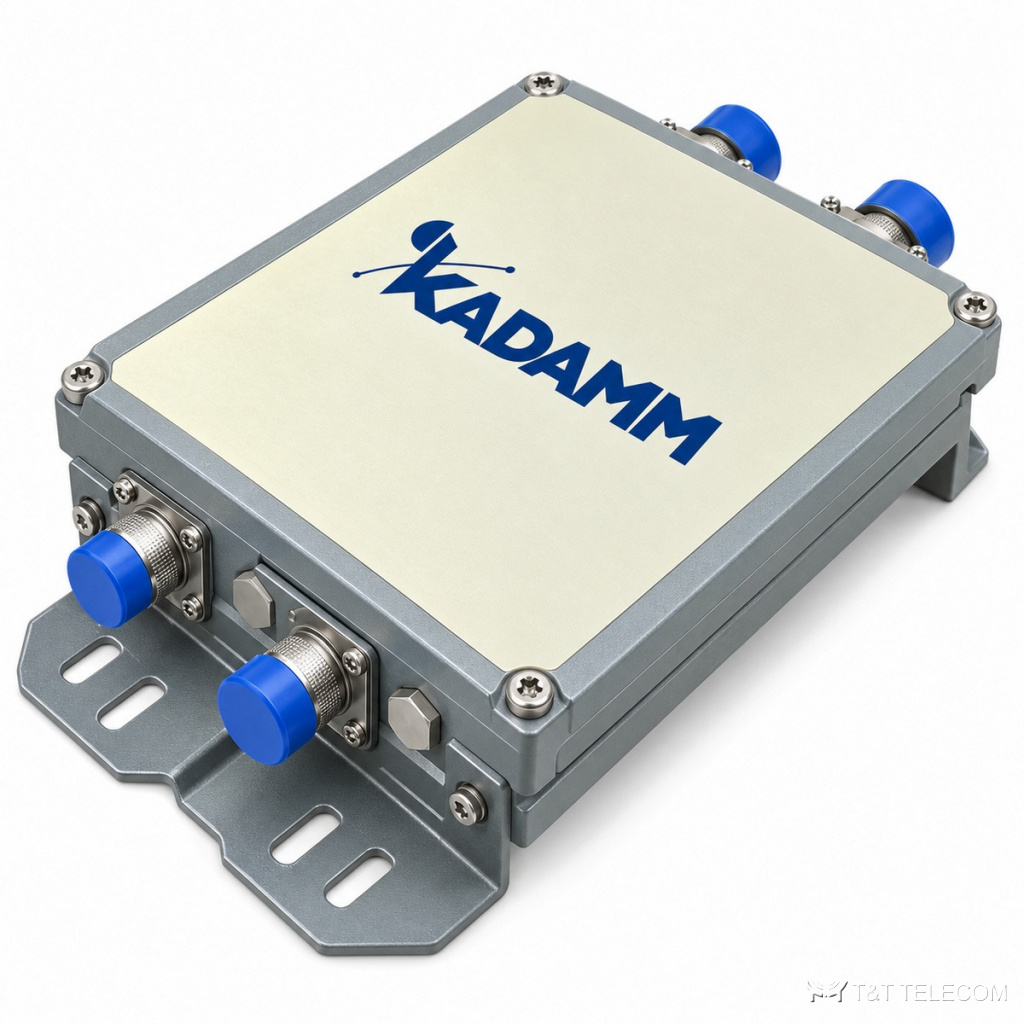

KADAMM КМ-2-32 — уличный комбайнер для сайтов сотовой связи: порт 790–2170 МГц и порт 2490–2690 МГц. Собирает сигналы двух групп оборудования в один фидер к антенне. Потери не более 0,3 дБ (типовые 0,15), развязка портов от 50 дБ, PIM3 до −155 дБн, 200 Вт на порт. Корпус IP67 с грозозащитой ±5 кА; есть сдвоенное исполнение КМ-2-32-Д на два комбайнера в одном корпусе.
Устройство и принцип работы
КМ-2-32 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-32 — 790–2170 / 2490–2690 МГц, в неё попадают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
Полосы по входам КМ-2-32: 790–2170 + 2490–2690 МГц. Пассивная интермодуляция КМ-2-32 — не более −155 дБн; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как усиление. Допустимая мощность на вход КМ-2-32 — 200 Вт на порт. Разъёмы КМ-2-32: 7/16 DIN или 4.3-10 (розетка) — по заказу.
Вносимые потери КМ-2-32 — не более 0,3 дБ (тип. 0,15). Выходов: 2. Развязка между портами не менее 50 (типовое 52) дБ. Проход постоянного тока: конфигурация прохода DC по портам — по заказу (от «все порты» до «ни один»), ток до 3 А. Конструкция КМ-2-32: крепление: на трубу или стену, крепёж в комплекте; защита IP67; работает при −40…+65 °C.
Где применяют
- Подключение LTE 2600 к общему фидеру с нижними сотовыми полосами 800–2100 МГц.
- Мачтовая установка у антенны — на трубу или стену.
- Сайты с управлением наклоном AISG: проход DC по портам задаётся при заказе.
- Объединение нескольких диапазонов на одну антенну или фидер (КМ-2-32).
- Распределённые системы покрытия зданий — КМ-2-32.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 790–2170 + 2490–2690 МГц |
| Вносимые потери | ≤0,3 дБ (тип. 0,15) |
| Возвратные потери | ≥18 дБ (типовое 20 дБ) |
| Развязка между портами | ≥50 дБ (типовое 52 дБ) |
| PIM3 | ≤−155 дБн (типовое −160 дБн) при 2 × 43 дБм |
| Мощность | 200 Вт на порт |
| Проход DC / AISG | конфигурация прохода DC по портам — по заказу (от «все порты» до «ни один»), ток до 3 А |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Полосы портов, МГц | Потери | Конфигурация | Габариты (В × Ш × Г), мм | Масса |
|---|---|---|---|---|---|
| КМ-2-32 | 790–2170 + 2490–2690 | ≤0,3 дБ (тип. 0,15) | 1 комбайнер: 2 входа, 1 выход | 141 × 115,7 × 49,5 мм | ≤1,45 кг |
| КМ-2-32-Д | 790–2170 + 2490–2690 | ≤0,3 дБ (тип. 0,15) | 2 комбайнера в одном корпусе: 4 входа, 2 выхода | уточняйте у менеджера | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN или 4.3-10 (розетка) — по заказу |
| Корпус | алюминий, светло-серый |
| Монтаж | на трубу или стену, крепёж в комплекте |
| Грозозащита | ±5 кА, импульс 8/20 мкс |
| Степень защиты | IP67 |
| Температура эксплуатации | −40…+65 °C |
| Габариты корпуса, масса | одиночный: 141 × 115,7 × 49,5 мм, ≤1,45 кг; сдвоенный: уточняйте у менеджера, уточняйте у менеджера |
Как подобрать КМ-2-32
- Одиночный или сдвоенный (-Д) корпус — по числу фидеров.
- Разъёмы 7/16 DIN или 4.3-10 и конфигурацию прохода DC указывают в заказе.
- Ток DC через комбайнер — до 3 А.
- Суммарная мощность передатчиков на входе КМ-2-32 — не выше 200 Вт на порт, с запасом на пиковые значения.
- Если на КМ-2-32 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн), иначе выигрыш теряется.
