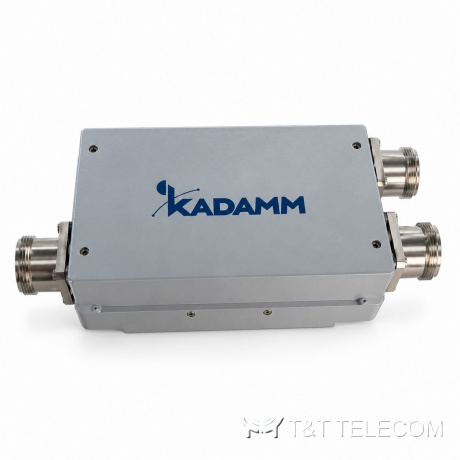

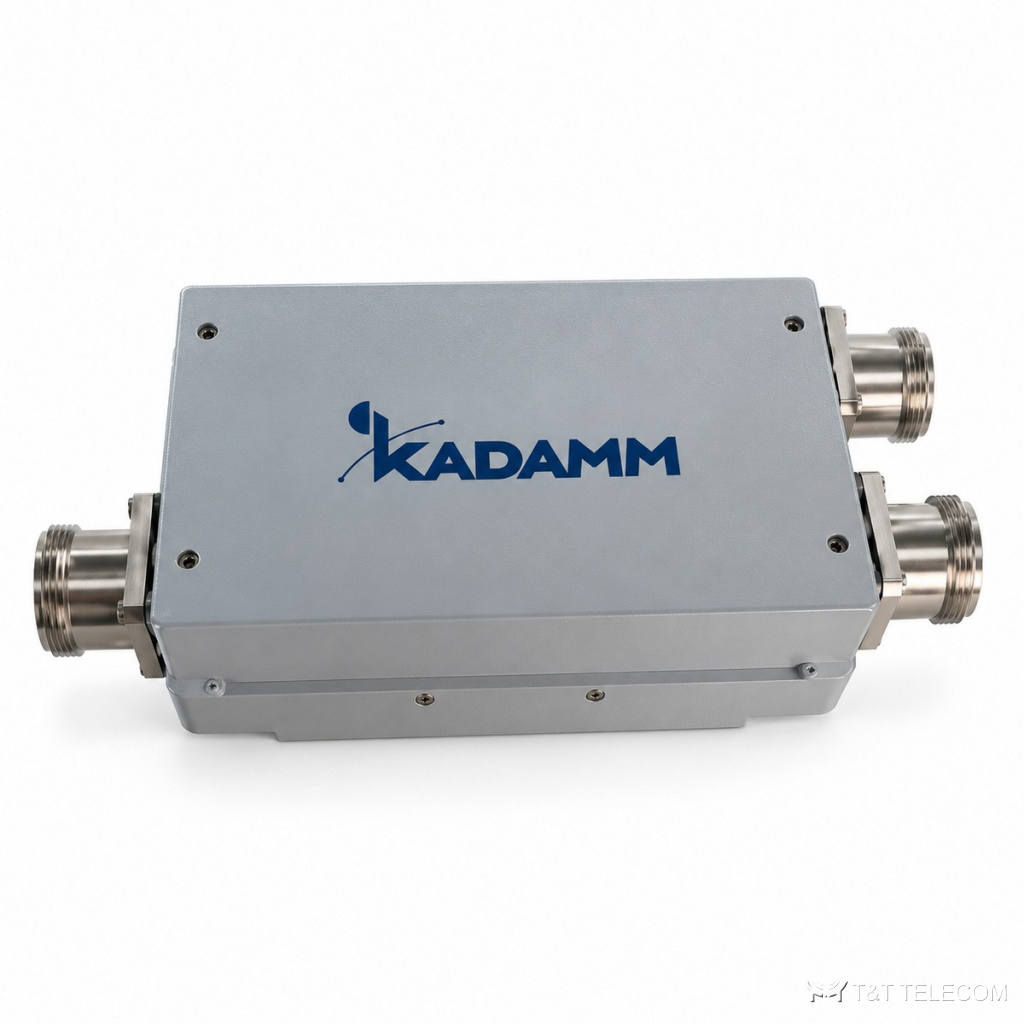

Комбайнер двухдиапазонный KADAMM КМ-2-30 — 824–884 + 905–960 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КМ-2-30 — резонаторный комбайнер на две полосы, 824–884 и 905–960 МГц: каждая полоса проходит через свой фильтр, поэтому системы не мешают друг другу. Развязка между портами не менее 90 дБ, потери не более 0,5 дБ, 200 Вт на вход, корпус IP65 / IP67.
Как устроена КМ-2-30
КМ-2-30 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КМ-2-30 — 824–884 / 905–960 МГц, в неё попадают ISM 868 МГц. Полосы по входам КМ-2-30: 824–884 + 905–960 МГц.
КСВН КМ-2-30 — не более 1,25: обратно отражается не больше 1,2 % подводимой мощности. Допустимая мощность на вход КМ-2-30 — 200 Вт. Разъёмы КМ-2-30: N / DIN / 4.3-10. Вносимые потери КМ-2-30 — не более 0,5 дБ. Выходов: 2. Развязка между портами не менее 90 дБ. Конструкция КМ-2-30: крепление: на трубу или стену; защита IP65 / IP67; работает при −25…+60 °C.
Где применяют
- DAS торговых и офисных центров: несколько систем в одном кабеле и одних антеннах.
- Объекты, где операторы делят общую распределённую систему, а их полосы нужно развести фильтрами.
- Узлы ретрансляторов и базовых станций, где важна высокая развязка между системами.
- Для КМ-2-30: объединение нескольких диапазонов на одну антенну или фидер.
- Для КМ-2-30: распределённые системы покрытия зданий.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полосы портов | 824–884 + 905–960 МГц |
| Вносимые потери | ≤0,5 дБ |
| Развязка между портами | ≥90 дБ |
| КСВН | ≤1,25 |
| Входная мощность | 200 Вт |
| PIM3 | ≤−150 / −155 / −160 дБн (2 × 43 дБм) — по исполнению |
| Волновое сопротивление | 50 Ом |
| Грозозащита | IEC 61000-4-5, 3 кА, 10/350 мкс |
| Проход постоянного тока (DC) | есть |
Исполнения
| Артикул | Полосы портов, МГц | Потери, дБ | Развязка, дБ | Мощность, Вт |
|---|---|---|---|---|
| КМ-2-30 | 824–884 + 905–960 | ≤0,5 | ≥90 | 200 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, 7/16 DIN или 4.3-10 (розетка) — по исполнению |
| Исполнение | помещения и улица, IP65 / IP67 |
| Монтаж | на трубу или стену |
| Температура эксплуатации | −25…+60 °C |
| Относительная влажность | 5–95 % |
| Габариты, масса | уточняйте у менеджера |
Как подобрать КМ-2-30
- Полосы портов фиксированы: 824–884 и 905–960 МГц — сверьте с частотами систем.
- Развязка 90 дБ подходит для близко расположенных полос диапазона 800–900 МГц.
- Разъёмы — N, 7/16 DIN или 4.3-10 по заказу.
- Суммарная мощность передатчиков на входе КМ-2-30 — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КМ-2-30 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КМ-2-30 — техническое описание 191.86 КБ
