Коаксиальный кабель 50 Ом RFA 7/8"-50 Draka NK Cables
Кабель фидерный
ПроизводительPrysmian-Draka
Цена898 руб.
Цена ориентировочная, с НДС. Точную цену и срок поставки уточняйте.
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

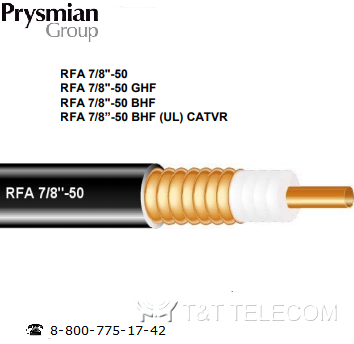

Prysmian Draka RFA 7/8″-50 — фидерный кабель 7/8″ с диэлектриком из вспененного полиэтилена и внешним проводником из гофрированной медной трубки (производство Финляндия, Prysmian Group). Предназначен для антенно-фидерных трактов базовых станций сотовой связи и других радиосистем. Верхняя граничная частота — 5100 МГц, предельная мощность — 92 кВт.
Информация для заказа
| Обозначение | Артикул производителя | Особенности |
|---|---|---|
| RFA 7/8”-50 | NKRFA07800 | Черный, общего применения |
| RFA7/8”-50 GHF | NKRFA07801 | Серый, огнестойкий |
| RFA 7/8”-50 BHF | NKRFA07802 | Черный, огнестойкий |
| RFA7/8”-50 BHF (UL) CATVR | NKRFA07804 | Черный огнестойкий с защитой от УФЛ |
Особенности
Диэлектрик из вспененного полиэтилена обеспечивает:
- практическую нетоксичность, в том числе при горении
- лёгкость транспортировки и удобство монтажа
- износостойкость и долговечность
- прочность и эластичность в широком диапазоне температур
- стойкость к разрушению в биологически активной среде
Технические характеристики
Конструкция
| Внутренний проводник | медная трубка 9,4 мм |
| Диэлектрик | физ. вспененный полиэтилен 22,5 мм |
| Внешний проводник | гофрированная медная трубка 25.4 мм |
| Оболочка | светостабилизированный полиэтилен 28,0 мм |
Электрические характеристики
| Импеданс | 50 ± 1 Ом |
| Погонная емкость | 74.2 пФ/м |
| Верхняя граничная частота | 5100 МГц |
| Пиковое значение напряжение | 3.3 кВ |
| Предельное значение мощности | 92 кВт |
Сопротивление проводников по постоянному току
| внутренний проводник | 1,28 Ом/км |
| внешний проводник | 1.15 Ом/км |
Механические характеристики
| Вес | 0,45 кг/м |
| Макс. сила натяжения | 2500 Н |
| Мин. радиус изгиба (однократный) | 12 см |
| Мин. радиус изгиба (многократный) | 24 см |
| Температура эксплуатации | -55...+80 °С |
Зависимость затухания и мощности от частоты
| f, МГц | Затухание, дБ/100 м | P, кВт | f, МГц | Затухание, дБ/100 м | P, кВт | f, МГц | Затухание, дБ/100 м | P, кВт |
|---|---|---|---|---|---|---|---|---|
| 10 | 0,346 | 27 | 600 | 2,84 | 3,2 | 1900 | 5,33 | 1,7 |
| 30 | 0,603 | 16 | 700 | 3,09 | 3 | 2000 | 5,48 | 1,7 |
| 50 | 0,782 | 12 | 800 | 3,32 | 2,8 | 2200 | 5,78 | 1,6 |
| 88 | 1,04 | 8,9 | 850 | 3,43 | 2,7 | 2400 | 6,07 | 1,5 |
| 100 | 1,12 | 8,4 | 890 | 3,52 | 2,6 | 2600 | 6,35 | 1,4 |
| 108 | 1,16 | 8 | 900 | 3,54 | 2,6 | 2800 | 6,63 | 1,4 |
| 174 | 1,48 | 6,3 | 950 | 3,64 | 2,5 | 3000 | 6,89 | 1,3 |
| 200 | 1,6 | 5,8 | 960 | 3,66 | 2,5 | 3400 | 7,4 | 1,2 |
| 300 | 1,97 | 4,7 | 1000 | 3,74 | 2,5 | 3500 | 7,53 | 1,2 |
| 400 | 2,29 | 4 | 1200 | 4,14 | 2,2 | 3600 | 7,65 | 1,2 |
| 450 | 2,44 | 3,8 | 1400 | 4,5 | 2 | 4000 | 8,13 | 1,1 |
| 500 | 2,58 | 3,6 | 1600 | 4,84 | 1,9 | 5000 | 9,26 | 0,97 |
| 512 | 2,61 | 3,5 | 1800 | 5,17 | 1,8 | 6000 | н/д | н/д |
Разъёмы для кабеля RFA 7/8″
| Вилка | Обозначение | Розетка | Обозначение |
|---|---|---|---|
| 7-16 male (прямой) | NKC1078100 | 7-16 female (прямой) | NKC1078200 |
| 7-16 male (угловой) | NKC1078500 | 7-16 female (приборно - кабельный) | NKC1078290 |
| N male (прямой) | NKC1078300 | N female (прямой) | NKC1078400 |
| Владелец торговой марки | Prysmian Group |
|---|---|
| Страна производства | Финляндия |
| Размер скидки зависит от объема | |
