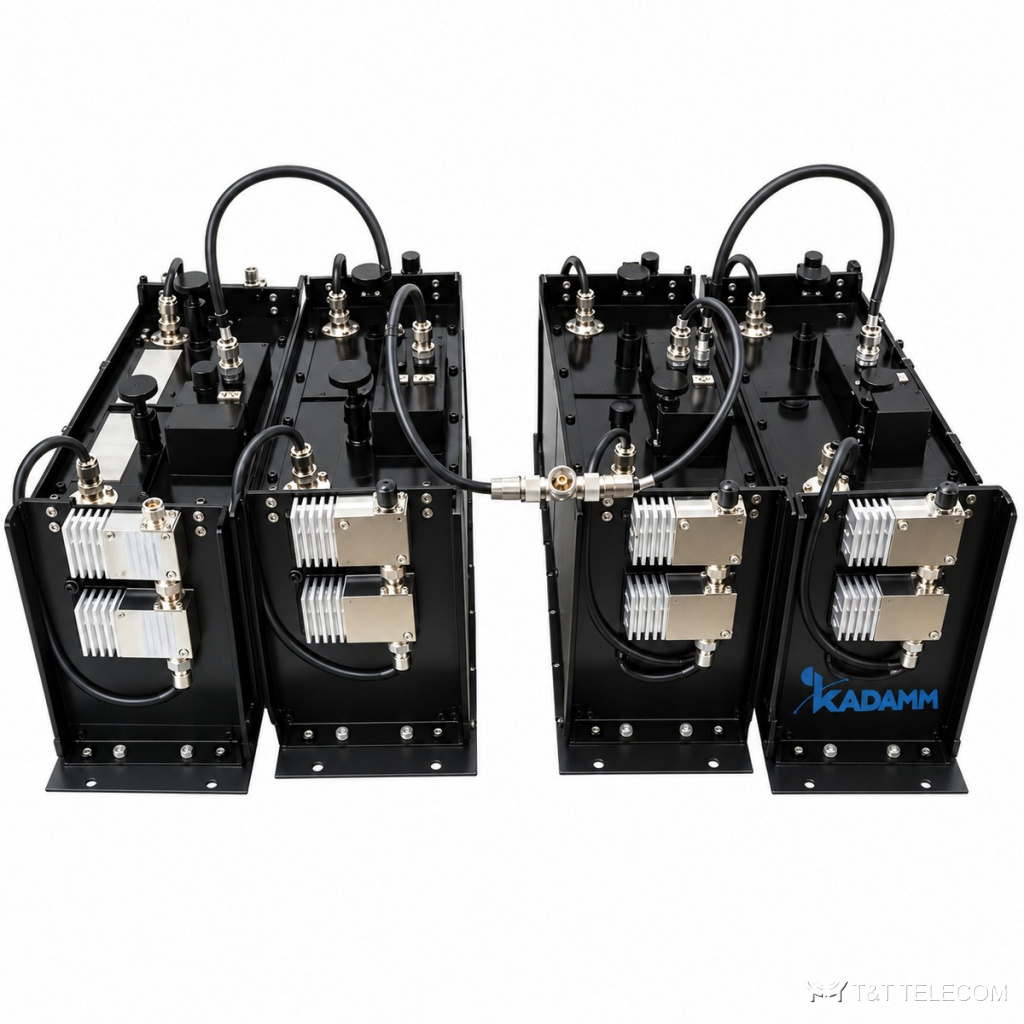

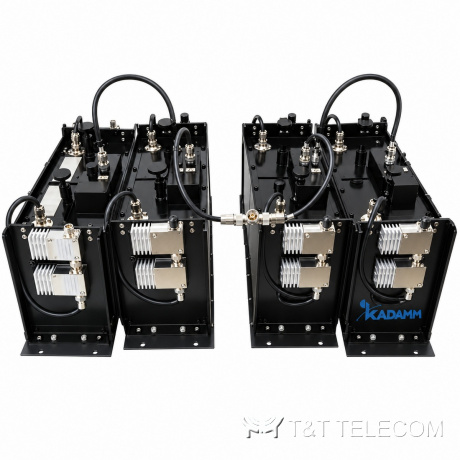

Комбайнеры передатчиков радиосвязи серии KADAMM КП — 136–520 МГц, 3 дБ и резонаторные, до 100 Вт на канал
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM КП — комбайнеры передатчиков радиосвязи 136–520 МГц: объединяют несколько передатчиков базовой станции на одну антенну. Есть два исполнения — гибридные 3 дБ (широкополосные, потери около 3 дБ на ступень) и резонаторные (малые потери, частоты каналов настраиваются), до 100 Вт на канал.
Принцип работы и конструкция
КП сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса КП — 136–520 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
КСВН КП — вход не более 1,2–1,25; выход не более 1,4: обратно отражается не больше 2,8 % подводимой мощности. Допустимая мощность на вход КП — не более 100 Вт на канал («-3Д»); не менее 50 Вт («-4Р»). Разъёмы КП: N. Вносимые потери КП — 2 канала не более 4,1 дБ; 3 канала TX1 / TX2 не более 7,3, TX3 не более 4,1 дБ; 4 канала не более 7,3 дБ (при +15…+35 °C). Развязка между портами не менее 70 дБ.
Конструкция КП: работает при −30…+60 °C («-3Д»).
Где применяют
- Многоканальные базовые станции DMR, аналоговых и транкинговых сетей: несколько передатчиков на одну антенну вместо отдельной антенны на каждый канал.
- Объекты с ограничением по месту на мачте или по нагрузке на опору.
- Расширение существующей станции новым каналом без новой антенны и фидера.
- Для КП: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — КП.
Технические характеристики
| Параметр | Значение |
|---|---|
| Потери «-3Д» | 2 канала ≤4,1 дБ; 3 канала TX1 / TX2 ≤7,3, TX3 ≤4,1 дБ; 4 канала ≤7,3 дБ (при +15…+35 °C) |
| Развязка «-3Д» | TX–RX ≥70 дБ; антенна–TX ≥50 дБ; обратная ≥45 дБ |
| КСВН | вход ≤1,2–1,25; выход ≤1,4 |
| Мощность | ≤100 Вт на канал («-3Д»); ≥50 Вт («-4Р») |
| Диплексер КП-88/490-Д | потери ≤0,6 дБ, развязка ≥65 дБ, КСВН ≤1,20, 100 / 50 Вт |
| Разъёмы | N (розетка) |
Исполнения
| Артикул | Частоты, МГц | Тип | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM КП-136/174-3Д | 136–174 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-350/390-3Д | 350–390 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-400/430-3Д | 400–430 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-440/470-3Д | 440–470 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-320/520-4Р | 320–520 | резонаторный, 4 канала | ≤2,8–3,3 (разнос 0,4–0,2 МГц) | ≥50 на канал |
| KADAMM КП-447-4Р | 447,4 / 447,6625 / 447,9625 / 448,1875 | резонаторный, 4 канала | ≤4,0 | 50 на порт |
| KADAMM КП-88/490-Д | 87–108 / 470–490 | диплексер | ≤0,6 | 100 / 50 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | КП-320/520-4Р 483 × 356 × 712 мм; КП-88/490-Д 140 × 73 × 33 мм; остальные — уточняйте у менеджера |
| Рабочая температура | −30…+60 °C («-3Д») |
Как подобрать КП
- Гибридный комбайнер — когда каналы часто меняются или их немного: настройка не нужна, но потери выше.
- Резонаторный — для постоянного частотного плана и большого числа каналов: потери ниже, нужен минимальный разнос частот.
- Мощность на канал — до 100 Вт; развязку между передатчиками сверяют с требованиями радиостанций.
- Суммарная мощность передатчиков на входе КП — не выше не более 100 Вт на канал («-3Д»); не менее 50 Вт («-4Р»), с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM КП под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM КП — техническое описание 240.52 КБ
