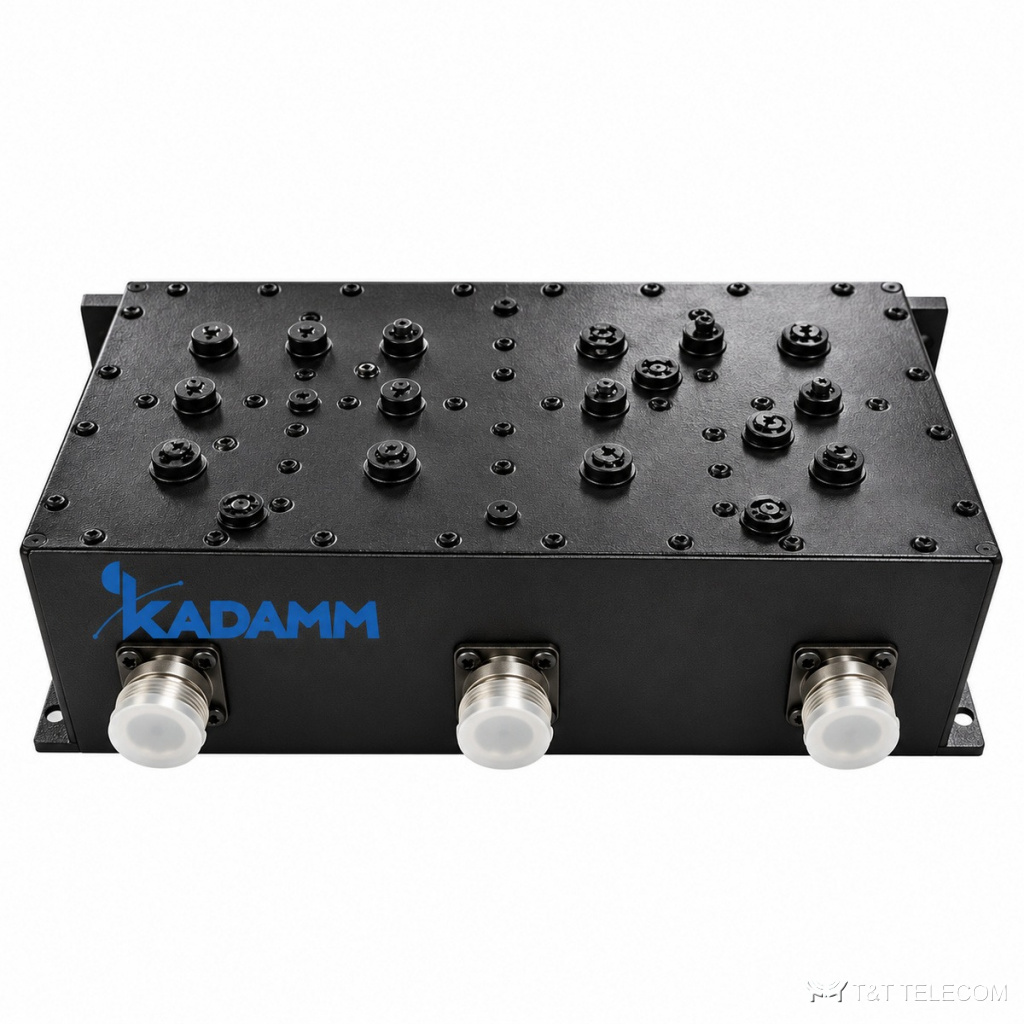

KADAMM ДУ-Р — дуплексеры для радиосвязи УКВ/ДМВ: развязывают приёмник и передатчик ретранслятора или базовой станции, работающих на одну антенну. Диапазоны 136–174 и 350–520 МГц, мощность 50–200 Вт, развязка от 60 до 110 дБ — по исполнению; исполнения «-Т» — с меньшей развязкой.
Как устроена ДУ-Р
ДУ-Р разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-Р — 136–520 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
КСВН ДУ-Р — не более 1,25–1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ДУ-Р — 50–200 Вт. Разъёмы ДУ-Р: N / SMA. Вносимые потери ДУ-Р — не более 1,0–2,0 дБ. Развязка между портами 60–110 дБ.
Где применяют
- Ретрансляторы DMR, аналоговых сетей и TETRA: приём и передача через одну антенну и один фидер.
- Базовые станции служб эксплуатации, энергетики и транспорта на мачтах с ограниченным местом под антенны.
- Замена изношенных дуплексеров на объектах без перестройки антенно-фидерного тракта.
- Работа приёма и передачи на одну антенну — ДУ-Р.
- Ретрансляторы и базовые станции радиосетей (ДУ-Р).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны | 136–174 и 350–520 МГц по исполнению |
| Мощность | 50–200 Вт по исполнению |
| КСВН | ≤1,25–1,5 |
| Волновое сопротивление | 50 Ом |
| Разъёмы | N (розетка); ДУ-Р-351/366, ДУ-Р-164/170 — SMA (розетка); ДУ-Р-155/174-17 — N или BNC |
Исполнения
| Артикул | Частоты RX / TX, МГц | Разнос, МГц | Потери, дБ | Развязка / подавление, дБ | Мощность, Вт |
|---|---|---|---|---|---|
| KADAMM ДУ-Р-390/520-10 | 390–520, перестраиваемый | 8–10 | ≤1,0 | ≥80 | 50 |
| KADAMM ДУ-Р-136/174-12 | 136–174, перестраиваемый | 4,5–12 | ≤1,2 | ≥80 | 50 |
| KADAMM ДУ-Р-155/174-17 | 155–157 / 172–174 | более 5,7–17 | ≤1,6 | ≥75 | 100 |
| KADAMM ДУ-Р-351/366 | 351–356 / 361–366 | 10 | ≤2,0 | ≥110 | 50 |
| KADAMM ДУ-Р-164/170 | 163,9 / 169,6 | 5,7 | ≤1,6 | ≥100 | 50 |
| KADAMM ДУ-Р-142/154 | 142–144 / 152–154 | 10 | ≤1,5 | ≥80 | 100 |
| KADAMM ДУ-Р-140/148-1U | 140,275–141,775 / 146–147,6 | 5,8 | ≤2,0 | ≥65 | 50 |
| KADAMM ДУ-Р-140/149-П | 140–143 / 146–149 | 5,7 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-157/166-П | 157–160 / 163–166 | 5,7 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-350/366-П | 350–356 / 360–366 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-402/418-П | 402–408 / 412–418 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-409/425-П | 409–415 / 419–425 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-450/466-П | 450–456 / 460–466 | 10 | ≤1,5 | ≥75 | 200 |
| KADAMM ДУ-Р-380/520-5 | 380–520, перестраиваемый | 5–7 | ≤1,5 | ≥75 | 50 |
| KADAMM ДУ-Р-380/520-7 | 380–520, перестраиваемый | 7–12 | ≤1,5 | ≥75 | 50 |
| KADAMM ДУ-Р-380/520-12 | 380–520, перестраиваемый | 12–20 | ≤1,5 | ≥75 | 50 |
| KADAMM ДУ-Р-380/520-5-Т | 380–520, перестраиваемый | 5–7 | ≤2,0 | ≥60 | 50 |
| KADAMM ДУ-Р-380/520-7-Т | 380–520, перестраиваемый | 7–12 | ≤2,0 | ≥60 | 50 |
| KADAMM ДУ-Р-380/520-12-Т | 380–520, перестраиваемый | 12–20 | ≤2,0 | ≥60 | 50 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Габариты | ДУ-Р-390/520-10 228 × 190 × 40 мм; ДУ-Р-136/174-12 218 × 190 × 40; ДУ-Р-155/174-17 216 × 258 × 40 (1,8 кг); ДУ-Р-351/366 381,5 × 94,5 × 79; ДУ-Р-164/170 390 × 135 × 120; ДУ-Р-142/154 365 × 175 × 120; ДУ-Р-140/148-1U — 19″ 1U; «-П» 428 × 84,5 × 294 мм; ДУ-Р-380/520-5 / -7 / -12 204,5 × 190 × 39 (1,6 кг); «-Т» 239,5 × 132,5 × 64 (1,85 кг) |
| Рабочая температура | от 0…+50 до −30…+75 °C по исполнению |
Как подобрать ДУ-Р
- Частоты приёма и передачи и разнос между ними — по частотному плану сети; исполнения ДУ-Р рассчитаны на конкретные пары частот.
- Развязка: чем меньше разнос RX/TX, тем выше требуемая развязка — для узкого разноса выбирают исполнения с 90–110 дБ.
- Мощность передатчика — с запасом; разъёмы N или SMA, у отдельных исполнений BNC.
- Суммарная мощность передатчиков на входе ДУ-Р — не выше 50–200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДУ-Р под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
