Мосты гибридные (гибридные комбайнеры) серии KADAMM ГМ-698/3800 — 698–3800 МГц, 2 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

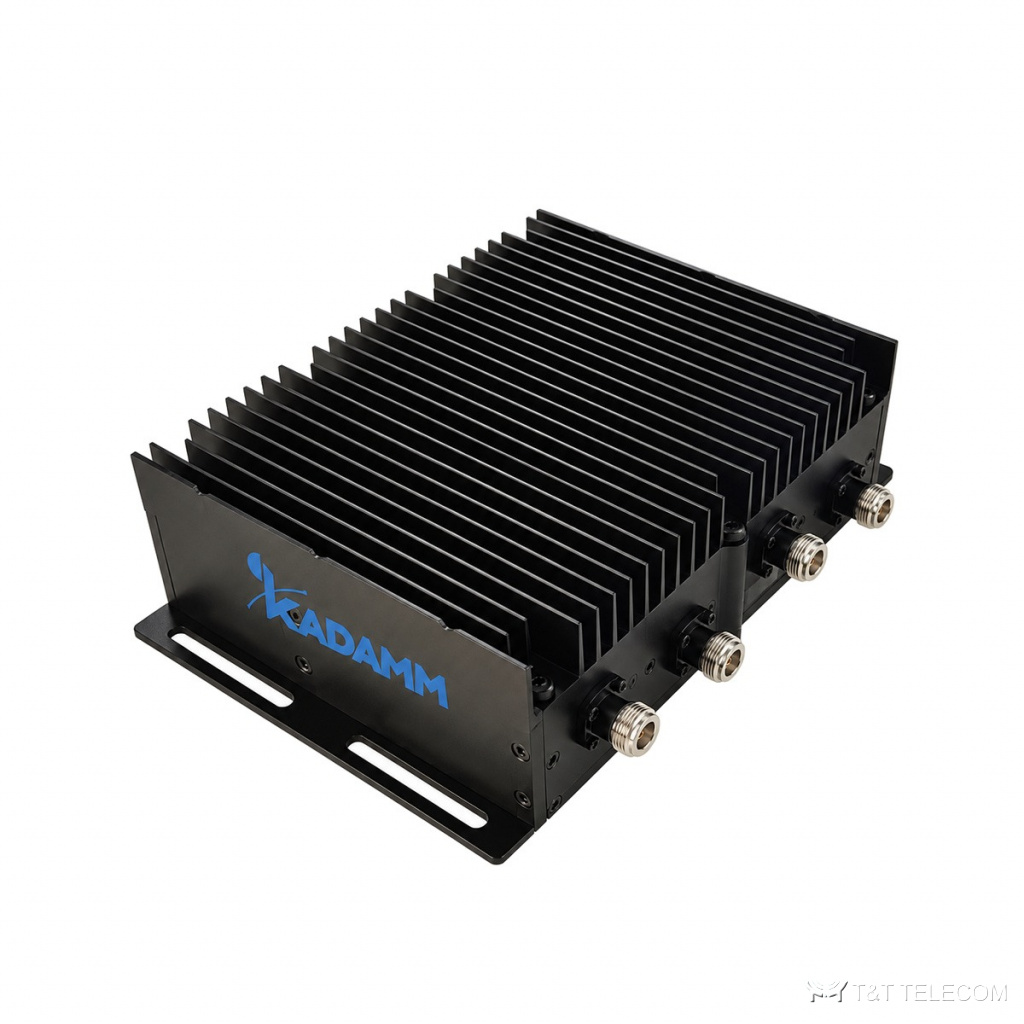

KADAMM ГМ-698/3800 — гибридные комбайнеры на 4 входа для сотовых полос и 5G NR до 3800 МГц: ГМ-4Х1 с одним выходом и разъёмами N и ГМ-4Х2 с двумя выходами. Мощность 200 Вт, PIM3 до −150 дБн, КСВН 1,25–1,35.
Принцип работы и конструкция
ГМ-698/3800 — гибридный мост: мощность со входа делится поровну между двумя выходами, а входы между собой развязаны. Так объединяют две несущие в общий тракт или делят сигнал на две ветки. Рабочая полоса ГМ-698/3800 — 698–3800 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход ГМ-698/3800 — 200 Вт. Разъёмы ГМ-698/3800: N (розетка), N или 4.3-10 или 7/16 DIN (розетка).
Где применяют
- Сложение четырёх операторов или систем в DAS с 5G NR.
- ГМ-4Х2 — раздача четырёх источников на две ветви сети.
- Тракты до 200 Вт.
- Для ГМ-698/3800: объединение двух несущих в общий тракт.
- Деление сигнала на две ветки DAS — ГМ-698/3800.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–3800 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Входов × выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Вносимые потери |
|---|---|---|---|---|---|---|---|
| KADAMM ГМ-4Х1-698/3800-N | 4 × 1 | 698–3800 | 200 Вт | ≤1,35 | ≤−150 дБн | N (розетка) | ≤1,2 дБ сверх деления 6,1 дБ |
| KADAMM ГМ-4Х2-698/3800-43 | 4 × 2 | 698–3800 | 200 Вт | ≤1,25 | ≤−150 дБн при 2 × 43 дБм | N или 4.3-10 или 7/16 DIN (розетка) | ≤7,5 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка), N или 4.3-10 или 7/16 DIN (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ГМ-698/3800
- ГМ-4Х1 — один выход, ГМ-4Х2 — два.
- У ГМ-4Х2 разъём выбирают при заказе: N, 4.3-10 или 7/16 DIN.
- Мощность 200 Вт.
- Суммарная мощность передатчиков на входе ГМ-698/3800 — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ГМ-698/3800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
