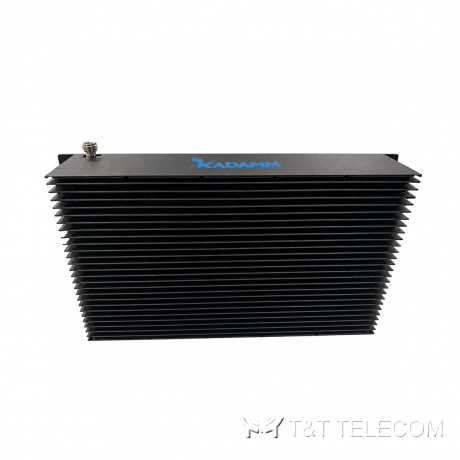

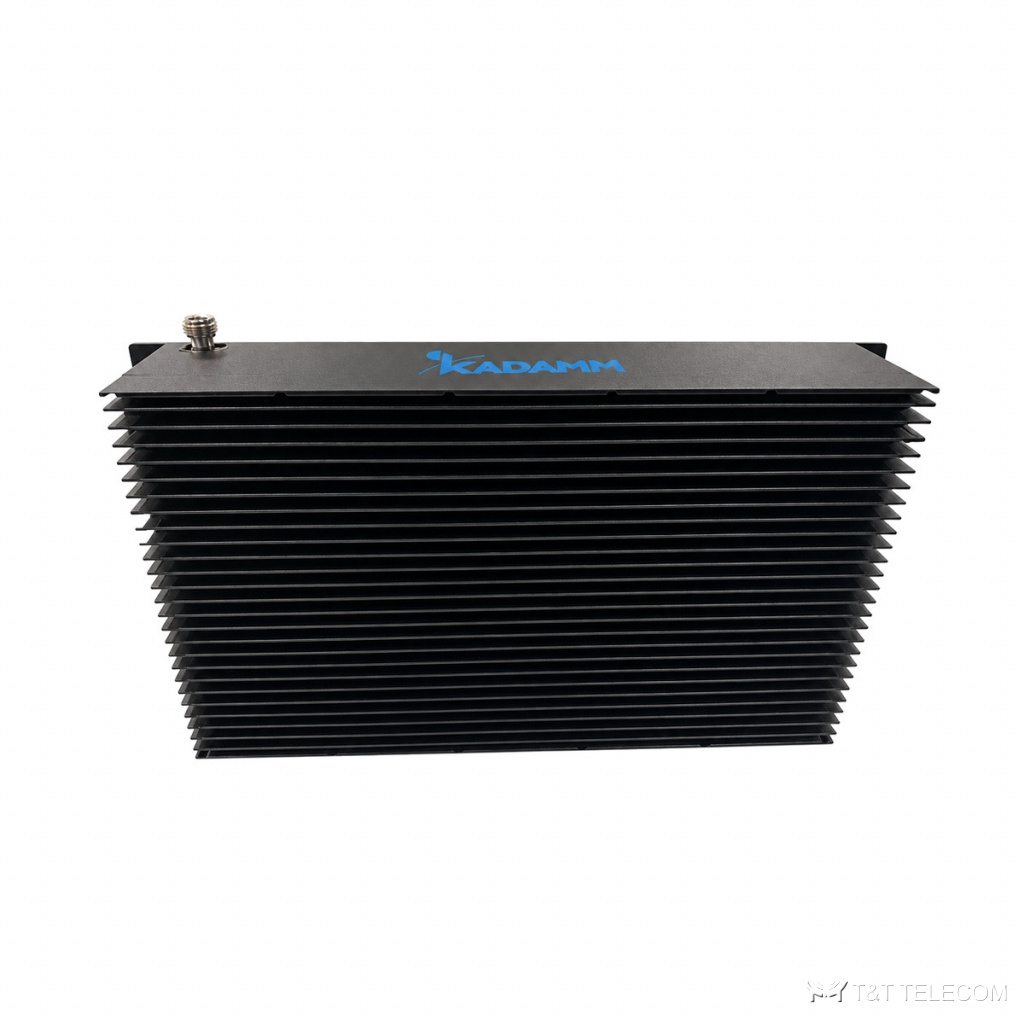

Мосты гибридные (гибридные комбайнеры) серии KADAMM ГМ-698/2700 — 698–2700 МГц, 4 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-698/2700 — серия гибридных комбайнеров для сотовых полос 698–2700 МГц: исполнения 3 × 1, 4 × 1 (с разъёмами N или 7/16 DIN) и 4 × 2. Мощность 100–300 Вт, КСВН 1,25–1,3. PIM3 −150 дБн у большинства исполнений, у ГМ-4Х1 с разъёмами N — −120 дБн.
Принцип работы и конструкция
ГМ-698/2700 — гибридный мост: мощность со входа делится поровну между двумя выходами, а входы между собой развязаны. Так объединяют две несущие в общий тракт или делят сигнал на две ветки. Рабочая полоса ГМ-698/2700 — 698–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход ГМ-698/2700 — 100–300 Вт. Разъёмы ГМ-698/2700: 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка).
Где применяют
- Сложение трёх или четырёх источников в одну или две ветви DAS.
- Объекты, где несколько операторов подают сигнал в общую сеть.
- Тракты с разъёмами N, 4.3-10 или 7/16 DIN.
- Объединение двух несущих в общий тракт — ГМ-698/2700.
- Деление сигнала на две ветки DAS — ГМ-698/2700.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Мощность | 100–300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Входов × выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Габариты / масса | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГМ-3Х1-698/2700-N | 3 × 1 | 698–2700 | 200 | ≤ 1,3 | ≤−150 дБн при 2 × 43 дБм | N (розетка) | −35…+65 °C | 340 × 280 × 145 мм | ≤1,5 дБ |
| KADAMM ГМ-4Х1-698/2700-716 | 4 × 1 | 698–2700 | 300 Вт | ≤1,25 | ≤−150 дБн или по заказу | 7/16 DIN (розетка) | — | — | ≤1,0 дБ |
| KADAMM ГМ-4Х1-698/2700-N | 4 × 1 | 698–2700 | 100 | ≤1,30 | ≤−120 дБн при 2 × 43 дБм | N (розетка) | −20…+70 °C | — | ≤7,2 дБ |
| KADAMM ГМ-4Х2-698/2700-43 | 4 × 2 | 698–2700 | 200 Вт | ≤1,25 | ≤−150 дБн при 2 × 43 дБм | N или 4.3-10 или 7/16 DIN (розетка) | — | — | ≤7,2 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (розетка), N (розетка), N или 4.3-10 или 7/16 DIN (розетка) |
| Габариты | по исполнению (см. таблицу исполнений) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Как подобрать ГМ-698/2700
- Для многооператорных DAS берите исполнения с PIM3 −150 дБн; ГМ-4Х1 с N — для систем без строгих требований.
- Самое мощное исполнение — ГМ-4Х1 с 7/16 DIN, 300 Вт.
- У ГМ-4Х2 разъём выбирают при заказе: N, 4.3-10 или 7/16 DIN.
- Суммарная мощность передатчиков на входе ГМ-698/2700 — не выше 100–300 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ГМ-698/2700 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
