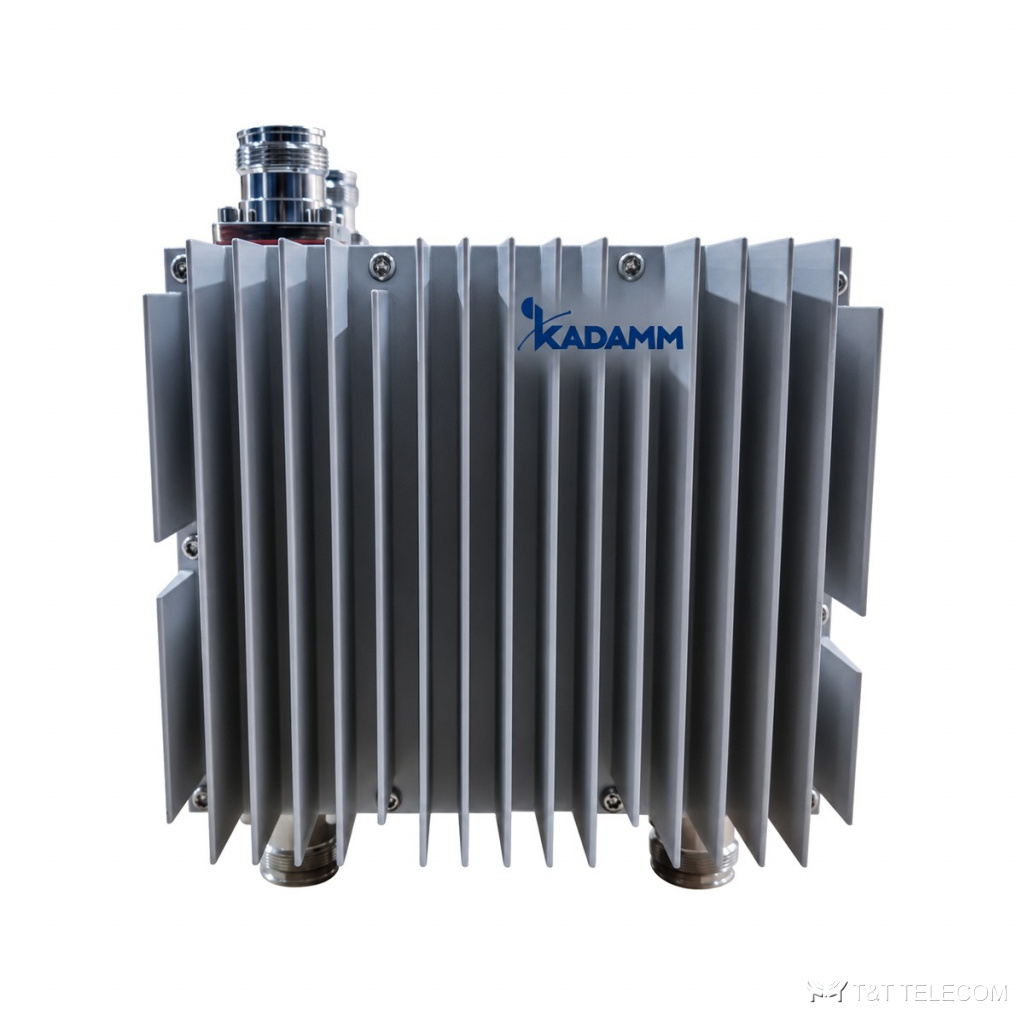

KADAMM ГМ-600/6000 — серия гибридных мостов 600–6000 МГц для DAS с 5G NR и Wi-Fi: исполнения 2 × 1, 3 × 1, 3 × 3 и 4 × 3. Все — с разъёмами 4.3-10 и интермодуляцией до −160…−161 дБн. Мощность — 300 Вт у ГМ-2Х1 и ГМ-3Х3, 100 Вт на порт у ГМ-3Х1 и ГМ-4Х3.
Как устроена ГМ-600/6000
ГМ-600/6000 — гибридный мост: мощность со входа делится поровну между двумя выходами, а входы между собой развязаны. Так объединяют две несущие в общий тракт или делят сигнал на две ветки. Рабочая полоса ГМ-600/6000 — 600–6000 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Допустимая мощность на вход ГМ-600/6000 — 100–300 Вт. Разъёмы ГМ-600/6000: 4.3-10 (розетка).
Где применяют
- Сложение нескольких источников на входе DAS с 5G NR.
- Многооператорные системы, где каждый оператор подаёт свой сигнал.
- Матрицы 3 × 3 и 4 × 3 — равномерная раздача источников по ветвям сети.
- Объединение двух несущих в общий тракт (ГМ-600/6000).
- Деление сигнала на две ветки DAS — ГМ-600/6000.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 600–6000 МГц |
| Мощность | 100–300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Входов × выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГМ-2Х1-600/6000-43 | 2 × 1 | 600–6000 | 300 Вт | ≤1,3 | ≤−161 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка) | −35…+75 °C | — | 3,3 дБ |
| KADAMM ГМ-3Х1-600/6000-43 | 3 × 1 | 600–698 / 698–2700 / 2700–3800 / 3800–6000 | 100 Вт на порт | ≤1,5 | ≤−160 дБн при 2 × 43 дБм (698–2700 МГц) | 4.3-10 (розетка) | −35…+75 °C | IP65 | 5,2±2,0 дБ |
| KADAMM ГМ-3Х3-600/6000-43 | 3 × 3 | 600–698 / 698–2700 / 2700–3800 / 3800–6000 | 300 | ≤1,45 | ≤−161 дБн при 2 × 43 дБм | 4.3-10 (розетка) | −35…+75 °C | IP67 | — |
| KADAMM ГМ-4Х3-600/6000-N | 4 × 3 | 600–6000 | 100 Вт на порт | ≤1,5 | ≤−161 дБн при 698–2700 МГц | 4.3-10 (розетка) | −35…+85 °C | IP65 | 6,2±2 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Как подобрать ГМ-600/6000
- Число входов и выходов — в артикуле: ГМ-3Х3 — три на три.
- КСВН от 1,3 у ГМ-2Х1 до 1,5 у исполнений 3 × 1 и 4 × 3.
- Мощность «на порт» — на каждый вход отдельно.
- Суммарная мощность передатчиков на входе ГМ-600/6000 — не выше 100–300 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ГМ-600/6000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
