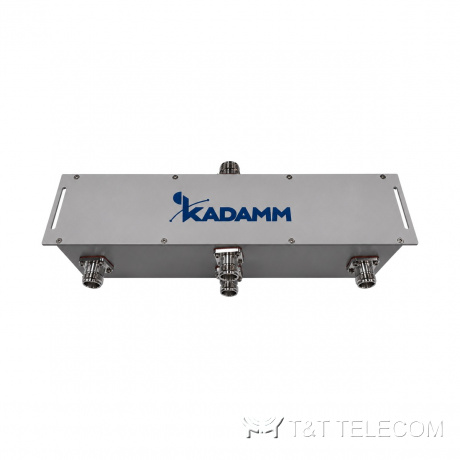

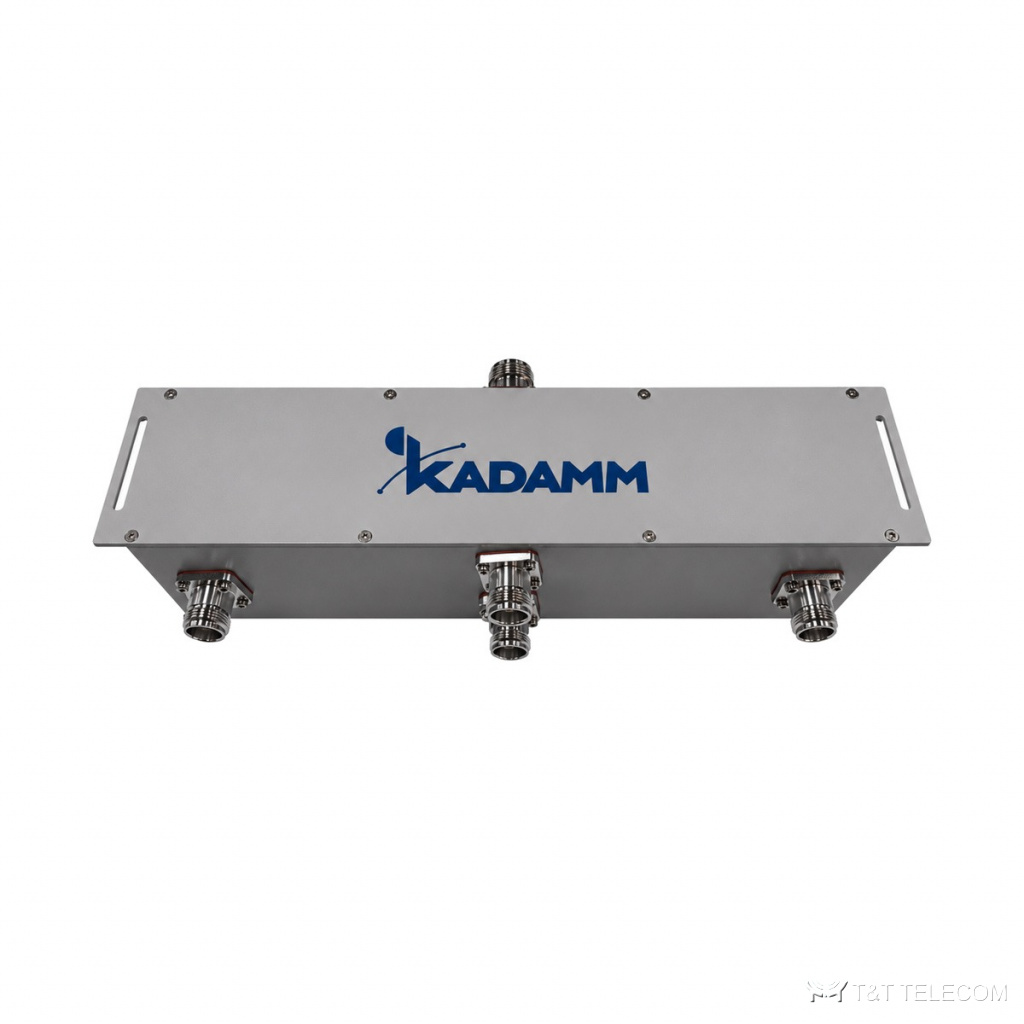

Мосты гибридные (гибридные комбайнеры) серии KADAMM ГМ-350/6000 — 350–6000 МГц, 2 исполнения
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ГМ-350/6000 — гибридные мосты со сверхширокой полосой 350–6000 МГц: одна модель закрывает УКВ 450 МГц, все сотовые полосы, 5G и Wi-Fi до 6 ГГц. Два исполнения — 2 × 2 и 4 × 4, интермодуляция PIM3 до −160 дБн, разъёмы 4.3-10.
Как устроена ГМ-350/6000
ГМ-350/6000 — гибридный мост: мощность со входа делится поровну между двумя выходами, а входы между собой развязаны. Так объединяют две несущие в общий тракт или делят сигнал на две ветки. Рабочая полоса ГМ-350/6000 — 350–6000 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.
Допустимая мощность на вход ГМ-350/6000 — 300 Вт. Разъёмы ГМ-350/6000: 4.3-10 (розетка).
Где применяют
- Объединение нескольких операторов и технологий в общую сеть DAS.
- Системы, где в одном тракте идут сигналы от 450 МГц до Wi-Fi 6 ГГц.
- Многооператорные объекты с требованиями к интермодуляции.
- Объединение двух несущих в общий тракт (ГМ-350/6000).
- Деление сигнала на две ветки DAS — ГМ-350/6000.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 350–6000 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Входов × выходов | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура | Защита | Вносимые потери |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM ГМ-2Х2-350/6000-43 | 2 × 2 | 350–6000 | уточняйте у менеджера | уточняйте у менеджера | ≤−160 дБн при 2 × 43 дБм | 4.3-10 (розетка) | −40…+60 °C | IP67 | — |
| KADAMM ГМ-4Х4-350/6000-43 | 4 × 4 | 350–6000 | 300 | ≤1,35 | ≤−160 дБн | 4.3-10 (розетка) | −35…+85 °C | IP65 | 6,2±2,0 дБ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
| Степень защиты | по исполнению (см. таблицу исполнений) |
Как подобрать ГМ-350/6000
- 4 × 4 — 300 Вт и КСВН до 1,35; мощность и КСВН исполнения 2 × 2 уточняйте у менеджера.
- Схема портов: 2 × 2 — два входа на два выхода, 4 × 4 — четыре на четыре.
- Габариты и масса по исполнению — у менеджера.
- Суммарная мощность передатчиков на входе ГМ-350/6000 — не выше 300 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ГМ-350/6000 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
