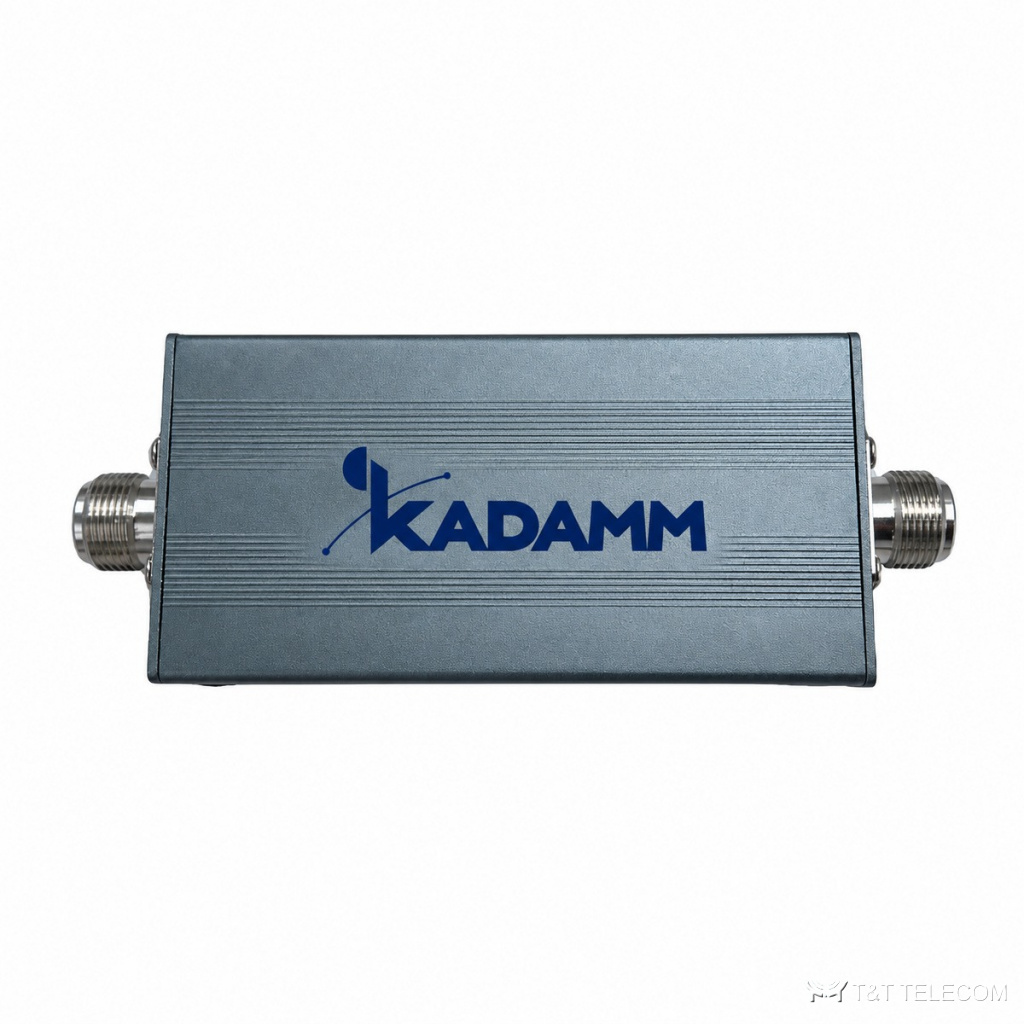

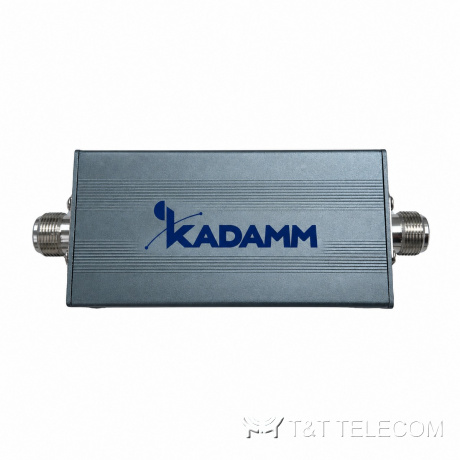

KADAMM ФНЧ-470-N — фильтр нижних частот, DC–470 МГц. Через ФНЧ-470-N проходит рабочий диапазон, а побочные излучения на кратных частотах ослабляются. Основное по ФНЧ-470-N: потери ≤0,5 дБ; мощность 100 Вт средняя; разъёмы N.
Принцип работы и конструкция
ФНЧ-470-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. КСВН ФНЧ-470-N — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФНЧ-470-N — 100 Вт средняя. Разъёмы ФНЧ-470-N: розетка N.
Вносимые потери ФНЧ-470-N — не более 0,5 дБ.
Область применения
- Диапазоны ФНЧ-470-N подходят для: УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, УКВ ЧМ-вещание 88–108 МГц.
- Подавление гармоник и побочных излучений: ФНЧ-470-N ставят на выход передатчика.
- Защита приёмника от соседних передатчиков на общей площадке — ФНЧ-470-N.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–470 МГц |
| Вносимые потери | ≤0,5 дБ |
| КСВН | ≤1,50 |
| Заграждение | уточняйте у менеджера |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФНЧ-470-N | DC–470 МГц | ≤0,5 дБ | КСВН ≤1,50 | 100 Вт |
На что смотреть при выборе
- Полосы ФНЧ-470-N (DC–470 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ФНЧ-470-N: уточняйте у менеджера.
- Вносимые потери ФНЧ-470-N в полосе — ≤0,5 дБ; их учитывают в расчёте уровня.
- Мощность на входах ФНЧ-470-N — не выше 100 Вт средняя.
- Разъёмы ФНЧ-470-N — N; кабельные сборки подбирают под них заранее.
- Суммарная мощность передатчиков на входе ФНЧ-470-N — не выше 100 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ФНЧ-470-N под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Куда ставить ФНЧ-470-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФНЧ-470-N: DC–470 МГц.
Сколько теряет сигнал в ФНЧ-470-N?
Вносимые потери ФНЧ-470-N в полосе пропускания — ≤0,5 дБ.
Какие разъёмы у ФНЧ-470-N?
N; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ФНЧ-470-N — не больше 4 %, остальное уходит в антенну.
- KADAMM ФНЧ-470-N — техническое описание 227.69 КБ
