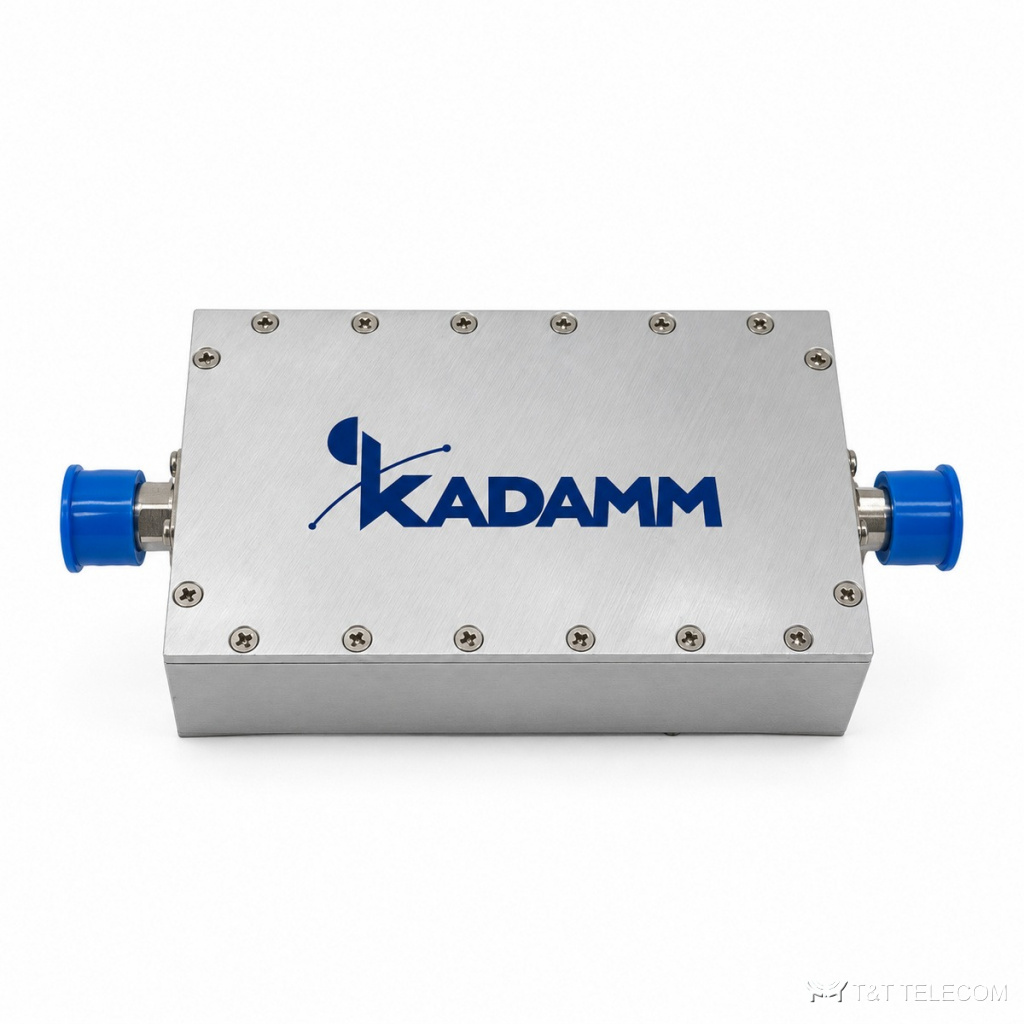

KADAMM ФНЧ-460-N: фильтр нижних частот для полос DC–460 МГц. Через ФНЧ-460-N проходит рабочий диапазон, а побочные излучения на кратных частотах ослабляются. Основное по ФНЧ-460-N: потери ≤0,5 дБ; мощность 50 Вт средняя; разъёмы N.
Принцип работы и конструкция
ФНЧ-460-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. КСВН ФНЧ-460-N — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФНЧ-460-N — 50 Вт средняя. Разъёмы ФНЧ-460-N: розетка N.
Вносимые потери ФНЧ-460-N — не более 0,5 дБ. Подавление вне полосы не менее 60 дБ на 850–1380 МГц. Конструкция ФНЧ-460-N: габариты 180×29×26 мм; масса 0,3 кг; работает при −25 … +55 °C.
Где применяют
- Полосы ФНЧ-460-N охватывают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, УКВ ЧМ-вещание 88–108 МГц.
- Защита приёмного тракта от мощной внеполосной помехи: ФНЧ-460-N включают перед приёмником.
- Защита приёмника от соседних передатчиков на общей площадке (ФНЧ-460-N).
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–460 МГц |
| Вносимые потери | ≤0,5 дБ |
| КСВН | ≤1,50 |
| Возвратные потери | ≥14 дБ |
| Заграждение | ≥60 дБ на 850–1380 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +55 °C |
| Габариты | 180×29×26 мм |
| Масса | 0,3 кг |
Артикулы серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФНЧ-460-N | DC–460 МГц | ≤0,5 дБ | КСВН ≤1,50 | 50 Вт |
Подбор под проект
- Сверьте частоты вашей сети с полосами ФНЧ-460-N: DC–460 МГц.
- Подавление или развязка ФНЧ-460-N — ≥60 дБ на 850–1380 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФНЧ-460-N в полосе — ≤0,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФНЧ-460-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ФНЧ-460-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФНЧ-460-N: −25 … +55 °C.
- Суммарная мощность передатчиков на входе ФНЧ-460-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФНЧ-460-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Сколько теряет сигнал в ФНЧ-460-N?
Вносимые потери ФНЧ-460-N в полосе пропускания — ≤0,5 дБ.
Какие разъёмы у ФНЧ-460-N?
N; другие исполнения — уточняйте при заказе.
Куда ставить ФНЧ-460-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФНЧ-460-N: DC–460 МГц.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ФНЧ-460-N — не больше 4 %, остальное уходит в антенну.
- KADAMM ФНЧ-460-N — техническое описание 227.92 КБ
