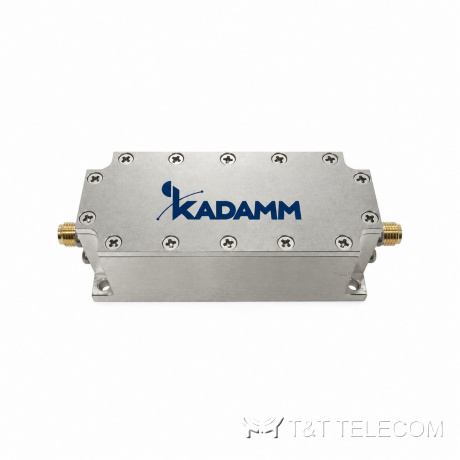

Фильтр нижних частот KADAMM ФНЧ-360-SMA — 320–360 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

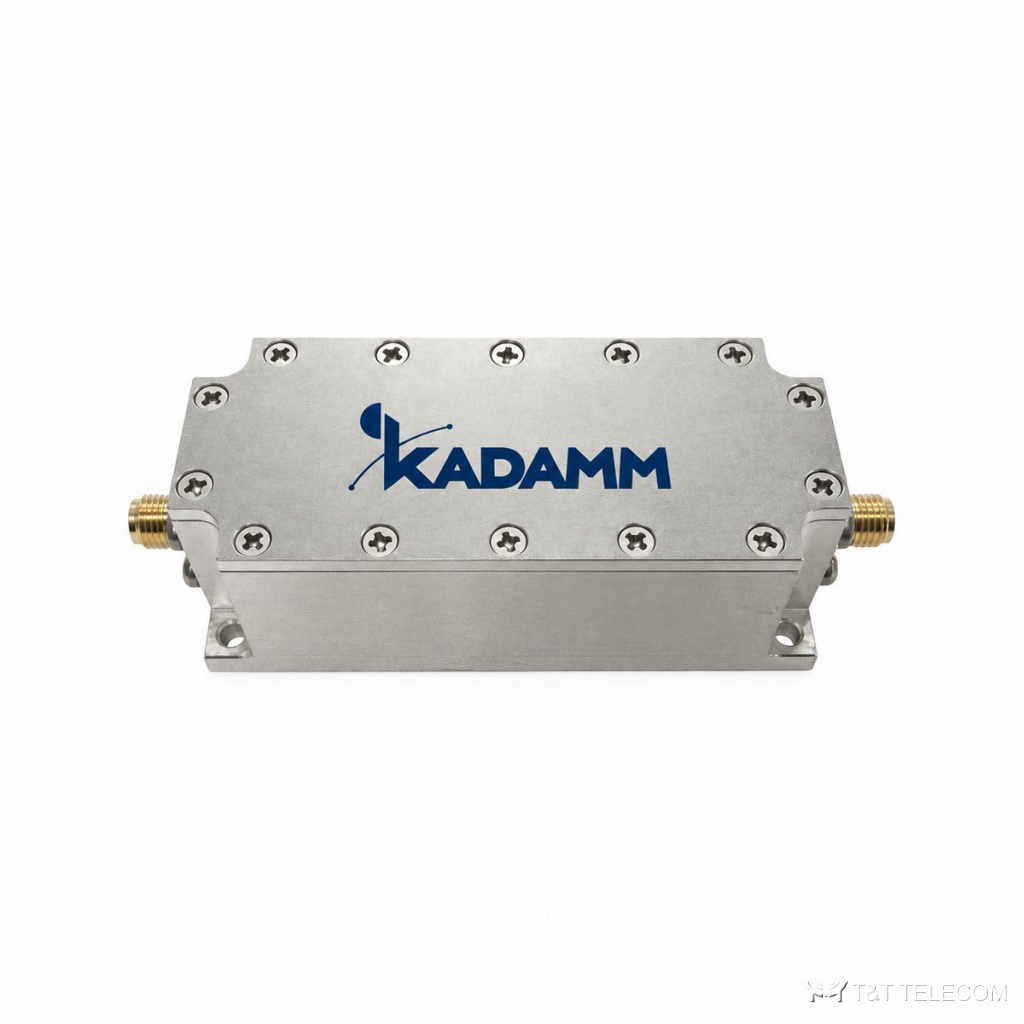

KADAMM ФНЧ-360-SMA — фильтр нижних частот для полосы 320–360 МГц: подавляет гармоники и помехи выше полосы — не менее 25 дБ на 500 МГц. Потери до 1 дБ, КСВН до 1,35, мощность 20 Вт, разъёмы SMA.
Как устроена ФНЧ-360-SMA
ФНЧ-360-SMA пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. Рабочая полоса ФНЧ-360-SMA — 320–360 МГц. КСВН ФНЧ-360-SMA — не более 1,35: обратно отражается не больше 2,2 % подводимой мощности. Допустимая мощность на вход ФНЧ-360-SMA — 20 Вт. Разъёмы ФНЧ-360-SMA: SMA (розетка).
Вносимые потери ФНЧ-360-SMA — не более 1,0 дБ. Развязка между портами не менее 25 при 500 МГц дБ. Конструкция ФНЧ-360-SMA: работает при −20…+65 °C.
Где применяют
- Подавление гармоник передатчиков 320–360 МГц.
- Защита приёмников от сигналов выше 400 МГц.
- Маломощные тракты с SMA.
- Защита приёмника от соседних передатчиков на общей площадке (ФНЧ-360-SMA).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 320–360 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,35 |
| Вносимые потери | ≤ 1,0 дБ |
| Развязка / подавление | ≥25 дБ при 500 МГц |
Исполнения
| Артикул | Частота среза, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ФНЧ-360-SMA | 320–360 | 320–360 | 20 Вт | ≤1,35 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+65 °C |
Как подобрать ФНЧ-360-SMA
- Мощность до 20 Вт.
- Подавление нормировано на 500 МГц.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе ФНЧ-360-SMA — не выше 20 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ФНЧ-360-SMA под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,35?
Доля отражённой мощности при таком КСВН у ФНЧ-360-SMA — не больше 2,2 %, остальное уходит в антенну.
