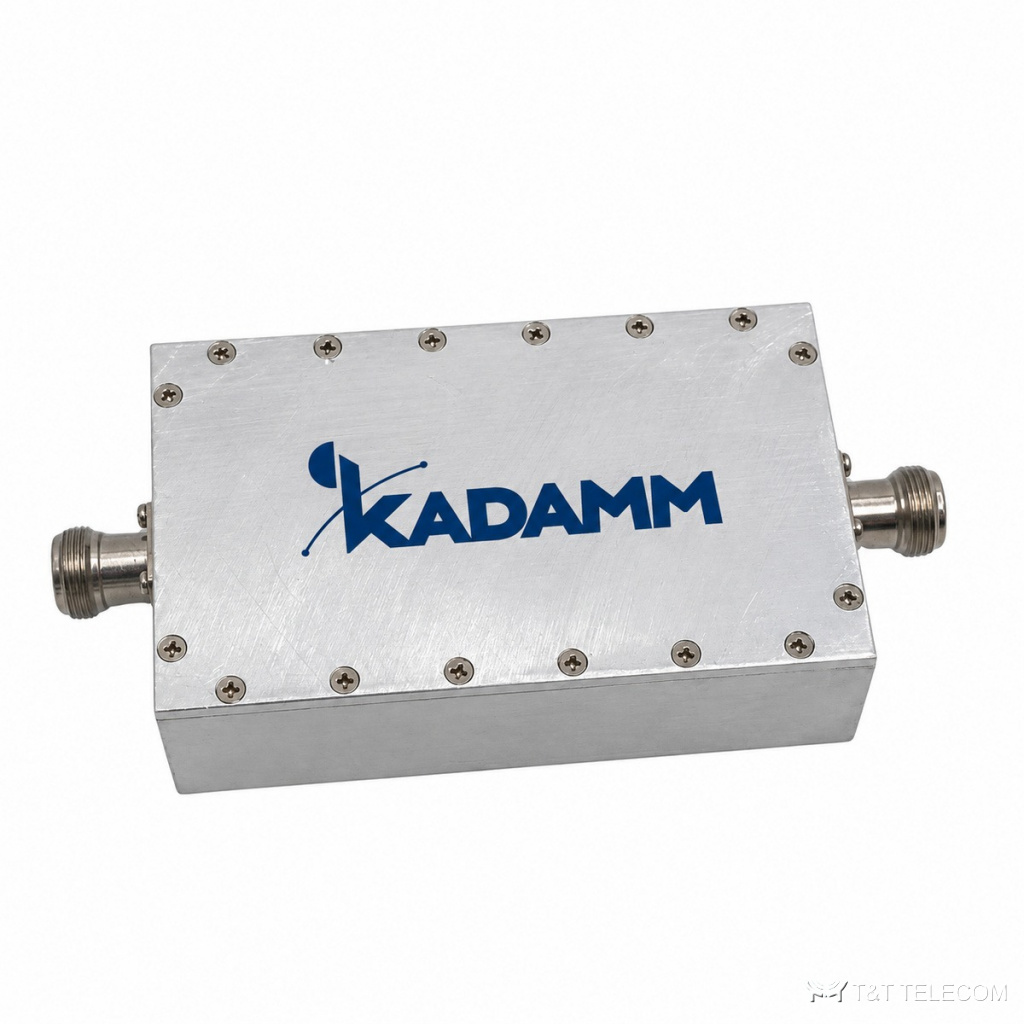

KADAMM ФНЧ-148-N — фильтр нижних частот, DC–148 МГц. ФНЧ-148-N пропускает частоты ниже среза и подавляет гармоники передатчика выше него. Основное по ФНЧ-148-N: потери ≤0,5 дБ; мощность 50 Вт средняя; разъёмы N.
Как устроена ФНЧ-148-N
ФНЧ-148-N пропускает рабочую полосу и подавляет частоты за её пределами: защищает приёмник от соседних передатчиков и снижает внеполосное излучение. КСВН ФНЧ-148-N — не более 1,50: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ФНЧ-148-N — 50 Вт средняя. Разъёмы ФНЧ-148-N: розетка N.
Вносимые потери ФНЧ-148-N — не более 0,5 дБ. Подавление вне полосы не менее 60 дБ на 280–450 МГц. Конструкция ФНЧ-148-N: габариты 180×29×26 мм; масса 0,3 кг; работает при −25 … +55 °C.
Для каких систем подходит
- Диапазоны ФНЧ-148-N подходят для: УКВ ЧМ-вещание 88–108 МГц.
- Защита приёмного тракта от мощной внеполосной помехи: ФНЧ-148-N включают перед приёмником.
Технические характеристики
| Параметр | Значение |
|---|---|
| Полоса пропускания | DC–148 МГц |
| Вносимые потери | ≤0,5 дБ |
| КСВН | ≤1,50 |
| Возвратные потери | ≥14 дБ |
| Заграждение | ≥60 дБ на 280–450 МГц |
| Мощность | 50 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −25 … +55 °C |
| Габариты | 180×29×26 мм |
| Масса | 0,3 кг |
Состав серии
| Артикул | Полосы | Потери | Согласование | Мощность |
|---|---|---|---|---|
| KADAMM ФНЧ-148-N | DC–148 МГц | ≤0,5 дБ | КСВН ≤1,50 | 50 Вт |
Как подобрать
- Полосы ФНЧ-148-N (DC–148 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Подавление или развязка ФНЧ-148-N — ≥60 дБ на 280–450 МГц: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ФНЧ-148-N в полосе — ≤0,5 дБ; их учитывают в расчёте уровня.
- Допустимая мощность ФНЧ-148-N — 50 Вт средняя; для нескольких несущих считают сумму.
- Разъёмы ФНЧ-148-N — N; кабельные сборки подбирают под них заранее.
- Температура эксплуатации ФНЧ-148-N: −25 … +55 °C.
- Суммарная мощность передатчиков на входе ФНЧ-148-N — не выше 50 Вт средняя, с запасом на пиковые значения.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Фильтр нижних частот коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ФНЧ-148-N поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Куда ставить ФНЧ-148-N — на приём или на передачу?
Зависит от задачи: на вход приёмника — против внешних помех, на выход передатчика — против его побочных излучений. Полосы ФНЧ-148-N: DC–148 МГц.
Сколько теряет сигнал в ФНЧ-148-N?
Вносимые потери ФНЧ-148-N в полосе пропускания — ≤0,5 дБ.
Какие разъёмы у ФНЧ-148-N?
N; другие исполнения — уточняйте при заказе.
Что означает КСВН не более 1,50?
Доля отражённой мощности при таком КСВН у ФНЧ-148-N — не больше 4 %, остальное уходит в антенну.
