Джампер KADAMM ДЖ-5D-NM/NM-10 — 5D-FB, N вилка – N вилка, 10 м
Фидерные кабельные сборки
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

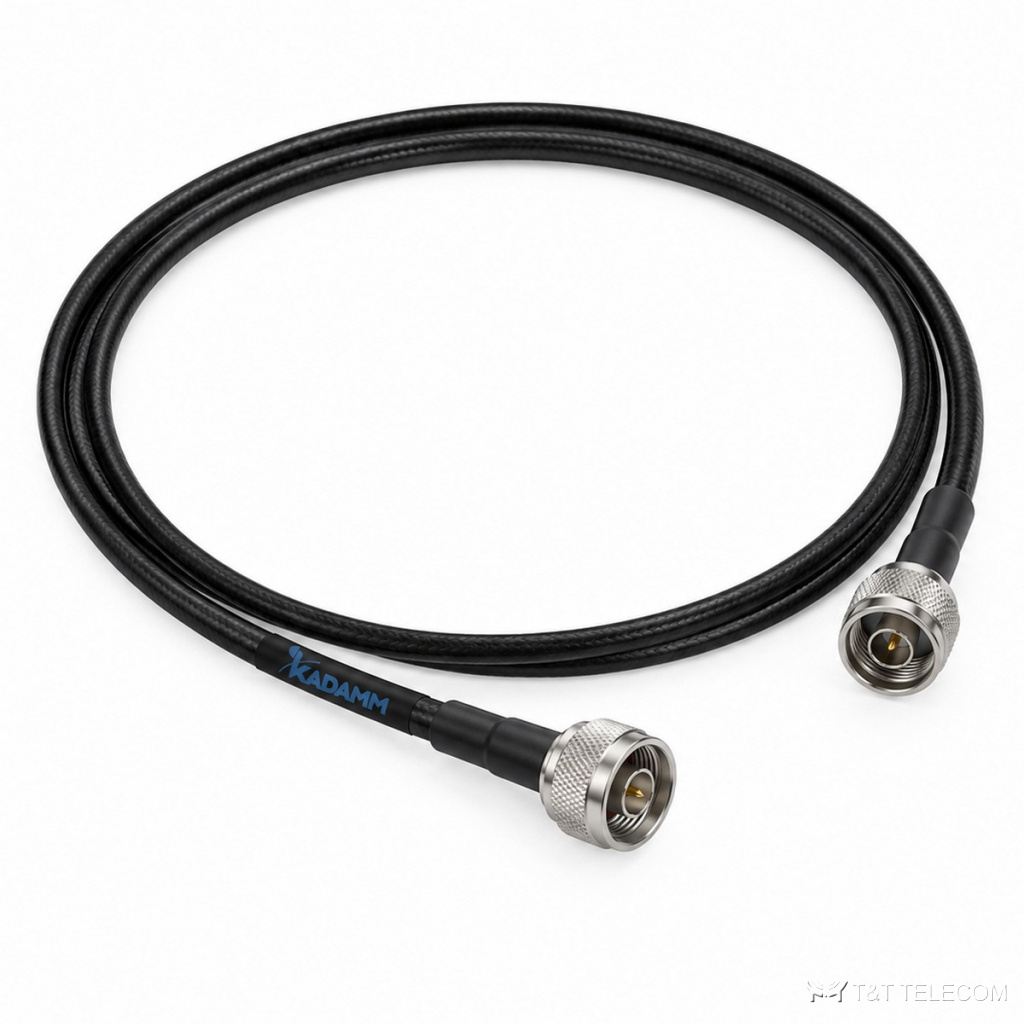

Джампер KADAMM ДЖ-5D-NM/NM-10 — готовая кабельная сборка: кабель 5D-FB, разъёмы N вилка – N вилка, длина 10 м, частоты до 3000 МГц.
Джампер ДЖ-5D-NM/NM-10 соединяет радиомодуль, антенну или пассивное устройство DAS с основным фидером и принимает изгибы, которые не выдержит жёсткий кабель.
Вносимые потери ДЖ-5D-NM/NM-10: ≤0,32·L + 0,21 дБ (L — длина, м). КСВН сборки — ≤1,5.
Характеристики KADAMM ДЖ-5D-NM/NM-10
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | до 3000 МГц |
| Вносимые потери | ≤0,32·L + 0,21 дБ (L — длина, м) |
| КСВН | ≤1,5 |
| Электрическая прочность изоляции | 2,0 кВ |
| Рабочее напряжение | 1,0 кВ |
| Сопротивление изоляции | ≥5000 МОм |
| Кабель | 5D-FB |
| Разъёмы | N вилка – N вилка |
| Длина | 10 м (другая длина — по заказу) |
Исполнения KADAMM ДЖ-5D-NM/NM-10
| Артикул | Кабель | Разъёмы | Длина | Рабочая частота |
|---|---|---|---|---|
| KADAMM ДЖ-5D-NM/NM-10 | 5D-FB | N вилка – N вилка | 10 м | до 3000 МГц |
Как выбрать ДЖ-5D-NM/NM-10
- Длину ДЖ-5D-NM/NM-10 берут по месту с запасом на петлю у разъёма: натянутый джампер со временем ослабляет соединение.
- Разъёмы на концах ДЖ-5D-NM/NM-10 должны совпасть с портами оборудования и фидера: N вилка – N вилка.
- Для общих трактов нескольких операторов смотрят PIM: для ДЖ-5D-NM/NM-10 он не нормируется.
К странице KADAMM ДЖ-5D-NM/NM-10 приложены техническое описание и каталог KADAMM. Подберём джампер под ваш проект и поставим вместе с остальным оборудованием тракта.
