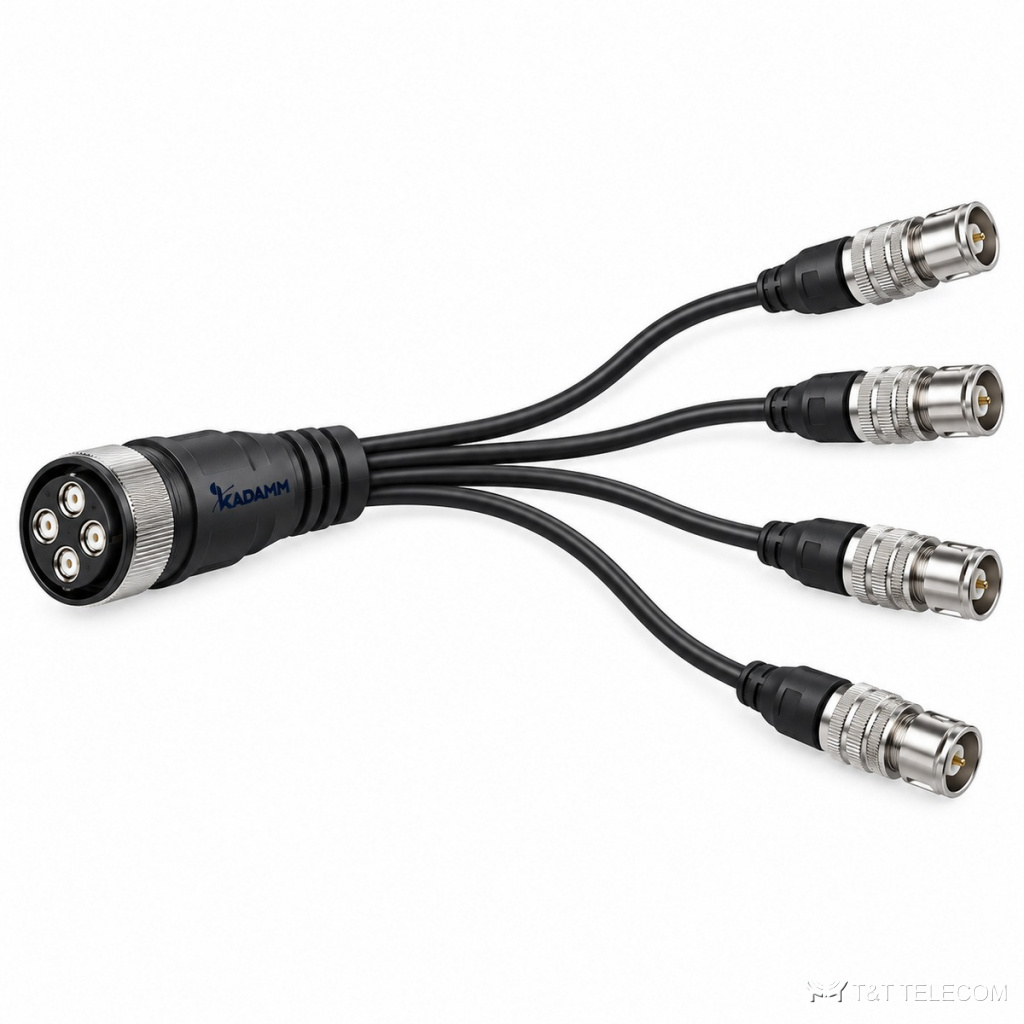

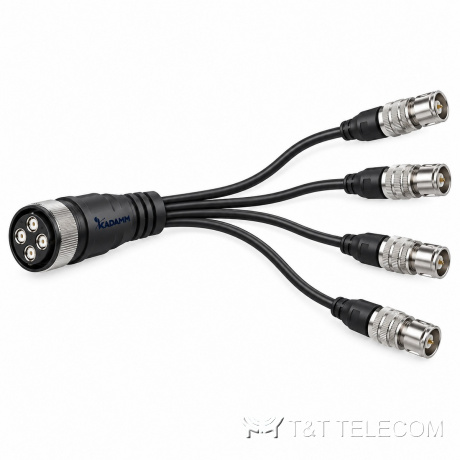

Джампер KADAMM ДЖ-14С-MQ4M/NEX10M-5 — 4 × 1/4″ супергибкий, MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, 5 м
Фидерные кабельные сборки
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Джампер KADAMM ДЖ-14С-MQ4M/NEX10M-5 — готовая кабельная сборка: кабель 4 × 1/4″ супергибкий, разъёмы MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, длина 5 м, частоты до 6000 МГц.
Джампер ДЖ-14С-MQ4M/NEX10M-5 соединяет радиомодуль, антенну или пассивное устройство DAS с основным фидером и принимает изгибы, которые не выдержит жёсткий кабель.
Вносимые потери ДЖ-14С-MQ4M/NEX10M-5: ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м). КСВН сборки — ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц).
Характеристики KADAMM ДЖ-14С-MQ4M/NEX10M-5
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | до 6000 МГц |
| Вносимые потери | ≤0,37·L + 0,20 дБ на DC–3000 МГц, ≤0,54·L + 0,23 дБ на 3000–6000 МГц (L — длина, м) |
| КСВН | ≤1,15 (DC–2700 МГц), ≤1,20 (2700–4200 МГц), ≤1,35 (4200–6000 МГц) |
| PIM3 | ≤−155 дБн на 1800 МГц |
| Электрическая прочность изоляции | 1000 В (действующее) |
| Рабочее напряжение | 500 В (действующее) |
| Сопротивление изоляции | ≥5000 МОм·км |
| Кабель | 4 × 1/4″ супергибкий, оболочка PE чёрная |
| Разъёмы | MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка, прямые, пайка |
| Длина | 5 м (другая длина — по заказу) |
| Температура монтажа | −45 … +65 °C |
| Рабочая температура | −45 … +85 °C |
Исполнения KADAMM ДЖ-14С-MQ4M/NEX10M-5
| Артикул | Кабель | Разъёмы | Длина | Рабочая частота |
|---|---|---|---|---|
| KADAMM ДЖ-14С-MQ4M/NEX10M-5 | 4 × 1/4″ супергибкий | MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка | 5 м | до 6000 МГц |
Как выбрать ДЖ-14С-MQ4M/NEX10M-5
- Длину ДЖ-14С-MQ4M/NEX10M-5 берут по месту с запасом на петлю у разъёма: натянутый джампер со временем ослабляет соединение.
- Разъёмы на концах ДЖ-14С-MQ4M/NEX10M-5 должны совпасть с портами оборудования и фидера: MQ4 вилка (4-канальный кластер) – 4 × NEX10 вилка.
- Для общих трактов нескольких операторов смотрят PIM: ≤−155 дБн на 1800 МГц.
К странице KADAMM ДЖ-14С-MQ4M/NEX10M-5 приложены техническое описание и каталог KADAMM. Подберём джампер под ваш проект и поставим вместе с остальным оборудованием тракта.
