Джампер KADAMM ДЖ-12С-716M/716M-3 — 1/2″ супергибкий, 7-16 вилка – 7-16 вилка, 3 м
Фидерные кабельные сборки
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

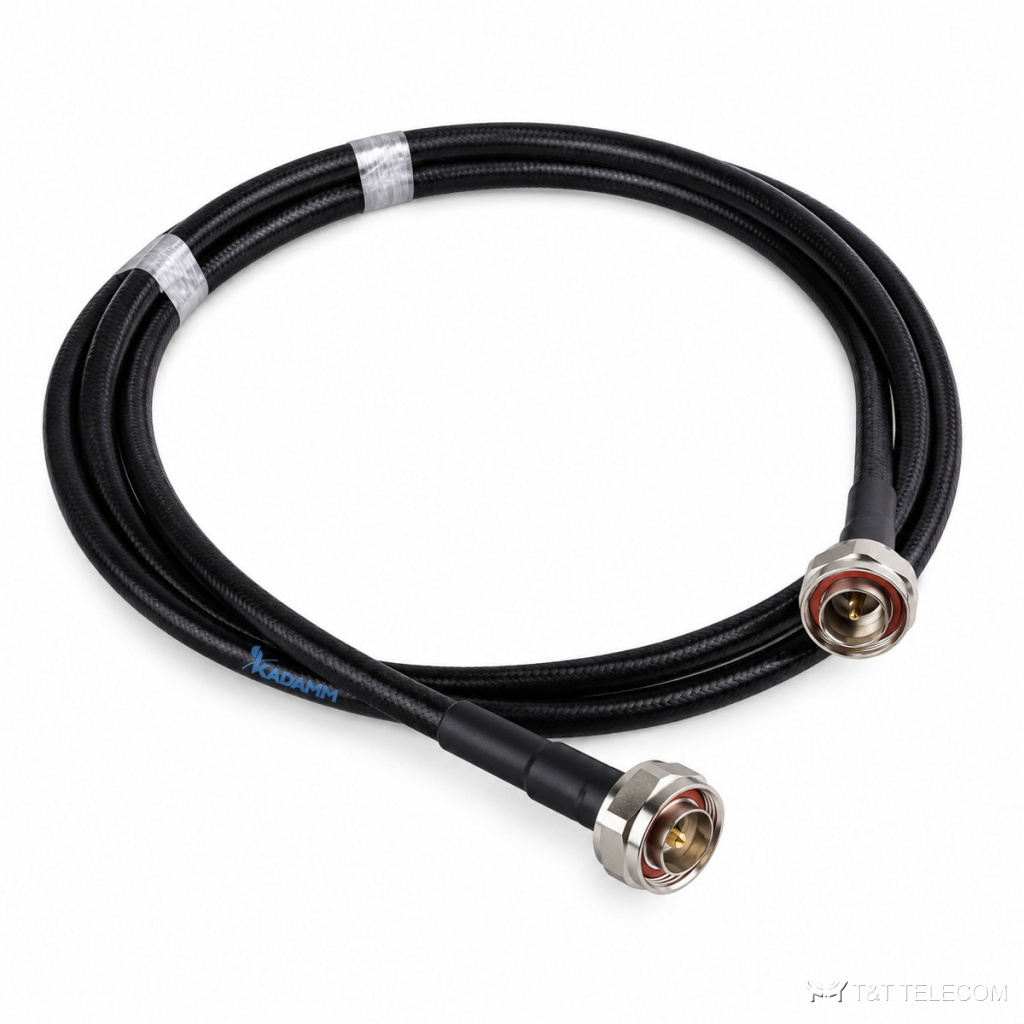

Джампер KADAMM ДЖ-12С-716M/716M-3 — готовая кабельная сборка: кабель 1/2″ супергибкий, разъёмы 7-16 вилка – 7-16 вилка, длина 3 м, частоты до 3000 МГц.
Джампер ДЖ-12С-716M/716M-3 соединяет радиомодуль, антенну или пассивное устройство DAS с основным фидером и принимает изгибы, которые не выдержит жёсткий кабель.
Вносимые потери ДЖ-12С-716M/716M-3: 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц). КСВН сборки — 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц).
Характеристики KADAMM ДЖ-12С-716M/716M-3
| Параметр | Значение |
|---|---|
| Волновое сопротивление | 50 Ом |
| Рабочая частота | до 3000 МГц |
| Вносимые потери | 0,29 дБ (450 МГц), 0,40 дБ (900 МГц), 0,60 дБ (1800 МГц), 0,69 дБ (2400 МГц) |
| КСВН | 1,13 (800–1000 МГц), 1,15 (1700–2500 МГц) |
| Электрическая прочность изоляции | 2,5 кВ |
| Рабочее напряжение | 1,5 кВ |
| Сопротивление изоляции | ≥5000 МОм·км |
| Кабель | 1/2″ супергибкий |
| Разъёмы | 7-16 вилка – 7-16 вилка |
| Длина | 3 м (другая длина — по заказу) |
Исполнения KADAMM ДЖ-12С-716M/716M-3
| Артикул | Кабель | Разъёмы | Длина | Рабочая частота |
|---|---|---|---|---|
| KADAMM ДЖ-12С-716M/716M-3 | 1/2″ супергибкий | 7-16 вилка – 7-16 вилка | 3 м | до 3000 МГц |
Как выбрать ДЖ-12С-716M/716M-3
- Длину ДЖ-12С-716M/716M-3 берут по месту с запасом на петлю у разъёма: натянутый джампер со временем ослабляет соединение.
- Разъёмы на концах ДЖ-12С-716M/716M-3 должны совпасть с портами оборудования и фидера: 7-16 вилка – 7-16 вилка.
- Для общих трактов нескольких операторов смотрят PIM: для ДЖ-12С-716M/716M-3 он не нормируется.
К странице KADAMM ДЖ-12С-716M/716M-3 приложены техническое описание и каталог KADAMM. Подберём джампер под ваш проект и поставим вместе с остальным оборудованием тракта.
