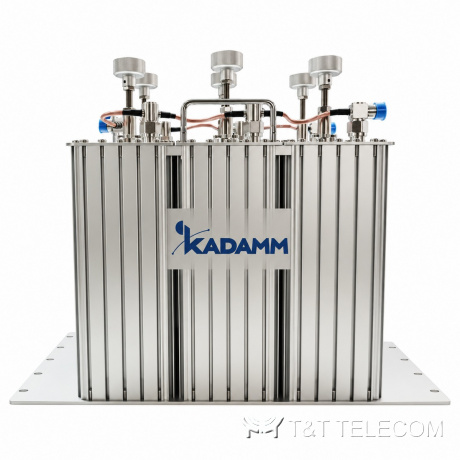

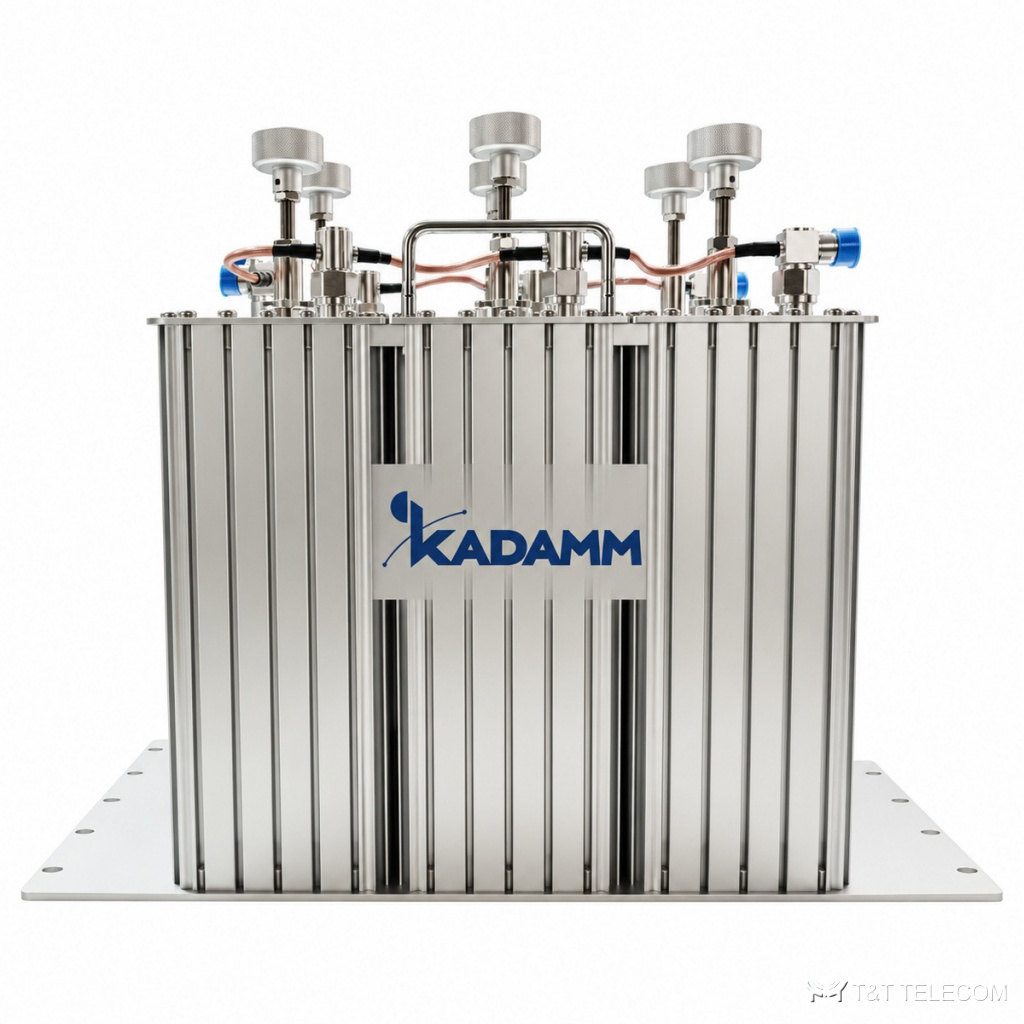

Дуплексер KADAMM ДУ-Р-390/520-10-350 — 400–520 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-Р-390/520-10-350 — перестраиваемый резонаторный дуплексер ДМВ 400–520 МГц. Рассчитан на ретрансляторы с разносом частот от 5 МГц: развязка при таком разносе — не менее 80 дБ, потери в каждом плече — до 1 дБ. Непрерывная мощность 350 Вт, КСВН не более 1,2, корпус 410 × 360 × 110 мм, масса 6,5 кг, разъёмы N (розетка).
Как устроена ДУ-Р-390/520-10-350
ДУ-Р-390/520-10-350 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-Р-390/520-10-350 — 400–520 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц.
КСВН ДУ-Р-390/520-10-350 — не более 1,2 / не более 1,2: обратно отражается не больше 0,8 % подводимой мощности. Допустимая мощность на вход ДУ-Р-390/520-10-350 — 350 Вт. Разъёмы ДУ-Р-390/520-10-350: N (розетка). Вносимые потери ДУ-Р-390/520-10-350 — не более 1 дБ при разносе 5 МГц / не более 1 дБ при разносе 5 МГц. Развязка между портами не менее 80 при разносе 5 МГц дБ.
Конструкция ДУ-Р-390/520-10-350: габариты 410 мм × 360 мм × 110 мм; масса 6,5 кг; работает при −20…+65 °C.
Где применяют
- Ретрансляторы DMR и аналоговые станции ДМВ 400–520 МГц на одной антенне.
- Мощные передатчики до 350 Вт.
- Объекты, где частоты сети могут меняться: дуплексер настраивают в пределах диапазона.
- Для ДУ-Р-390/520-10-350: работа приёма и передачи на одну антенну.
- Ретрансляторы и базовые станции радиосетей (ДУ-Р-390/520-10-350).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 400–520 МГц |
| Мощность | 350 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1 дБ при разносе 5 МГц / ≤1 дБ при разносе 5 МГц |
| КСВН | ≤ 1,2 / ≤ 1,2 |
| Возвратные потери | ≥20 дБ / ≥20 дБ |
| Развязка / подавление | ≥80 дБ при разносе 5 МГц |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-Р-390/520-10-350 | 400–520 | 400–520 | 350 Вт (непрерывная) | ≤ 1,2 / ≤ 1,2 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 410 мм × 360 мм × 110 мм |
| Масса | 6,5 кг |
| Температура эксплуатации | −20…+65 °C |
Как подобрать ДУ-Р-390/520-10-350
- Разнос частот приёма и передачи — не меньше 5 МГц.
- Сообщите пару частот: дуплексер выставляют под неё на производстве.
- Масса 6,5 кг — предусмотрите крепление в стойке.
- Суммарная мощность передатчиков на входе ДУ-Р-390/520-10-350 — не выше 350 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДУ-Р-390/520-10-350 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что означает КСВН не более 1,2 / не более 1,2?
Доля отражённой мощности при таком КСВН у ДУ-Р-390/520-10-350 — не больше 0,8 %, остальное уходит в антенну.
