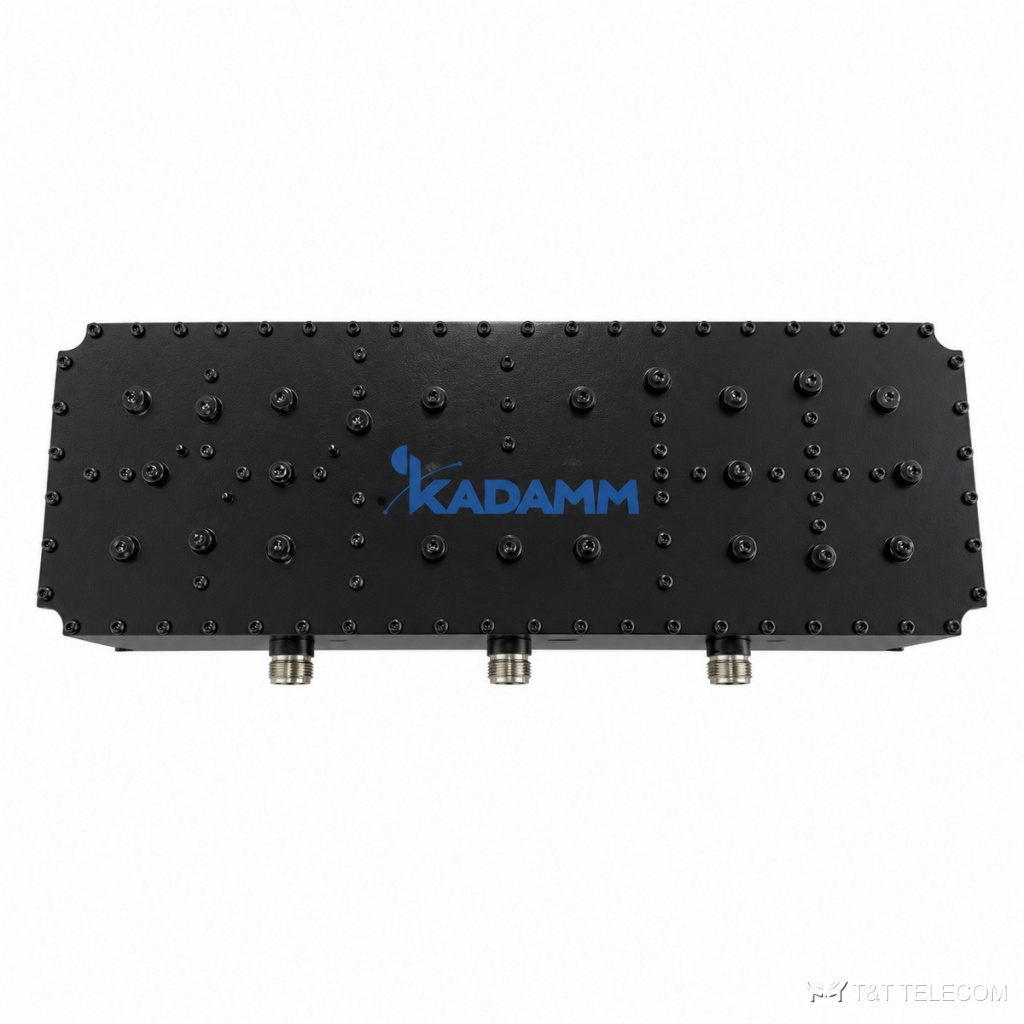

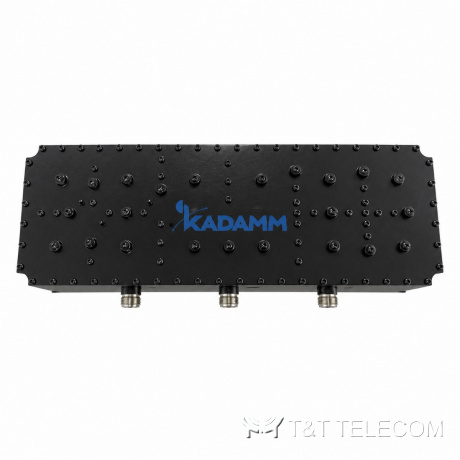

Дуплексер KADAMM ДУ-Р-351/366-200 — 351–356 / 361–366 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-Р-351/366-200 — узкополосный дуплексер для базовых станций TETRA: приёмный и передающий порты 351–356 и 361–366 МГц. Разнос полос около 10 МГц, развязка между портами не менее 80 дБ, возвратные потери от 18 дБ, мощность 200 Вт. Корпус 330 × 114 × 80 мм, разъёмы N (розетка).
Принцип работы и конструкция
ДУ-Р-351/366-200 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-Р-351/366-200 — 351–356 / 361–366 МГц. Допустимая мощность на вход ДУ-Р-351/366-200 — 200 Вт. Разъёмы ДУ-Р-351/366-200: N (розетка).
Развязка между портами не менее 80 дБ. Подавление вне полосы не менее 80 дБ при 361–366 МГц / не менее 80 дБ при 351–356 МГц. Конструкция ДУ-Р-351/366-200: габариты 330 × 114 × 80 мм; работает при −25…+55 °C.
Где применяют
- Базовые станции и ретрансляторы TETRA с дуплексным разносом 10 МГц.
- Подключение приёмника и передатчика станции к одной антенне.
- Сети с передатчиками до 200 Вт.
- Работа приёма и передачи на одну антенну — ДУ-Р-351/366-200.
- Для ДУ-Р-351/366-200: ретрансляторы и базовые станции радиосетей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 351–356 / 361–366 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| Возвратные потери | ≥18 дБ / ≥18 дБ |
| Внеполосное подавление | ≥ 80 дБ при 361–366 МГц / ≥80 дБ при 351–356 МГц |
| Развязка между каналами | ≥ 80 дБ |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-Р-351/366-200 | 351–356 / 361–366 | 351–356 / 361–366 | 200 Вт | ≥18 дБ / ≥18 дБ | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 330 × 114 × 80 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+55 °C |
Как подобрать ДУ-Р-351/366-200
- Проверьте, что частоты приёма и передачи сети лежат в 351–356 и 361–366 МГц.
- Какой порт приёмный, а какой передающий — по частотному плану станции; укажите его при заказе.
- Компактный корпус 330 мм подходит для установки в стойку рядом со станцией.
- Суммарная мощность передатчиков на входе ДУ-Р-351/366-200 — не выше 200 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДУ-Р-351/366-200 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
