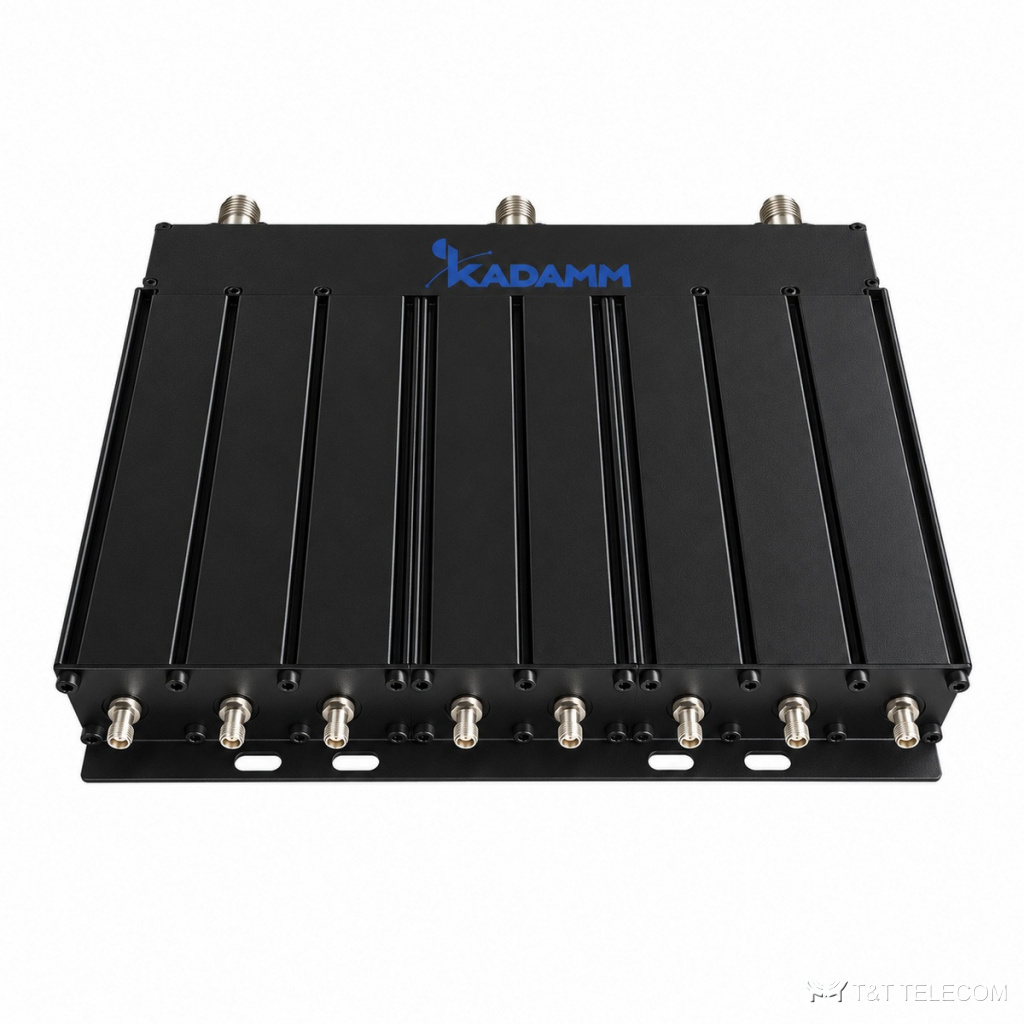

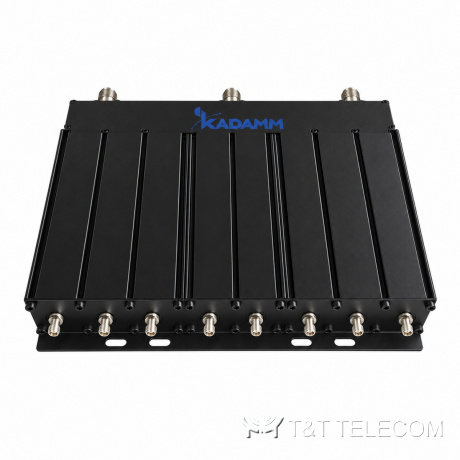

Дуплексер KADAMM ДУ-Р-350/470 — 350–380 / 400–470 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-Р-350/470 — дуплексер ДМВ с портами 350–380 МГц и 400–470 МГц. Разводит диапазон TETRA 350–380 МГц и полосу 400–470 МГц для DMR и аналоговых сетей. Мощность 50 Вт, вносимые потери до 1,2 дБ, развязка не менее 75 дБ, возвратные потери от 18 дБ, разъёмы N (розетка).
Как устроена ДУ-Р-350/470
ДУ-Р-350/470 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-Р-350/470 — 350–380 / 400–470 МГц, в неё попадают LTE-450, радиосвязь 400–470 МГц.
Допустимая мощность на вход ДУ-Р-350/470 — 50 Вт. Разъёмы ДУ-Р-350/470: N (розетка). Вносимые потери ДУ-Р-350/470 — не более 1,2 дБ. Развязка между портами не менее 75 дБ. Конструкция ДУ-Р-350/470: работает при −10…+60 °C.
Где применяют
- Совместная работа сети TETRA 350–380 МГц и сети DMR 400–470 МГц через одну антенну.
- Ретрансляторы и терминалы ДМВ мощностью до 50 Вт.
- Системы покрытия зданий с двумя профессиональными радиосетями.
- Для ДУ-Р-350/470: работа приёма и передачи на одну антенну.
- Ретрансляторы и базовые станции радиосетей (ДУ-Р-350/470).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 350–380 / 400–470 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 1,2 дБ |
| Возвратные потери | ≥ 18 дБ |
| Развязка / подавление | ≥ 75 дБ |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-Р-350/470 | 350–380 / 400–470 | 350–380 / 400–470 | 50 Вт | ≥ 18 дБ | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −10…+60 °C |
Как подобрать ДУ-Р-350/470
- Развязка 75 дБ достаточна для разных сетей; сверьте частоты обеих сетей с полосами портов.
- Полоса 380–400 МГц не входит в порты.
- Мощность до 50 Вт — для маломощных ретрансляторов и усилителей.
- Суммарная мощность передатчиков на входе ДУ-Р-350/470 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДУ-Р-350/470 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
