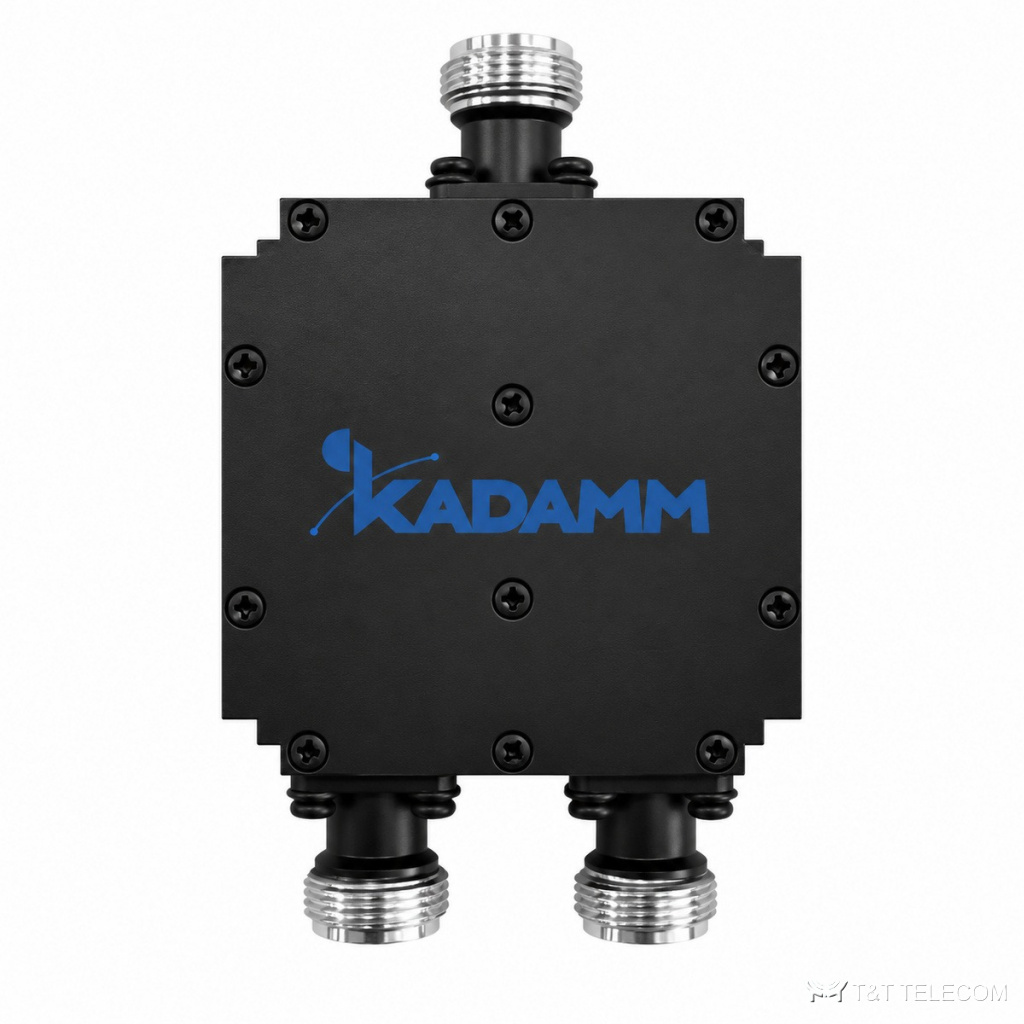

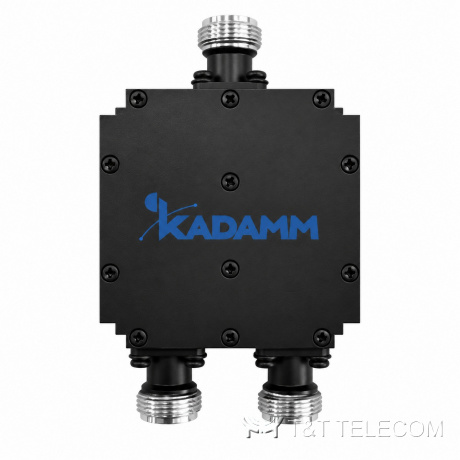

Дуплексер KADAMM ДУ-Р-30/170 — 30–120 / 136–170 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-Р-30/170 — фильтровый разделитель для радиосвязи с портами 30–120 МГц и 136–170 МГц. Отделяет низкочастотный диапазон 30–120 МГц от УКВ 136–170 МГц, когда обе системы работают через общую антенну или кабель. Мощность 50 Вт, развязка не менее 30 дБ, вносимые потери до 2 дБ, КСВН менее 1,5, разъёмы N (розетка).
Как устроена ДУ-Р-30/170
ДУ-Р-30/170 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-Р-30/170 — 30–120 / 136–170 МГц. КСВН ДУ-Р-30/170 — менее 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход ДУ-Р-30/170 — 50 Вт. Разъёмы ДУ-Р-30/170: N (розетка).
Вносимые потери ДУ-Р-30/170 — не более 2,0 дБ. Развязка между портами не менее 30 дБ.
Где применяют
- Совмещение радиостанций НЧ-диапазона 30–120 МГц и УКВ 136–170 МГц на одной мачте.
- Подвижные и стационарные комплексы с двумя радиосетями.
- Маломощные тракты до 50 Вт.
- Работа приёма и передачи на одну антенну — ДУ-Р-30/170.
- Ретрансляторы и базовые станции радиосетей — ДУ-Р-30/170.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 30–120 / 136–170 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Развязка / подавление | ≥ 30 дБ |
| Вносимые потери | ≤ 2,0 дБ |
| КСВН | менее 1,5 |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-Р-30/170 | 30–120 / 136–170 | 30–120 / 136–170 | 50 Вт | менее 1,5 | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать ДУ-Р-30/170
- Развязка 30 дБ — для разделения разных диапазонов, не для дуплексной работы на близких частотах.
- Учтите потери до 2 дБ при расчёте линии каждой системы.
- Полоса 120–136 МГц не входит в порты.
- Суммарная мощность передатчиков на входе ДУ-Р-30/170 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM ДУ-Р-30/170 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
