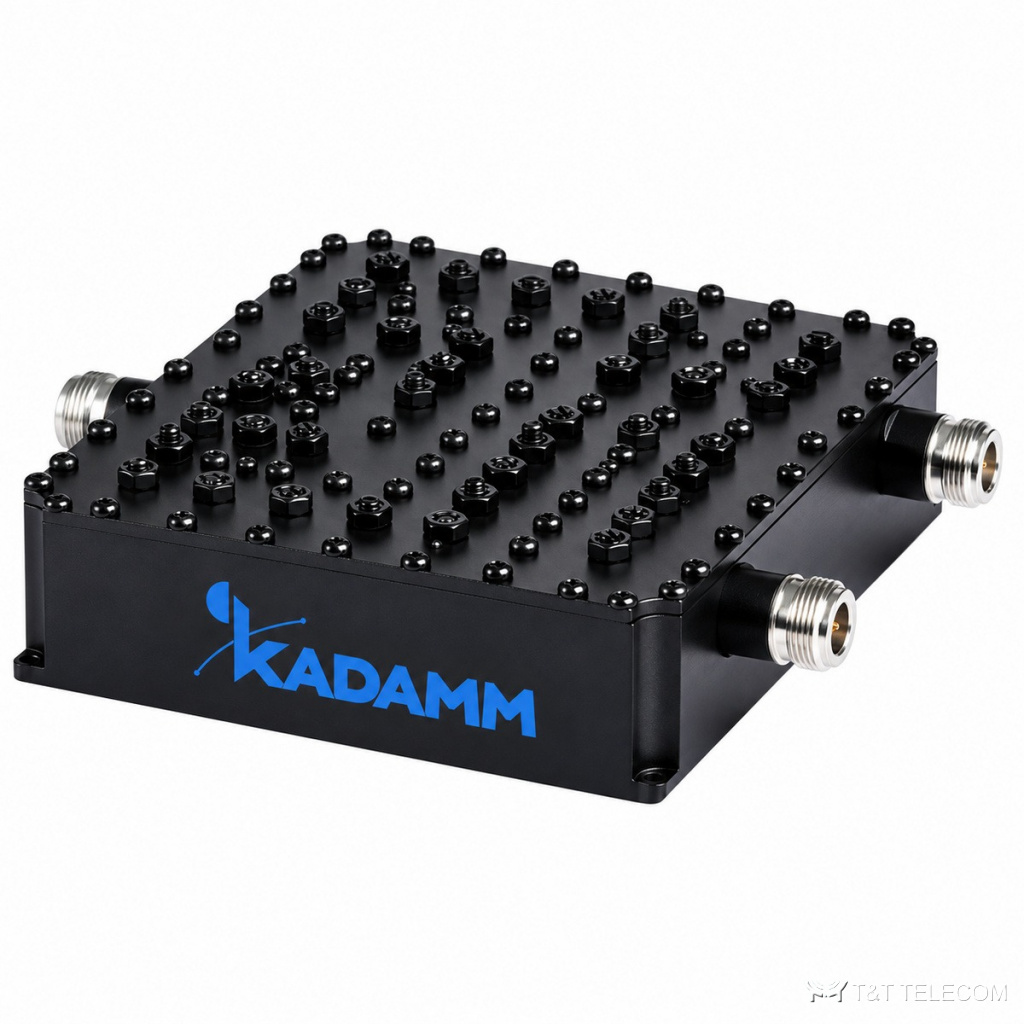

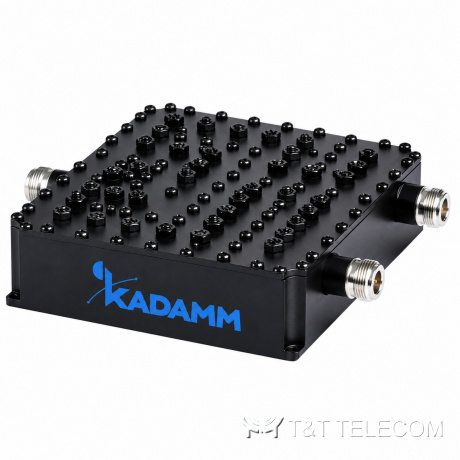

Дуплексеры под заданные частоты серии KADAMM ДУ-К — 228–2650 МГц, развязка 31–95 дБ

Дуплексеры под заданные частоты серии KADAMM ДУ-К — 228–2650 МГц, развязка 31–95 дБ
Дуплексеры
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: ВЧ-оборудование и антенныKADAMM ДУ-К — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM ДУ-К: дуплексеры под заданные частоты. Назначение и состав ДУ-К описаны ниже; исполнение подбираем под задачу объекта. Основные данные ДУ-К: полоса 228–2650 МГц; разъёмы SMA / N.

Как устроена ДУ-К

ДУ-К разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-К — 228–2650 МГц, развязка 31–95 дБ, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800.

Разъёмы ДУ-К: SMA / N.

Для каких задач

  • Диапазоны ДУ-К: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
  • Объекты, где нужно это оборудование в тракте — ДУ-К.
  • Для ДУ-К: работа приёма и передачи на одну антенну.
  • Ретрансляторы и базовые станции радиосетей (ДУ-К).

Технические характеристики

ПараметрЗначение
Диапазон228–2650 МГц, развязка 31–95 дБ
Волновое сопротивление50 Ом
Мощностьуточняйте у менеджера

Исполнения

АртикулПолосы RX / TXПотери, дБРазвязка, дБКСВНРазъём
KADAMM ДУ-К-228/236RX 228–230 / TX 234–2361,870возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-380/395RX 380–385 / TX 390–3951,595возвратные потери ≥18 дБN–F
KADAMM ДУ-К-450/465RX 450–455 / TX 460–4651,880возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-698/746RX 698–716 / TX 728–7461,850возвратные потери ≥16 дБN–F
KADAMM ДУ-К-813,5/863,5RX 813,5–818,5 / TX 858,5–863,5295возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-825/880RX 825–835 / TX 870–880290возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-820/2170RX 820–960 / TX 1710–21700,480возвратные потери ≥18 дБN–F
KADAMM ДУ-К-824/1990RX 824–849. 1850–1910 / TX 869–894. 1930–1990131возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-880/960RX 880–915 / TX 925–960160возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-1710/1880RX 1710–1785 / TX 1805–1880185возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-1710/2170RX 1710–1785. 1920–1980 / TX 1805–1880. 2110–21701,531возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-1850/1990RX 1850–1910 / TX 1930–19901,690возвратные потери ≥17 дБSMA–F
KADAMM ДУ-К-1910/2180RX 1910–1980 / TX 2110–2180180возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-1920/2170RX 1920–1980 / TX 2110–2170195возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-2030/2250RX 2030–2070 / TX 2200–22502,565возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-2220/2650RX 2220–2320 / TX 2550–2650170возвратные потери ≥18 дБN–F
KADAMM ДУ-К-2402/2462RX 2402–2422 / TX 2442–24621,685возвратные потери ≥18 дБSMA–F
KADAMM ДУ-К-2402/2540RX 2402–2462 / TX 2477,5–25401,665возвратные потери ≥18 дБSMA–F

Механика и условия эксплуатации

ПараметрЗначение
Корпусрезонаторный, металлический
Габариты, массауточняйте у менеджера

На что смотреть при выборе

  • Сверьте частоты своей сети с полосой ДУ-К — 228–2650 МГц.
  • Под разъёмы ДУ-К (SMA / N) подбирают джамперы и переходы.

Поставка и документы

KADAMM ДУ-К поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.

Вопросы и ответы

Что нужно для подбора ДУ-К?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ДУ-К.

Какие частоты поддерживает ДУ-К?
Рабочая полоса ДУ-К — 228–2650 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.

Какой разъём у ДУ-К?
SMA / N. Другие исполнения — уточняйте при заказе.
