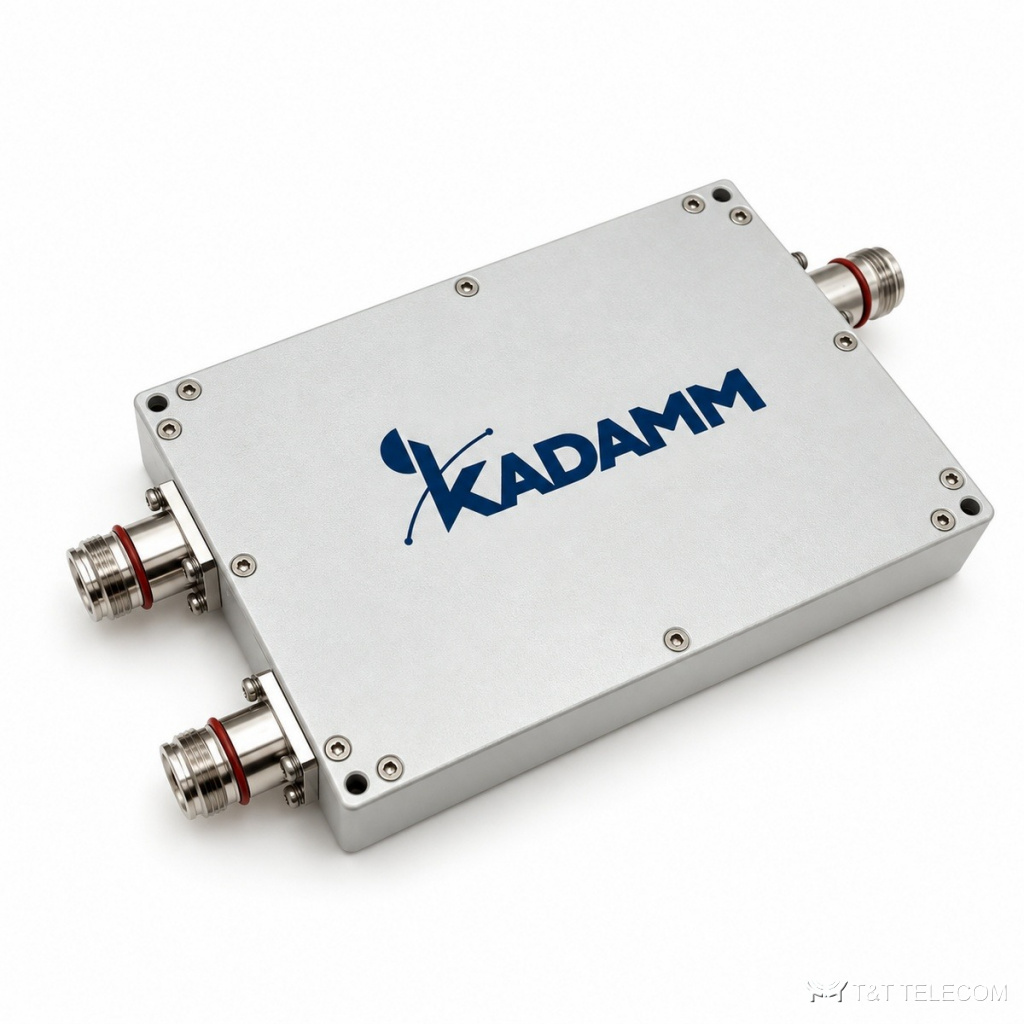

Дуплексер KADAMM ДУ-Ф-6 — 863–5875 МГц
Дуплексеры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-Ф-6 — дуплексер, 863–5875 МГц. ДУ-Ф-6 разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Параметры ДУ-Ф-6 коротко: потери ≤0,4–2,5 дБ (по исполнению); развязка ≥30–115 дБ (по исполнению); мощность 10–300 Вт средняя (по исполнению); разъёмы N и 4.3-10 и 7-16 (DIN) и SMA.
Как устроена ДУ-Ф-6
ДУ-Ф-6 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника.
Где применяют
- Через ДУ-Ф-6 проходят GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц, LTE-3500 / 5G 3,3–3,8 ГГц.
- Ретрансляторы радиосвязи и базовые станции: ДУ-Ф-6 обеспечивает работу на приём и передачу через одну антенну.
- Работа приёма и передачи на одну антенну (ДУ-Ф-6).
- Ретрансляторы и базовые станции радиосетей — ДУ-Ф-6.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 863–5875 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,4–2,5 дБ (по исполнению) |
| Развязка | ≥30–115 дБ (по исполнению) |
| Возвратные потери | ≥14–20 дБ (по исполнению) |
| Мощность | 10–300 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | по исполнению: розетка SMA; розетка 7-16; розетка TNC (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка N (порты каналов); розетка N; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); розетка N (антенный порт и канал 2025–2120 МГц), розетка SMA (канал 2200–2400 МГц); розетка SMA (антенный порт), розетка PSMP (порты каналов) |
| Габариты | по исполнению, см. таблицу |
Состав серии
| Артикул | Каналы | Потери | Развязка | Согласование | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-863/1095-SMA | 863–873 и 1085–1095 МГц | ≤1 дБ | ≥30 дБ | возвратные потери ≥15 дБ | 50 Вт | розетка SMA | 96×66×36 мм |
| KADAMM ДУ-1273/1327-716 | 1273–1277 и 1323–1327 МГц | ≤0,4 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 300 Вт | розетка 7-16 | 265×115×43 мм |
| KADAMM ДУ-1518/1675-SMA | 1518–1560 и 1626,5–1675 МГц | ≤2 дБ | ≥85 дБ | возвратные потери ≥14 дБ | 100 Вт | розетка SMA | 100×100×29 мм |
| KADAMM ДУ-1518/1675-TNC | 1518–1559 и 1626,5–1675 МГц | ≤1,8 дБ | ≥85 дБ | возвратные потери ≥15 дБ | 40 Вт | розетка TNC (антенный порт), розетка SMA (порты каналов) | 230×150×59 мм |
| KADAMM ДУ-1710/1880-4.3-10 | 1710–1785 и 1805–1880 МГц | ≤1,5 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка 4.3-10 (антенный порт), розетка N (порты каналов) | 110×100×35 мм |
| KADAMM ДУ-1710/1880-N | 1710–1785 и 1805–1880 МГц | ≤2 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 160×115×34 мм |
| KADAMM ДУ-1710/1880-N-2 | 1710–1785 и 1805–1880 МГц | ≤2 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 170×130×42 мм |
| KADAMM ДУ-1710/1880-SMA | 1710–1785 и 1805–1880 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 20 Вт | розетка SMA | 192×88×47 мм |
| KADAMM ДУ-1765/1880-SMA | 1765–1785 и 1860–1880 МГц | ≤1,5 дБ | ≥85 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 174×62×31 мм |
| KADAMM ДУ-1920/2170-N | 1920–1980 и 2110–2170 МГц | ≤1 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 40 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 120×85×31 мм |
| KADAMM ДУ-1920/2200-4.3-10 | 1920–2010 и 2110–2200 МГц | ≤0,5 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 200 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 74×90×24 мм |
| KADAMM ДУ-1920/2200-N | 1920–2010 и 2110–2200 МГц | ≤0,5 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 200 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 74×90×24 мм |
| KADAMM ДУ-2025/2300-N | 2025–2120 и 2200–2300 МГц | ≤1 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 200 Вт | розетка N | 118×97×30 мм |
| KADAMM ДУ-2025/2400-N | 2025–2120 и 2200–2400 МГц | ≤0,7 дБ | ≥115 дБ | КСВН ≤1,30 | 200 Вт | розетка N (антенный порт и канал 2025–2120 МГц), розетка SMA (канал 2200–2400 МГц) | 133×95×33 мм |
| KADAMM ДУ-2110/2170-N | 2110–2170 МГц | ≤0,5 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 110×90×34 мм |
| KADAMM ДУ-2305/2360-N | 2305–2315 и 2350–2360 МГц | ≤2,5 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 135,8×96,2×39,5 мм |
| KADAMM ДУ-2500/2690-N | 2500–2570 и 2620–2690 МГц | ≤0,5 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 120×100×34 мм |
| KADAMM ДУ-2500/2690-SMA | 2500–2570 и 2620–2690 МГц | ≤1 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA (антенный порт), розетка PSMP (порты каналов) | 135×65×24 мм |
| KADAMM ДУ-2500/2690-SMA-2 | 2500–2570 и 2620–2690 МГц | ≤0,8 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 50 Вт | розетка SMA | 95×85×24 мм |
| KADAMM ДУ-2500/2690-SMA-7 | 2500–2570 и 2620–2690 МГц | ≤1,5 дБ | ≥85 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 168×55×36 мм |
| KADAMM ДУ-4900/5850-SMA | 4900–5350 и 5650–5850 МГц | ≤2,2 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 62×47×17 мм |
| KADAMM ДУ-5150/5875-N | 5150–5350 и 5725–5875 МГц | ≤1,8 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 112×92×27 мм |
Подбор под проект
- Полосы ДУ-Ф-6 (863–5875 МГц) должны совпадать с рабочими частотами системы — фильтр настроен на них заранее.
- Избирательность ДУ-Ф-6: ≥30–115 дБ (по исполнению).
- Вносимые потери ДУ-Ф-6 в полосе — ≤0,4–2,5 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ДУ-Ф-6 — не выше 10–300 Вт средняя (по исполнению).
- Под разъёмы ДУ-Ф-6 (N и 4.3-10 и 7-16 (DIN) и SMA) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4); SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-Ф-6 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-Ф-6 на другие частоты?
Полосы ДУ-Ф-6 заданы при изготовлении: 863–5875 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-Ф-6 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-Ф-6 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-Ф-6?
N и 4.3-10 и 7-16 (din) и sma; другие исполнения — уточняйте при заказе.
