Дуплексер KADAMM ДУ-Ф-1 — 489–960 МГц
Дуплексеры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

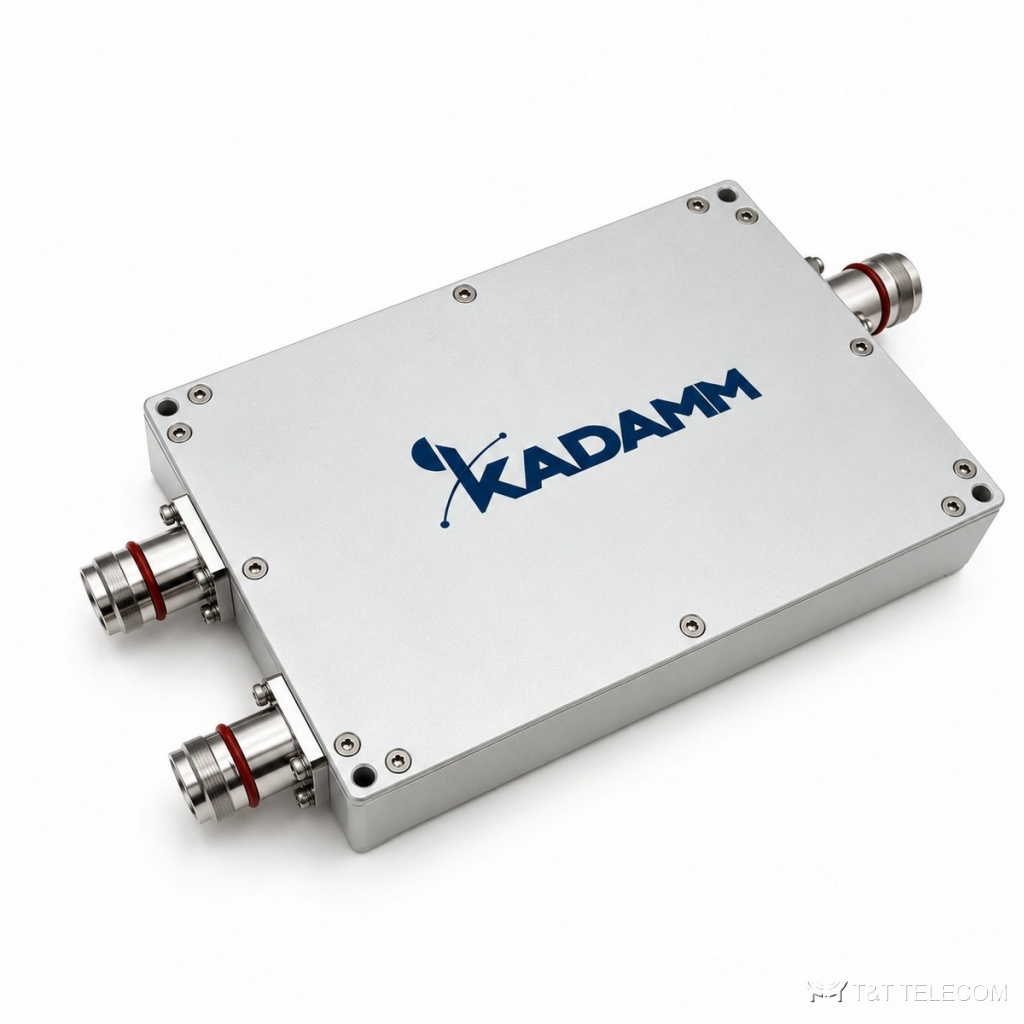

KADAMM ДУ-Ф-1 — дуплексер, 489–960 МГц. ДУ-Ф-1 разделяет приём и передачу на одной антенне: передатчик и приёмник работают одновременно и не мешают друг другу. Основное по ДУ-Ф-1: потери ≤0,8–4,5 дБ (по исполнению); развязка ≥40–115 дБ (по исполнению); мощность 10–200 Вт средняя (по исполнению); разъёмы N и SMA.
Принцип работы и конструкция
ДУ-Ф-1 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника.
Для каких систем подходит
- Через ДУ-Ф-1 проходят LTE 700 / 800, GSM-900 и LTE-900.
- Транкинговые и конвенциональные радиосети: ДУ-Ф-1 устанавливают между ретранслятором и антенной.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 433,05–960 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,5–4,5 дБ (по исполнению) |
| Развязка | ≥40–115 дБ (по исполнению) |
| Возвратные потери | ≥14–20 дБ (по исполнению) |
| Мощность | 5–200 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | по исполнению: розетка SMA; розетка N; розетка N (по заказу SMA); розетка SMB; розетка N (антенный порт), розетка SMA (порты каналов); вилка SMB |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +50 °C (ДУ-806/866-N); для остальных исполнений уточняйте у менеджера |
Исполнения и артикулы для заказа
| Артикул | Каналы | Потери | Развязка | Согласование | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-433,05/928-SMA | 433,05–434,79 и 863–928 МГц | ≤0,5 дБ | ≥80 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка SMA | 205×100×40 мм |
| KADAMM ДУ-433,05/928-SMA-2 | 433,05–434,79 и 902–928 МГц | ≤0,5 дБ | ≥80 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка SMA | 205×100×40 мм |
| KADAMM ДУ-489/521-SMA | 489–491 и 519–521 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-698/746-N | 698–716 и 728–746 МГц | ≤1,1 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 190×112×44 мм |
| KADAMM ДУ-698/746-SMA | 698–716 и 728–746 МГц | ≤1,5 дБ | ≥70 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 121×160×46,5 мм |
| KADAMM ДУ-703/803-SMA | 703–748 и 758–803 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 170×85×47 мм |
| KADAMM ДУ-703/803-SMA-2 | 703–748 и 758–803 МГц | ≤0,8 дБ | ≥60 дБ | возвратные потери ≥17 дБ | 100 Вт | розетка SMA | 150×122×36 мм |
| KADAMM ДУ-703/803-SMA-3 | 703–748 и 758–803 МГц | ≤1,5 дБ | ≥80 дБ | возвратные потери ≥17 дБ | 50 Вт | розетка SMA | 132×110,5×33,5 мм |
| KADAMM ДУ-733/791-SMA | 733–736 и 788–791 МГц | ≤1,5 дБ | ≥65 дБ | возвратные потери ≥20 дБ | 10 Вт | розетка SMA | 145×106×35 мм |
| KADAMM ДУ-746/787-N | 746–756 и 777–787 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 160×112×44 мм |
| KADAMM ДУ-746/787-N-4 | 746–756 и 777–787 МГц | ≤1 дБ | — | КСВН ≤1,30 | 50 Вт | розетка N (по заказу SMA) | — |
| KADAMM ДУ-757/930-N | 757–788 и 900–930 МГц | ≤0,5 дБ | ≥70 дБ | возвратные потери ≥15 дБ | 5 Вт | розетка N | 137×60×32 мм |
| KADAMM ДУ-758/798-SMA | 758–768 и 788–798 МГц | ≤1,5 дБ | ≥90 дБ | возвратные потери ≥15 дБ | 50 Вт | розетка SMA | 140×90×35 мм |
| KADAMM ДУ-758/806-SMA | 758–776 и 788–806 МГц | ≤2 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка SMA | 160×150×36 мм |
| KADAMM ДУ-758/869-SMA | 758–776 и 788–824 и 851–869 МГц | ≤2 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 183×164×36 мм |
| KADAMM ДУ-763/805-SMA | 763–775 и 793–805 МГц | ≤1,3 дБ | ≥95 дБ | возвратные потери ≥16 дБ | 100 Вт | розетка SMA | 230×70×36 мм |
| KADAMM ДУ-763/805-SMA-2 | 763–775 и 793–805 МГц | ≤4,5 дБ | ≥115 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 200×132×36 мм |
| KADAMM ДУ-791/862-N | 791–821 и 832–862 МГц | ≤1 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 220×110×33 мм |
| KADAMM ДУ-791/862-SMA | 791–821 и 832–862 МГц | ≤1,2 дБ | ≥90 дБ | возвратные потери ≥15 дБ | 200 Вт | розетка SMA | 160×105×44 мм |
| KADAMM ДУ-791/862-SMA-4 | 791–821 и 832–862 МГц | ≤1 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 197×144×36 мм |
| KADAMM ДУ-806/860-SMA | 806–815 и 851–860 МГц | ≤2,5 дБ | ≥85 дБ | возвратные потери ≥14 дБ | 15 Вт | розетка SMA | 206×127×36 мм |
| KADAMM ДУ-806/860-SMA-2 | 806–815 и 851–860 МГц | ≤3 дБ | ≥80 дБ | возвратные потери ≥14 дБ | 15 Вт | розетка SMA | 128×128×36 мм |
| KADAMM ДУ-806/860-SMA-3 | 806–815 и 851–860 МГц | ≤4,2 дБ | ≥85 дБ | возвратные потери ≥14 дБ | 15 Вт | розетка SMA | 206×127×36 мм |
| KADAMM ДУ-806/866-N | 806–821 и 851–866 МГц | ≤0,8 дБ | ≥80 дБ | КСВН ≤1,50 | 100 Вт | розетка N | 200×180×45 мм |
| KADAMM ДУ-806/866-SMA | 806–821 и 851–866 МГц | ≤1 дБ | ≥90 дБ | КСВН ≤1,25 | 50 Вт | розетка SMA | 192×62×47 мм |
| KADAMM ДУ-806/869-SMA | 806–824 и 851–869 МГц | ≤1 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 25 Вт | розетка SMA | 134×130,5×36 мм |
| KADAMM ДУ-806/869-SMB | 806–824 и 851–869 МГц | ≤1,3 дБ | ≥80 дБ | возвратные потери ≥16 дБ | 25 Вт | розетка SMB | 160×150×36 мм |
| KADAMM ДУ-806/870-SMA | 806–825 и 851–870 МГц | ≤1,5 дБ | ≥65 дБ | возвратные потери ≥20 дБ | 10 Вт | розетка SMA | 145×106×35 мм |
| KADAMM ДУ-814/894-N | 814–849 и 859–894 МГц | ≤1,1 дБ | ≥70 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка N | 175×145×44 мм |
| KADAMM ДУ-814/894-SMA | 814–849 и 859–894 МГц | ≤1 дБ | ≥60 дБ | возвратные потери ≥17 дБ | 100 Вт | розетка SMA | 150×122×36 мм |
| KADAMM ДУ-815/890-SMA | 815–845 и 860–890 МГц | ≤1,2 дБ | ≥85 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 192×88×50 мм |
| KADAMM ДУ-824/894-N | 824–849 и 869–894 МГц | ≤1,1 дБ | ≥80 дБ | возвратные потери ≥20 дБ | 80 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 124×120×47 мм |
| KADAMM ДУ-824/915-N | 824–834 и 880–915 МГц | ≤1 дБ | ≥80 дБ | возвратные потери ≥15 дБ | 100 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 140×100×34 мм |
| KADAMM ДУ-873/925-N | 873–880 и 918–925 МГц | ≤2 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 50 Вт | розетка N | 272×96×50 мм |
| KADAMM ДУ-876/930-N | 876–880 и 921–930 МГц | ≤1,2 дБ | ≥90 дБ | возвратные потери ≥20 дБ | 50 Вт | розетка N | 174×72×57 мм |
| KADAMM ДУ-880/934-SMA | 880–889 и 930–934 МГц | ≤2 дБ | ≥90 дБ | возвратные потери ≥19 дБ | 50 Вт | розетка SMA | 178×94×48 мм |
| KADAMM ДУ-880/960-N | 880–915 и 925–960 МГц | ≤1 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 10 Вт | розетка N | 220×110×33 мм |
| KADAMM ДУ-880/960-SMA | 880–915 и 925–960 МГц | ≤1,5 дБ | ≥90 дБ | возвратные потери ≥15 дБ | 20 Вт | розетка SMA | 150×100×43 мм |
| KADAMM ДУ-885/934-SMA | 885–889 и 930–934 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 25 Вт | розетка SMA | 158×82×43,5 мм |
| KADAMM ДУ-885/934-SMA-2 | 885–889 и 930–934 МГц | ≤1,1 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 178×82×43,5 мм |
| KADAMM ДУ-885/934-SMA-3 | 885–889 и 930–934 МГц | ≤1,8 дБ | ≥70 дБ | возвратные потери ≥19 дБ | 50 Вт | розетка SMA | 178×94×77 мм |
| KADAMM ДУ-885/934-SMA-4 | 885–889 и 930–934 МГц | ≤2 дБ | ≥70 дБ | возвратные потери ≥16 дБ | 25 Вт | розетка SMA | 178×82×43,5 мм |
| KADAMM ДУ-890/960-SMA | 890–915 и 935–960 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 25 Вт | розетка SMA | 125×88×34 мм |
| KADAMM ДУ-890/960-SMA-4 | 890–915 и 935–960 МГц | ≤1,5 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 192×88×40 мм |
| KADAMM ДУ-901/931-SMB | 901–902 и 930–931 МГц | ≤2,5 дБ | — | возвратные потери ≥20 дБ | 50 Вт | вилка SMB | 108×50×31 мм |
| KADAMM ДУ-902,2/927,6-SMA | 902,2–915 и 923,2–927,6 МГц | ≤3 дБ | ≥40 дБ | возвратные потери ≥14 дБ | 10 Вт | розетка SMA | 140×115×36 мм |
| KADAMM ДУ-902,3/927,5-SMA | 902,3–914,9 и 923,3–927,5 МГц | ≤2 дБ | ≥60 дБ | возвратные потери ≥14 дБ | 10 Вт | розетка SMA | 105,4×105,4×55 мм |
| KADAMM ДУ-930/941-SMB | 930–931 и 940–941 МГц | ≤2,5 дБ | — | возвратные потери ≥20 дБ | 50 Вт | вилка SMB | 108×50×31 мм |
Как подобрать
- Сверьте частоты вашей сети с полосами ДУ-Ф-1: 489–960 МГц.
- Избирательность ДУ-Ф-1: ≥40–115 дБ (по исполнению).
- Вносимые потери ДУ-Ф-1 в полосе — ≤0,8–4,5 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ДУ-Ф-1 — не выше 10–200 Вт средняя (по исполнению).
- Под разъёмы ДУ-Ф-1 (N и SMA) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-Ф-1 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-Ф-1 на другие частоты?
Полосы ДУ-Ф-1 заданы при изготовлении: 489–960 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-Ф-1 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-Ф-1 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-Ф-1?
N и sma; другие исполнения — уточняйте при заказе.
