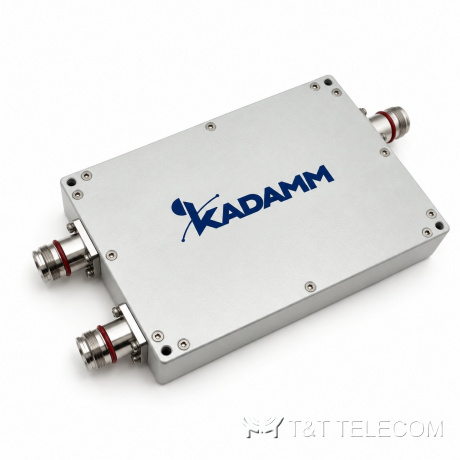

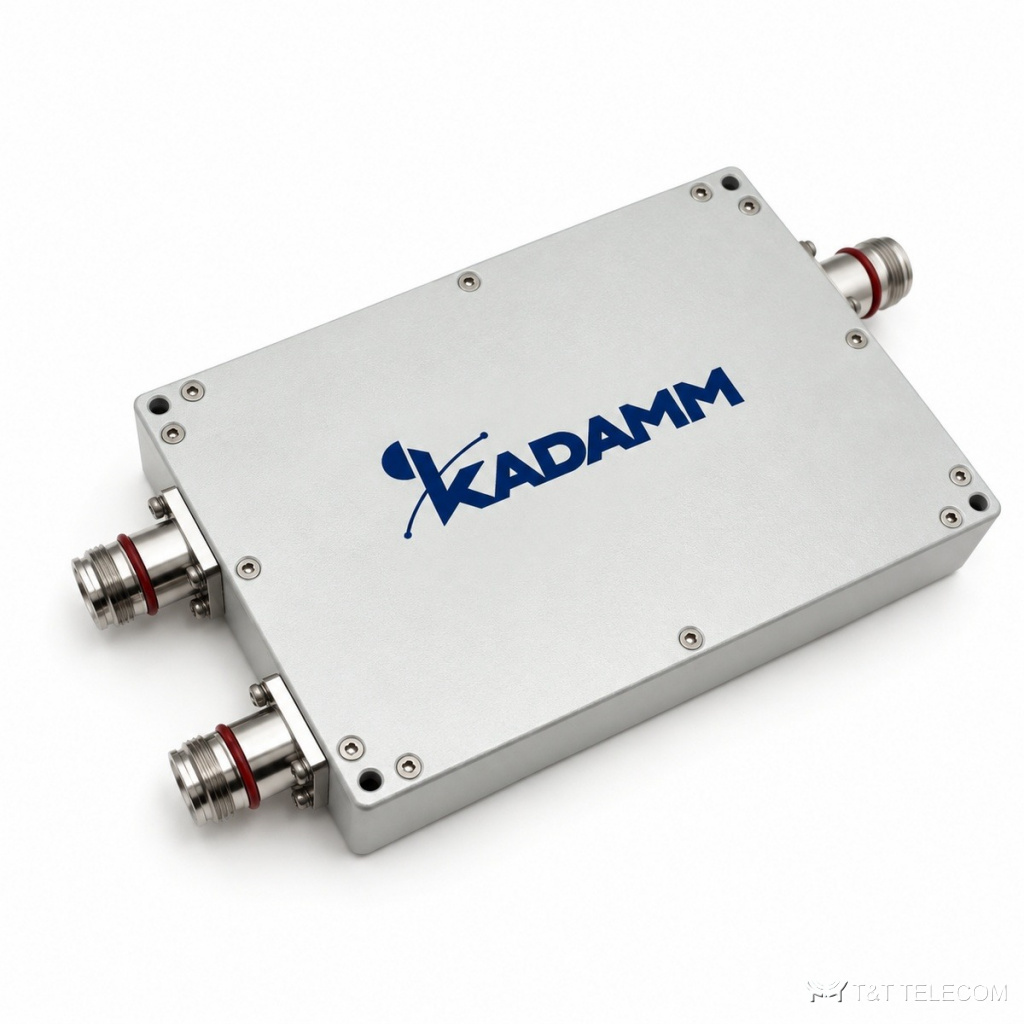

Дуплексер KADAMM ДУ-Ф-0,5 — 152–521 МГц
Дуплексеры
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ДУ-Ф-0,5 — дуплексер, 152–521 МГц. Дуплексная схема ДУ-Ф-0,5 позволяет обойтись одной антенной вместо двух — для приёма и передачи. Основное по ДУ-Ф-0,5: потери ≤1–5,2 дБ (по исполнению); развязка ≥50–100 дБ (по исполнению); мощность 10–200 Вт средняя (по исполнению); разъёмы N и 4.3-10 и 7-16 (DIN) и SMA.
Как устроена ДУ-Ф-0,5
ДУ-Ф-0,5 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника.
Для каких систем подходит
- Полосы ДУ-Ф-0,5 охватывают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ретрансляторы радиосвязи и базовые станции: ДУ-Ф-0,5 обеспечивает работу на приём и передачу через одну антенну.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочие полосы | 152–521 МГц (каналы — по исполнению) |
| Вносимые потери | ≤0,5–5,2 дБ (по исполнению) |
| Развязка | ≥40–100 дБ (по исполнению) |
| Возвратные потери | ≥15–21 дБ (по исполнению) |
| Мощность | 10–200 Вт средняя (по исполнению) |
| Волновое сопротивление | 50 Ом |
| Разъёмы | по исполнению: розетка SMA; розетка N (по заказу SMA); розетка N (антенный порт), розетки SMA (порты RX, TX); уточняйте у менеджера; розетка N; розетка SMA (по заказу N); розетка 7-16, розетка N; розетка SMA (по заказу N, QMA); розетка 7-16; розетка N (антенный порт), розетка SMA (порты каналов); розетка 4.3-10; розетка 4.3-10 (антенный порт), розетка SMA (порты каналов); вилка SMB |
| Габариты | по исполнению, см. таблицу |
| Рабочая температура | −20 … +55 °C (ДУ-152/174-SMA); для остальных исполнений уточняйте у менеджера |
Исполнения и артикулы для заказа
| Артикул | Каналы | Потери | Развязка | Согласование | Мощность | Разъёмы | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-152/174-SMA | 152–158 и 168–174 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 205×120×58 мм |
| KADAMM ДУ-153,5/159,5-N | 153,5–154,5 и 158,5–159,5 МГц | ≤3 дБ | ≥75 дБ | КСВН ≤1,30 | 50 Вт | розетка N (по заказу SMA) | 180×144×65 мм |
| KADAMM ДУ-158/164,5-N | 158–160 и 162,5–164,5 МГц | ≤1,5 дБ | ≥75 дБ | КСВН ≤1,30 | 200 Вт | розетка N (антенный порт), розетки SMA (порты RX, TX) | 290×219×149 мм |
| KADAMM ДУ-167,1/174,25-SMA | 167,1–169,65 и 171,7–174,25 МГц | ≤3,5 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 195×125×62 мм |
| KADAMM ДУ-222/236 | 222–226 и 232–236 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,25 | 50 Вт | уточняйте у менеджера | 162×162×120 мм |
| KADAMM ДУ-335/470-N | 335–345 и 455–470 МГц | ≤0,8 дБ | ≥80 дБ | возвратные потери ≥17,7 дБ | 100 Вт | розетка N | 185×95×61 мм |
| KADAMM ДУ-338,55/344,05-N | 338,55–339,05 и 343,55–344,05 МГц | ≤2 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N (по заказу SMA) | 177,5×134,5×85 мм |
| KADAMM ДУ-380/392-N | 380–382 и 390–392 МГц | ≤1,5 дБ | ≥85 дБ | КСВН ≤1,30 | 200 Вт | розетка N | 200×160×74 мм |
| KADAMM ДУ-380/392-SMA | 380–382 и 390–392 МГц | ≤2 дБ | ≥85 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA (по заказу N) | 177×98×75 мм |
| KADAMM ДУ-380/395-716 | 380–385 и 390–395 МГц | ≤1,4 дБ | ≥90 дБ | возвратные потери ≥20 дБ | 30 Вт | розетка 7-16, розетка N | 289×99×58 мм |
| KADAMM ДУ-380/395-SMA | 380–385 и 390–395 МГц | ≤2 дБ | ≥85 дБ | КСВН ≤1,30 | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×85 мм |
| KADAMM ДУ-380/395-SMA-2 | 380–385 и 390–395 МГц | ≤2 дБ | ≥65 дБ | КСВН ≤1,35 | 50 Вт | розетка SMA | 180×98×70 мм |
| KADAMM ДУ-380/396,5-716 | 380–386,5 и 390–396,5 МГц | ≤1,7 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 150 Вт | розетка 7-16 | 265×150×61 мм |
| KADAMM ДУ-380/396,5-716-2 | 380–386,5 и 390–396,5 МГц | ≤1,2 дБ | ≥65 дБ | возвратные потери ≥19 дБ | 200 Вт | розетка 7-16 | 483×190×66 мм |
| KADAMM ДУ-380/396,5-N | 380–386,5 и 390–396,5 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 145×106×72 мм |
| KADAMM ДУ-380/396,5-N-2 | 380–386,5 и 390–396,5 МГц | ≤2,7 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N | 227×117×72 мм |
| KADAMM ДУ-380/396,5-N-3 | 380–386,5 и 390–396,5 МГц | ≤2 дБ | ≥75 дБ | возвратные потери ≥15 дБ | 100 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 242×150×63 мм |
| KADAMM ДУ-380/396,5-SMA | 380–386,5 и 390–396,5 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка SMA | 145×106×72 мм |
| KADAMM ДУ-380/396,5-SMA-4 | 380–386,5 и 390–396,5 МГц | ≤2,5 дБ | ≥80 дБ | КСВН ≤1,30 | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×85 мм |
| KADAMM ДУ-380/425-SMA | 380–386,5 и 390–396,5 и 410–415 и 420–425 МГц | ≤1,8 дБ | ≥65 дБ | возвратные потери ≥16 дБ | 20 Вт | розетка SMA | 290×106×73 мм |
| KADAMM ДУ-380/430-N | 380–400 и 410–430 МГц | ≤0,8 дБ | ≥60 дБ | возвратные потери ≥15 дБ | 20 Вт | розетка N | 177×144×51 мм |
| KADAMM ДУ-380/465-SMA | 380–385 и 450–455 и 390–395 и 460–465 МГц | ≤1,8 дБ | ≥65 дБ | возвратные потери ≥16 дБ | 20 Вт | розетка SMA | 276×106×76 мм |
| KADAMM ДУ-380/470-4.3-10 | 380–395 и 410–470 МГц | ≤0,5 дБ | ≥50 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка 4.3-10 | 230×130×51 мм |
| KADAMM ДУ-380/470-4.3-10-2 | 380–400 и 410–470 МГц | ≤0,7 дБ | ≥55 дБ | возвратные потери ≥21 дБ | 50 Вт | розетка 4.3-10 | 238×200×60 мм |
| KADAMM ДУ-380/470-N | 380–400 и 410–470 МГц | ≤0,7 дБ | ≥40 дБ | возвратные потери ≥17 дБ | 50 Вт | розетка N | 220×136×61 мм |
| KADAMM ДУ-380/470-SMA | 380–386,5 и 390–396,5 и 455–460 и 465–470 МГц | ≤1,9 дБ | ≥65 дБ | возвратные потери ≥16 дБ | 20 Вт | розетка SMA | 276×106×76 мм |
| KADAMM ДУ-380/470-SMA-4 | 380–395 и 450–470 МГц | ≤1 дБ | ≥75 дБ | КСВН ≤1,30 | 30 Вт | розетка SMA | 197×91×68 мм |
| KADAMM ДУ-385/400-SMA | 385–390 и 395–400 МГц | ≤2 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×76 мм |
| KADAMM ДУ-399,5/410,5-N | 399,5–400,5 и 409,5–410,5 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка N | 422×162×67 мм |
| KADAMM ДУ-403/415-SMA | 403–405 и 413–415 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 177×98×85 мм |
| KADAMM ДУ-403/417-SMA | 403–405 и 415–417 МГц | ≤5,1 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-410/425-N | 410–415 и 420–425 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 145×106×72 мм |
| KADAMM ДУ-410/425-N-2 | 410–415 и 420–425 МГц | ≤1 дБ | — | возвратные потери ≥17 дБ | 100 Вт | розетка N | 422×162×70 мм |
| KADAMM ДУ-410/425-SMA | 410–415 и 420–425 МГц | ≤2 дБ | ≥85 дБ | КСВН ≤1,35 | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×76 мм |
| KADAMM ДУ-410/427-SMA | 410–417 и 420–427 МГц | ≤1,7 дБ | ≥80 дБ | возвратные потери ≥20 дБ | 200 Вт | розетка SMA | 210×210×69 мм |
| KADAMM ДУ-413/425-SMA | 413–415 и 423–425 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 177×98×85 мм |
| KADAMM ДУ-415/430-N | 415–420 и 425–430 МГц | ≤2 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 145×106×72 мм |
| KADAMM ДУ-415/430-N-2 | 415–420 и 425–430 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 132×191×51 мм |
| KADAMM ДУ-415/430-SMA | 415–420 и 425–430 МГц | ≤2 дБ | ≥80 дБ | КСВН ≤1,30 | 100 Вт | розетка SMA | 177,5×134,5×85 мм |
| KADAMM ДУ-418/425-4.3-10 | 418–420 и 423–425 МГц | ≤1,7 дБ | ≥50 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 177×140×39 мм |
| KADAMM ДУ-418/430-4.3-10 | 418–420 и 428–430 МГц | ≤1 дБ | ≥50 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 170×135×39 мм |
| KADAMM ДУ-418/430-N | 418–420 и 428–430 МГц | ≤1,5 дБ | ≥60 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 170×135×39 мм |
| KADAMM ДУ-419/433-SMA | 419–420 и 431–433 МГц | ≤5,1 дБ | ≥85 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-439,5/470,5-N | 439,5–440,5 и 469,5–470,5 МГц | ≤1 дБ | ≥70 дБ | возвратные потери ≥15 дБ | 100 Вт | розетка N | 210×162×70 мм |
| KADAMM ДУ-448/472-SMA | 448–456 и 464–472 МГц | ≤2 дБ | ≥75 дБ | КСВН ≤1,30 | 50 Вт | розетка SMA | 240×84×78 мм |
| KADAMM ДУ-449/471-SMA | 449–451 и 469–471 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-450/465-SMA | 450–455 и 460–465 МГц | ≤1,5 дБ | ≥85 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка SMA (по заказу N, QMA) | 177×134×76 мм |
| KADAMM ДУ-450/465-SMA-2 | 450–455 и 460–465 МГц | ≤1,5 дБ | ≥65 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка SMA | 260×84×68 мм |
| KADAMM ДУ-452,5/467,5-4.3-10 | 452,5–457,5 и 462,5–467,5 МГц | ≤1,5 дБ | ≥100 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка 4.3-10 (антенный порт), розетка SMA (порты каналов) | 255×205×50 мм |
| KADAMM ДУ-452,5/467,5-N | 452,5–457,5 и 462,5–467,5 МГц | ≤1,5 дБ | ≥100 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N (антенный порт), розетка SMA (порты каналов) | 215×200×50 мм |
| KADAMM ДУ-455/470-N | 455–460 и 465–470 МГц | ≤1,6 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 50 Вт | розетка N | 220×135×66 мм |
| KADAMM ДУ-460/470-SMA | 460–465 и 465–470 МГц | ≤5 дБ | ≥90 дБ | возвратные потери ≥18 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-460,525/467,975-SMA | 460,525–462,975 и 465,525–467,975 МГц | ≤5,2 дБ | — | возвратные потери ≥18 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-469/491-SMA | 469–471 и 489–491 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-469,5/490,5-SMA | 469,5–470,5 и 489,5–490,5 МГц | ≤4,9 дБ | ≥92 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-483,012/487,762-N | 483,0125–484,7625 и 486,0125–487,7625 МГц | ≤3 дБ | ≥80 дБ | возвратные потери ≥18 дБ | 20 Вт | розетка N | 441×265×154 мм |
| KADAMM ДУ-489/521-SMA | 489–491 и 519–521 МГц | ≤4,2 дБ | ≥75 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка SMA | 180×180×50 мм |
| KADAMM ДУ-490,7/499,62-SMB | 490,7–491 и 496,3–496,62 и 493,7–494 и 499,3–499,62 МГц | ≤3,5 дБ | ≥83 дБ | возвратные потери ≥15 дБ | 10 Вт | вилка SMB | 325×245×129 мм |
| KADAMM ДУ-498,5/512,5-N | 498,5–499,5 и 511,5–512,5 МГц | ≤4,9 дБ | ≥92 дБ | возвратные потери ≥20 дБ | 100 Вт | розетка N | 180×180×50 мм |
Как подобрать
- Сверьте частоты вашей сети с полосами ДУ-Ф-0,5: 152–521 МГц.
- Избирательность ДУ-Ф-0,5: ≥50–100 дБ (по исполнению).
- Вносимые потери ДУ-Ф-0,5 в полосе — ≤1–5,2 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ДУ-Ф-0,5 — не выше 10–200 Вт средняя (по исполнению).
- Под разъёмы ДУ-Ф-0,5 (N и 4.3-10 и 7-16 (DIN) и SMA) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4); SMA — IEC 61169-15 (МЭК 169-15); отечественный тип IX того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М6×0,75, с SMA стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
KADAMM ДУ-Ф-0,5 поставляем вместе с остальным пассивным оборудованием тракта. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Можно ли перенастроить ДУ-Ф-0,5 на другие частоты?
Полосы ДУ-Ф-0,5 заданы при изготовлении: 152–521 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-Ф-0,5 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-Ф-0,5 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-Ф-0,5?
N и 4.3-10 и 7-16 (din) и sma; другие исполнения — уточняйте при заказе.
