Дуплексер KADAMM ДУ-66/88 — 66–88 МГц, разнос 3–15 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

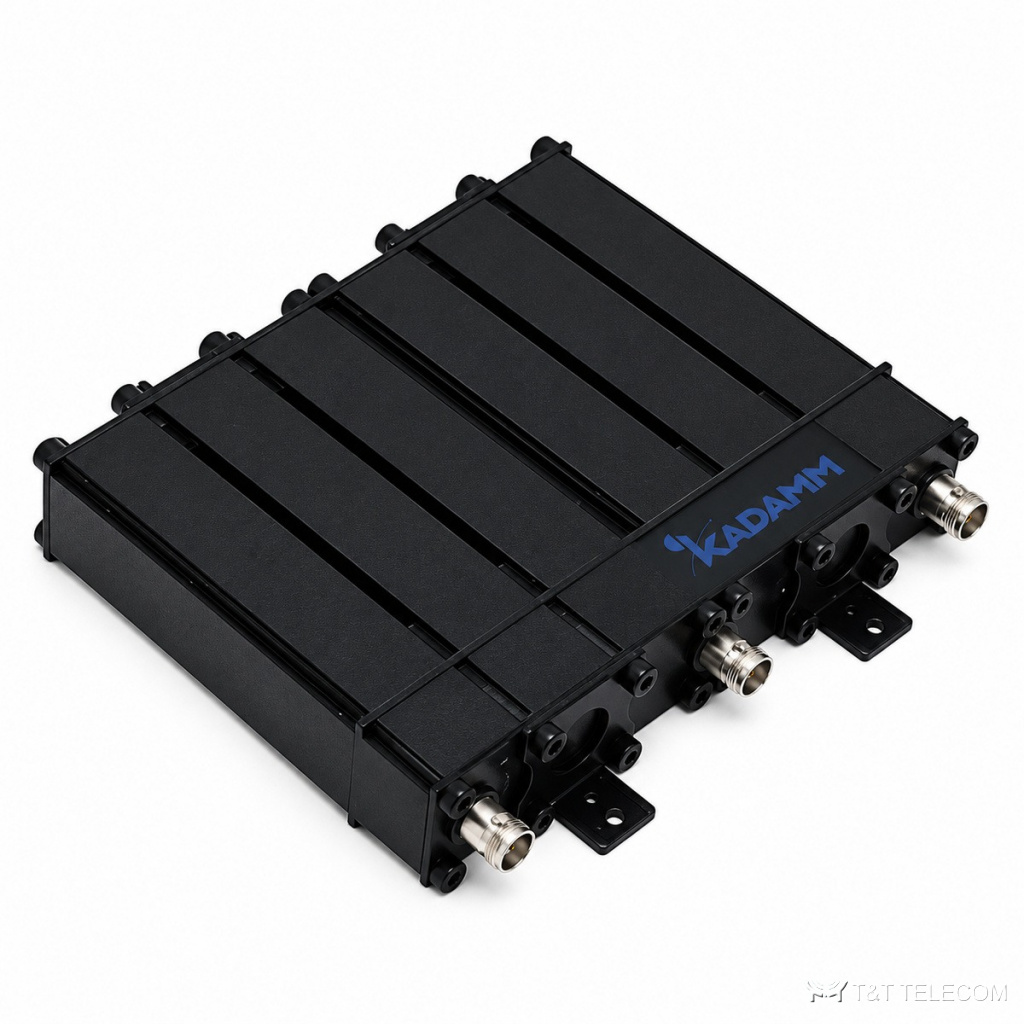

KADAMM ДУ-66/88 — дуплексер на 66–88 МГц. Дуплексная схема ДУ-66/88 позволяет обойтись одной антенной вместо двух — для приёма и передачи. Параметры ДУ-66/88 коротко: потери ≤1,2 дБ; развязка ≥80 дБ; мощность по исполнению, см. таблицу; разъёмы N.
Устройство и принцип работы
ДУ-66/88 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-66/88 — 66–88 МГц. КСВН ДУ-66/88 — не более 1,40: обратно отражается не больше 2,8 % подводимой мощности. Разъёмы ДУ-66/88: розетка N.
Вносимые потери ДУ-66/88 — не более 1,2 дБ. Развязка между портами не менее 80 дБ.
Для каких систем подходит
- Транкинговые и конвенциональные радиосети: ДУ-66/88 устанавливают между ретранслятором и антенной.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 66–88 МГц |
| Разнос частот | 3–15 МГц (ДУ-66/88-3-50), 3–15 МГц (ДУ-66/88-3-100) |
| Вносимые потери | ≤1,2 дБ |
| Развязка | ≥80 дБ |
| КСВН | ≤1,40 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
Артикулы серии
| Артикул | Разнос | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM ДУ-66/88-3-50 | 3–15 МГц | ≤1,2 дБ | ≥80 дБ | ≤1,40 | 50 Вт макс. | 1 кг | 153×147×27 мм |
| KADAMM ДУ-66/88-3-100 | 3–15 МГц | ≤1,2 дБ | ≥80 дБ | ≤1,40 | 100 Вт макс. | 2,5 кг | 258×190×40 мм |
Как подобрать
- Сверьте частоты вашей сети с полосами ДУ-66/88: 66–88 МГц.
- Избирательность ДУ-66/88: ≥80 дБ.
- Вносимые потери ДУ-66/88 в полосе — ≤1,2 дБ; их учитывают в расчёте уровня.
- Мощность на входах ДУ-66/88 — не выше по исполнению, см. таблицу.
- Под разъёмы ДУ-66/88 (N) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Поставляем KADAMM ДУ-66/88 под проект: проверим частотный план, подберём разъёмы и исполнение, добавим нагрузки, делители и кабельные сборки. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие разъёмы у ДУ-66/88?
N; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-66/88 на другие частоты?
Полосы ДУ-66/88 заданы при изготовлении: 66–88 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Чем ДУ-66/88 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-66/88 разделяет приём и передачу внутри одной пары частот одной системы.
Что означает КСВН не более 1,40?
Доля отражённой мощности при таком КСВН у ДУ-66/88 — не больше 2,8 %, остальное уходит в антенну.
