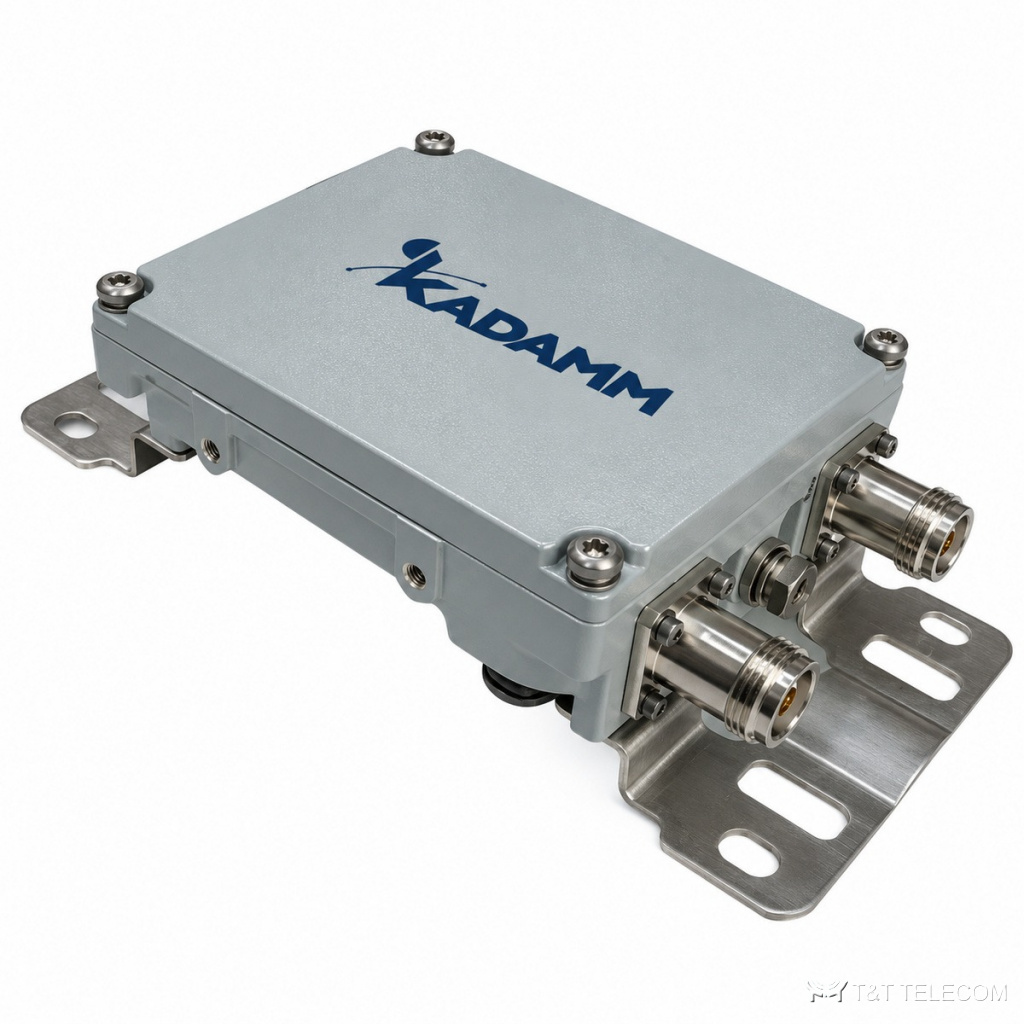

KADAMM ДУ-650/2700-30-300 — разделитель для DAS с низкой интермодуляцией: порт 698–2170 МГц и порт 2300–2700 МГц. Сводит в один кабель нижние сотовые полосы и LTE 2300/2600 или разводит их по отдельным веткам. Средняя мощность 300 Вт, пиковая 1000 Вт, PIM3 до −153 дБн при 2 × 43 дБм, вносимые потери 0,4 дБ, развязка не менее 50 дБ, разъёмы 4.3-10 (розетка).
Устройство и принцип работы
ДУ-650/2700-30-300 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-650/2700-30-300 — 698–2170 / 2300–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Пассивная интермодуляция ДУ-650/2700-30-300 — не более −153 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДУ-650/2700-30-300 — 300 Вт. Разъёмы ДУ-650/2700-30-300: 4.3-10 (розетка).
Вносимые потери ДУ-650/2700-30-300 — 0,4 дБ. Развязка между портами не менее 50 дБ. Подавление вне полосы не менее 50 дБ. Конструкция ДУ-650/2700-30-300: защита IP67; работает при −40…+85 °C.
Где применяют
- Многооператорные DAS с полосами 700–2100 МГц и LTE 2300 / 2600.
- Подключение отдельной системы TDD-LTE к общей кабельной сети здания.
- Тракты с компактными разъёмами 4.3-10.
- Для ДУ-650/2700-30-300: работа приёма и передачи на одну антенну.
- Для ДУ-650/2700-30-300: ретрансляторы и базовые станции радиосетей.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2170 / 2300–2700 МГц |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн при 2 × 43 дБм |
| Возвратные потери, дБ | не менее 19 |
| Внеполосное подавление (в 4 МГц от края полосы) | не менее 50 дБ |
| Вносимые потери | 0,4 дБ |
| Развязка между каналами | не менее 50 дБ |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-650/2700-30-300 | 698–2170 / 2300–2700 | 698–2170 / 2300–2700 | 300 Вт (средняя), 1000 Вт (пиковая) | возвратные потери, дБ: не менее 19 | ≤−153 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −40…+85 °C |
| Степень защиты | IP67 |
Как подобрать ДУ-650/2700-30-300
- Граница портов — между 2170 и 2300 МГц; проверьте, куда попадает каждая система.
- Для многооператорных объектов важна низкая интермодуляция — здесь до −153 дБн.
- Пиковая мощность до 1000 Вт — запас для сигналов с высоким пик-фактором.
- Суммарная мощность передатчиков на входе ДУ-650/2700-30-300 — не выше 300 Вт, с запасом на пиковые значения.
- Если на ДУ-650/2700-30-300 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −153 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДУ-650/2700-30-300 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −153 дБн при 2 × 43 дБм?
Чем ниже это значение у ДУ-650/2700-30-300, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
