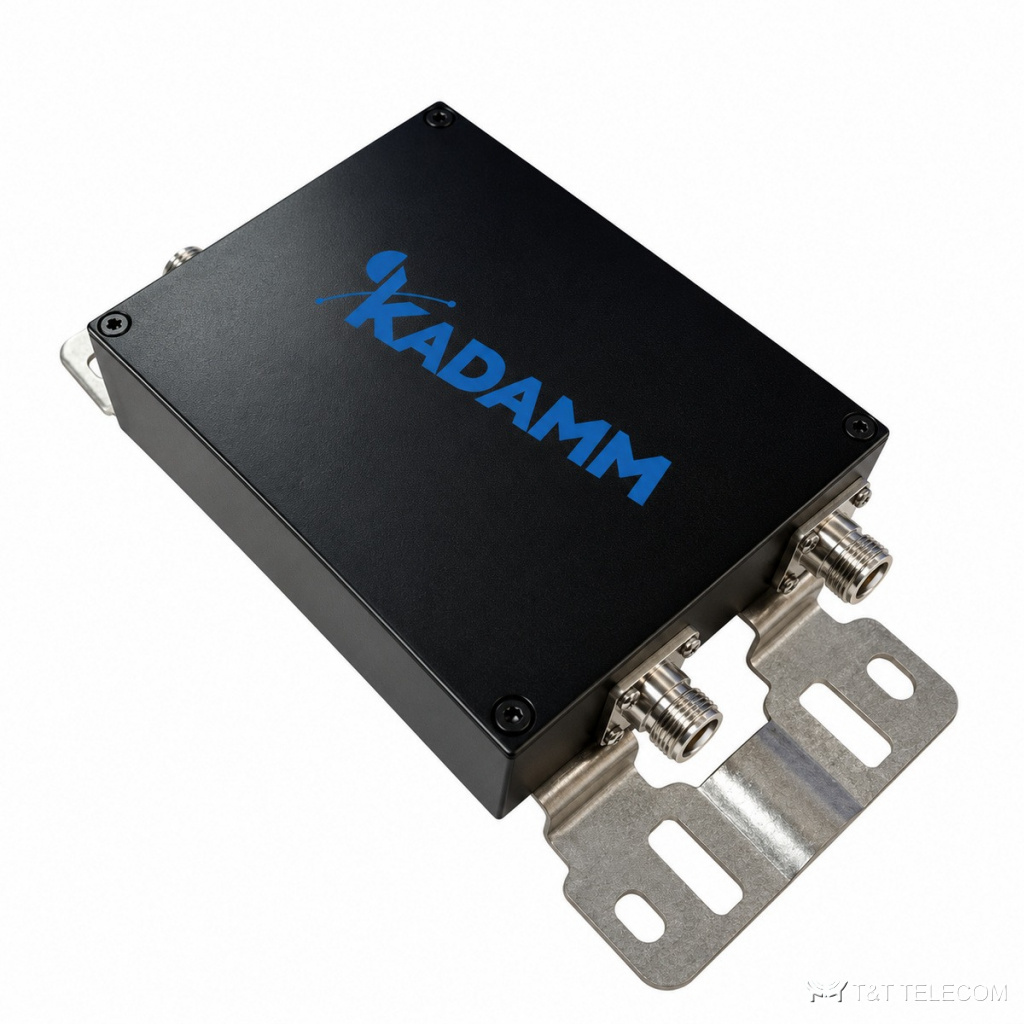

KADAMM ДУ-50/2500 — малогабаритный разделитель двух диапазонов: 50–500 МГц и 700–2500 МГц. Нижний порт охватывает верх КВ, УКВ и ДМВ радиосвязь, верхний — сотовые полосы от 700 до 2500 МГц. Мощность 50 Вт, вносимые потери до 0,5 дБ, развязка не менее 40 дБ, возвратные потери от 16 дБ, разъёмы N (розетка).
Как устроена ДУ-50/2500
ДУ-50/2500 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-50/2500 — 50–500 / 700–2500 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
Пассивная интермодуляция ДУ-50/2500 — не более −150 дБн при 2 × 20 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. Допустимая мощность на вход ДУ-50/2500 — 50 Вт. Разъёмы ДУ-50/2500: N (розетка).
Вносимые потери ДУ-50/2500 — не более 0,5 дБ. Развязка между портами не менее 40 дБ. Конструкция ДУ-50/2500: защита IP65; работает при −20…+60 °C.
Где применяют
- Ввод радиосвязи 50–500 МГц и сотового сигнала в общую антенну или кабель.
- Маломощные тракты репитеров и абонентских терминалов.
- Испытательные стенды, где нужно разделить нижний и верхний диапазоны.
- Работа приёма и передачи на одну антенну (ДУ-50/2500).
- Ретрансляторы и базовые станции радиосетей — ДУ-50/2500.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 50–500 / 700–2500 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−150 дБн при 2 × 20 дБм |
| Возвратные потери | ≥16 дБ |
| Развязка / подавление | ≥40 дБ |
| Вносимые потери | ≤0,5 дБ |
Исполнения
| Артикул | Полосы, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM ДУ-50/2500 | 50–500 / 700–2500 | 50–500 / 700–2500 | 50 Вт | ≥16 дБ | ≤−150 дБн при 2 × 20 дБм | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Как подобрать ДУ-50/2500
- Мощность до 50 Вт — для маломощных систем, а не для передатчиков базовых станций.
- Нижняя граница 50 МГц: проверьте частоты самой низкой системы.
- Полоса 500–700 МГц не входит ни в один порт.
- Суммарная мощность передатчиков на входе ДУ-50/2500 — не выше 50 Вт, с запасом на пиковые значения.
- Если на ДУ-50/2500 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −150 дБн при 2 × 20 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM ДУ-50/2500 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −150 дБн при 2 × 20 дБм?
Чем ниже это значение у ДУ-50/2500, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
