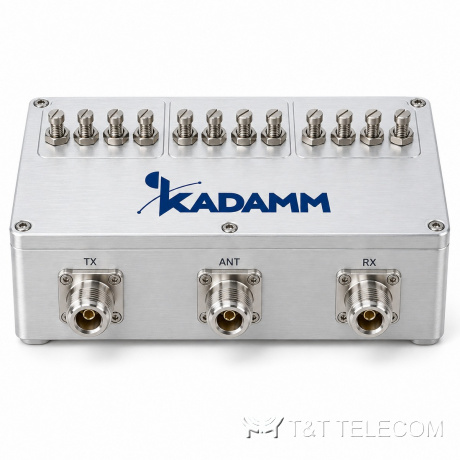

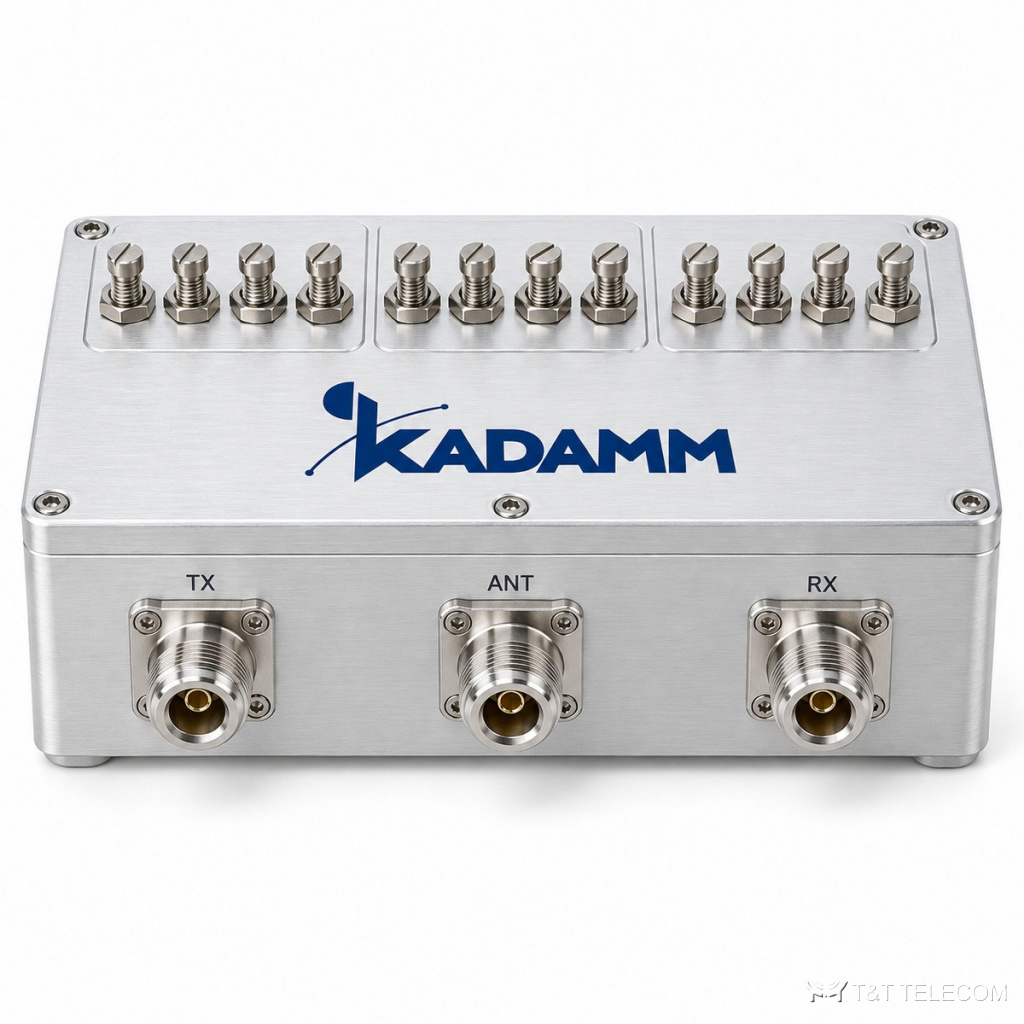

KADAMM ДУ-380/520: дуплексер для полос 380–520 МГц. Дуплексная схема ДУ-380/520 позволяет обойтись одной антенной вместо двух — для приёма и передачи. Ключевые данные ДУ-380/520: потери не более 1,5–2,0 дБ (по исполнению); развязка ≥60 дБ; мощность по исполнению, см. таблицу; разъёмы N.
Принцип работы и конструкция
ДУ-380/520 разделяет передачу и приём по частоте и позволяет работать на одну антенну одновременно на передачу и на приём: фильтры не пускают мощность передатчика во вход приёмника. Рабочая полоса ДУ-380/520 — 380–520 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
КСВН ДУ-380/520 — не более 1,35: обратно отражается не больше 2,2 % подводимой мощности. Разъёмы ДУ-380/520: розетка N. Развязка между портами не менее 60 дБ.
Область применения
- Диапазоны ДУ-380/520 подходят для: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Ретрансляторы радиосвязи и базовые станции: ДУ-380/520 обеспечивает работу на приём и передачу через одну антенну.
- Для ДУ-380/520: работа приёма и передачи на одну антенну.
- Ретрансляторы и базовые станции радиосетей — ДУ-380/520.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–520 МГц |
| Разнос частот | 10 МГц (ДУ-380/520-10-50), 10 МГц (ДУ-380/520-10-100), 4–20 МГц (ДУ-380/520-4-30), 10 МГц (ДУ-380/520-10-50-60), 10 МГц (ДУ-380/520-10-50-90) |
| Полоса канала | 2–3 МГц / 5–6 МГц / ±100…±400 кГц / 5 МГц (по исполнению) |
| Вносимые потери | не более 1,5–2,0 дБ (по исполнению) |
| Развязка | ≥60 дБ |
| КСВН | ≤1,35 |
| Мощность | по исполнению, см. таблицу |
| Волновое сопротивление | 50 Ом |
| Разъёмы | розетка N |
| Рабочая температура | −20 … +50 °C (ДУ-380/520-4-30); для остальных исполнений уточняйте у менеджера |
Артикулы серии
| Артикул | Разнос | Полоса канала | Потери | Развязка | КСВН | Мощность | Масса | Габариты |
|---|---|---|---|---|---|---|---|---|
| KADAMM ДУ-380/520-10-50 | 10 МГц | 2–3 МГц | ≤2,0 дБ | ≥80 дБ | ≤1,30 | 50 Вт (опц. до 100 Вт) | 1,6 кг | 177×98×85 мм |
| KADAMM ДУ-380/520-10-100 | 10 МГц | 5–6 МГц | ≤2,0 дБ | ≥85 дБ | ≤1,30 | 100 Вт (опц. до 200 Вт) | 2 кг | 177×134×85 мм |
| KADAMM ДУ-380/520-4-30 | 4–20 МГц | ±100…±400 кГц | ≤1,5 дБ | ≥75 дБ | ≤1,35 | 30 Вт макс. | 1,2 кг | 187×78×58 мм |
| KADAMM ДУ-380/520-10-50-60 | 10 МГц | 5 МГц | ≤2,0 дБ | ≥60 дБ | ≤1,35 | 50 Вт макс. | 1,2 кг | 129×154×65 мм |
| KADAMM ДУ-380/520-10-50-90 | 10 МГц | 5 МГц | ≤2,0 дБ | ≥90 дБ | ≤1,35 | 50 Вт макс. | 2,5 кг | 228×154×65 мм |
Как подобрать
- Сверьте частоты вашей сети с полосами ДУ-380/520: 380–520 МГц.
- Подавление или развязка ДУ-380/520 — ≥60 дБ: этого должно хватать для уровня помехи на площадке.
- Вносимые потери ДУ-380/520 в полосе — не более 1,5–2,0 дБ (по исполнению); их учитывают в расчёте уровня.
- Мощность на входах ДУ-380/520 — не выше по исполнению, см. таблицу.
- Под разъёмы ДУ-380/520 (N) готовят джамперы того же типа.
Классификация и стандарты
| Показатель | Документ |
|---|---|
| Наименование по номенклатуре РФ | Дуплексер (фильтр дуплексный) коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Поставка и документы
Подберём KADAMM ДУ-380/520 по схеме вашей базовой станции или DAS и укомплектуем заказ. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Чем ДУ-380/520 отличается от диплексера?
Диплексер объединяет два разных диапазона, а ДУ-380/520 разделяет приём и передачу внутри одной пары частот одной системы.
Какие разъёмы у ДУ-380/520?
N; другие исполнения — уточняйте при заказе.
Можно ли перенастроить ДУ-380/520 на другие частоты?
Полосы ДУ-380/520 заданы при изготовлении: 380–520 МГц. Под другой частотный план подбирают исполнение с нужным разносом приёма и передачи.
Что означает КСВН не более 1,35?
Доля отражённой мощности при таком КСВН у ДУ-380/520 — не больше 2,2 %, остальное уходит в антенну.
