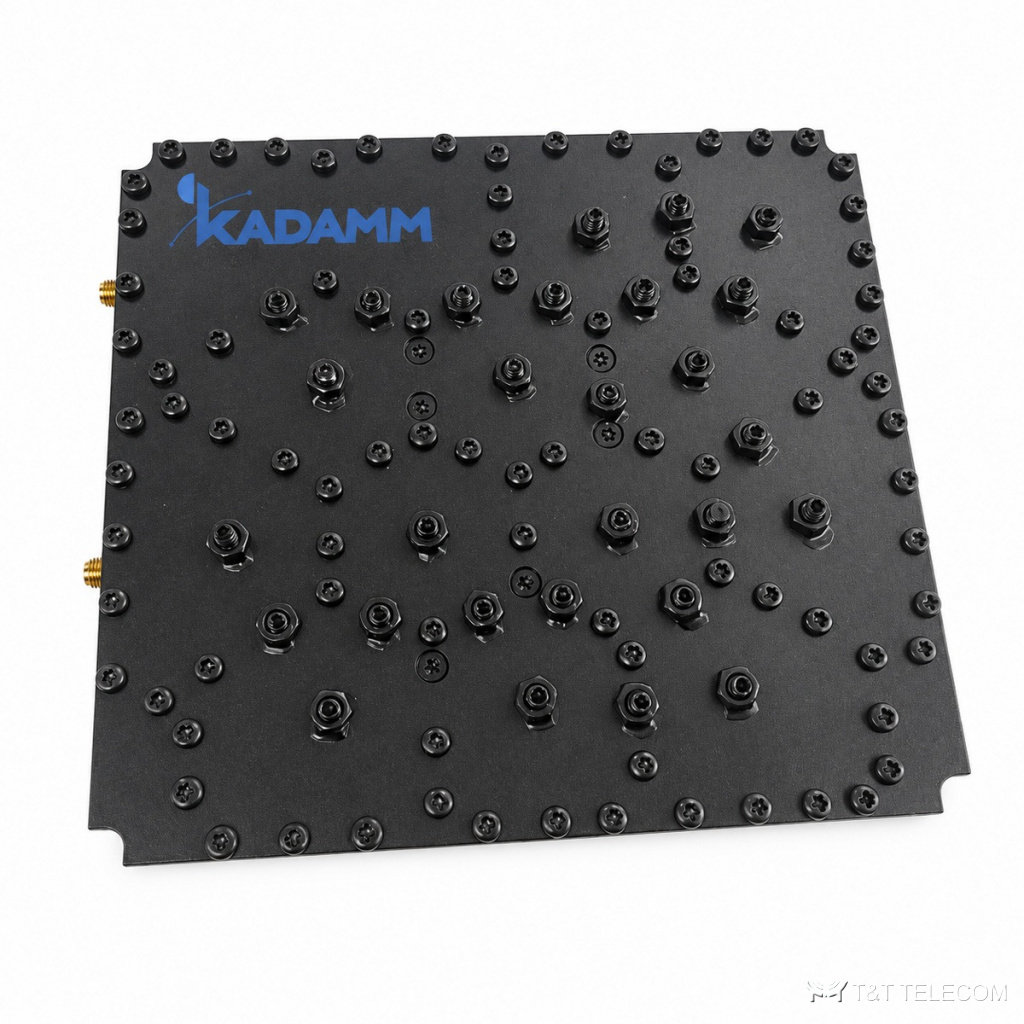

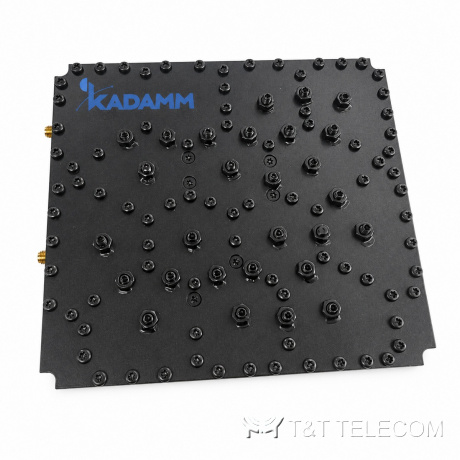

Мультиплексор KADAMM МП-2-910+920 — 902–915 / 920–928 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-2-910+920 — узкополосный диплексер на две соседние полосы 902–915 и 920–928 МГц, разделённые зазором 5 МГц. Развязка 42 дБ, подавление не менее 42 дБ в 850–895 и 940–1000 МГц, потери до 2 дБ, КСВН до 1,3, 10 Вт, разъёмы SMA.
Как устроена МП-2-910+920
МП-2-910+920 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-2-910+920 — 902–915 / 920–928 МГц, в неё попадают ISM 868 МГц. КСВН МП-2-910+920 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-2-910+920 — 10 Вт. Разъёмы МП-2-910+920: SMA (розетка).
Вносимые потери МП-2-910+920 — не более 2,0 дБ. Выходов: 2. Развязка между портами 42 дБ. Подавление вне полосы не менее 42 дБ при 850–895 МГц.
Где применяют
- Системы 900 МГц: RFID, телеметрия, IoT в диапазоне 902–928 МГц.
- Раздельный приём и передача на близких частотах.
- Защита от соседних сотовых полос 850 и 950 МГц.
- Для МП-2-910+920: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий (МП-2-910+920).
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 902–915 / 920–928 МГц |
| Мощность | 10 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,3 |
| Вносимые потери | ≤2,0 дБ |
| Развязка между каналами | 42 дБ |
| Внеполосное подавление | ≥42 дБ при 850–895 МГц |
| Внеполосное подавление | ≥42 дБ при 940–1000 МГц |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-2-910+920 | 902–915 / 920–928 | 902–915 / 920–928 | 10 Вт (средняя) | ≤1,3 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать МП-2-910+920
- Мощность до 10 Вт.
- Потери до 2 дБ — плата за узкие полосы.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе МП-2-910+920 — не выше 10 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-2-910+920 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
