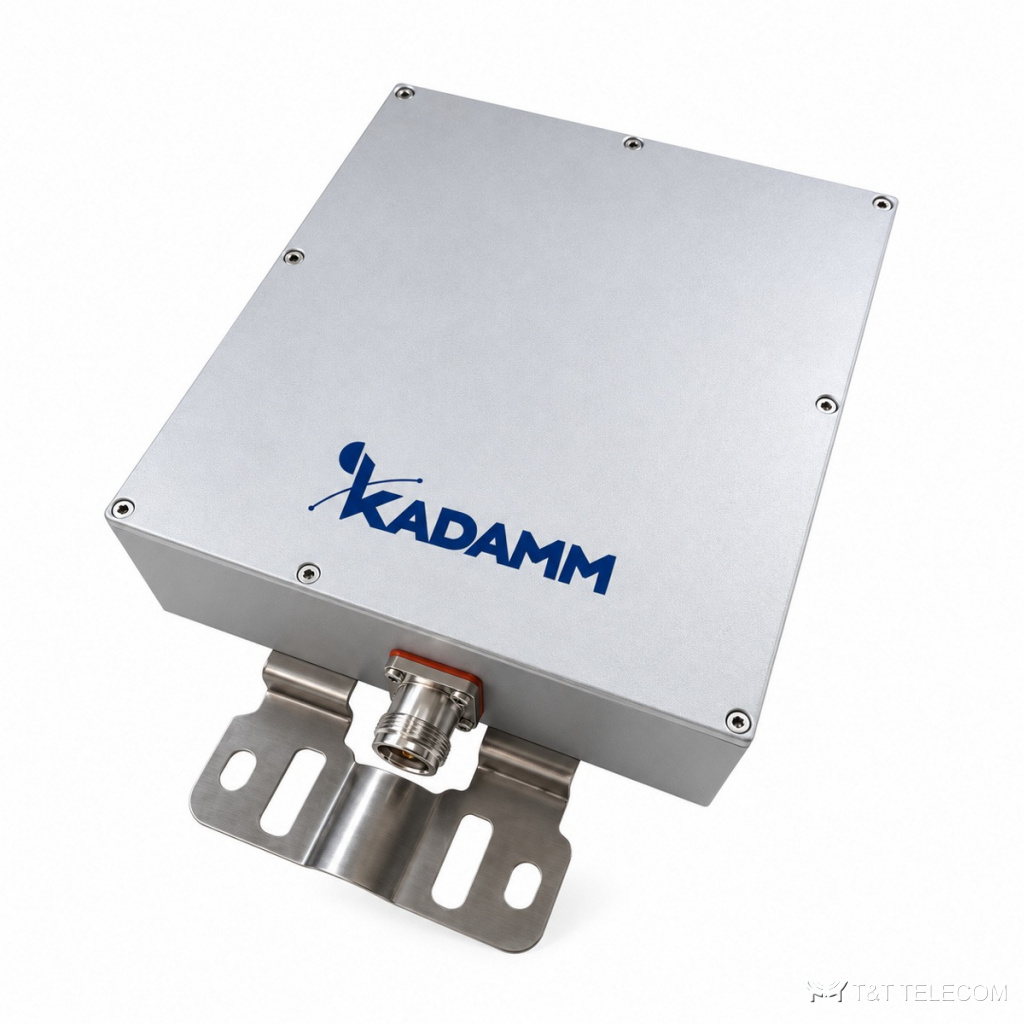

KADAMM МП-2-710+740 — узкополосный диплексер для двух каналов по 6 МГц: 710–716 и 740–746 МГц. Развязка между каналами не менее 90 дБ, внеполосное подавление в 4 МГц от края полосы — не менее 40 дБ. Средняя мощность 100 Вт, возвратные потери от 20 дБ, PIM3 до −155 дБн, корпус 192 × 171 × 51 мм, разъёмы 4.3-10.
Принцип работы и конструкция
МП-2-710+740 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-2-710+740 — 710–716 / 740–746 МГц. Пассивная интермодуляция МП-2-710+740 — не более −155 дБн при 2 × 43 дБм; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери.
Допустимая мощность на вход МП-2-710+740 — 100 Вт. Разъёмы МП-2-710+740: 4.3-10 (розетка). Вносимые потери МП-2-710+740 — 1,5 дБ (каждый канал). Выходов: 2. Развязка между портами не менее 90 дБ. Подавление вне полосы не менее 40 дБ. Конструкция МП-2-710+740: габариты 192 × 171 × 51 мм; работает при −30…+75 °C.
Где применяют
- Раздельные тракты приёма и передачи в полосе 700 МГц.
- Сети на выделенных каналах 710 и 740 МГц.
- Площадки с требованиями к низкой интермодуляции.
- Объединение нескольких диапазонов на одну антенну или фидер (МП-2-710+740).
- Распределённые системы покрытия зданий — МП-2-710+740.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 710–716 / 740–746 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 43 дБм |
| Возвратные потери | ≥ 20 дБ |
| Вносимые потери | 1,5 дБ (каждый канал) |
| Развязка между каналами | ≥90 дБ |
| Внеполосное подавление (в 4 МГц от края полосы) | ≥ 40 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-2-710+740 | 710–716 / 740–746 | 710–716 / 740–746 | 100 Вт (средняя) | ≥ 20 дБ | ≤−155 дБн при 2 × 43 дБм | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 192 × 171 × 51 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+75 °C |
Как подобрать МП-2-710+740
- Развязка 90 дБ позволяет приёму и передаче работать на одну антенну.
- Вносимые потери — 1,5 дБ на канал.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе МП-2-710+740 — не выше 100 Вт, с запасом на пиковые значения.
- Если на МП-2-710+740 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн при 2 × 43 дБм), иначе выигрыш теряется.
Поставка
Подберём исполнение KADAMM МП-2-710+740 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
Вопросы и ответы
Что даёт интермодуляция не более −155 дБн при 2 × 43 дБм?
Чем ниже это значение у МП-2-710+740, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM МП-2-710+740 — техническое описание 195.97 КБ
