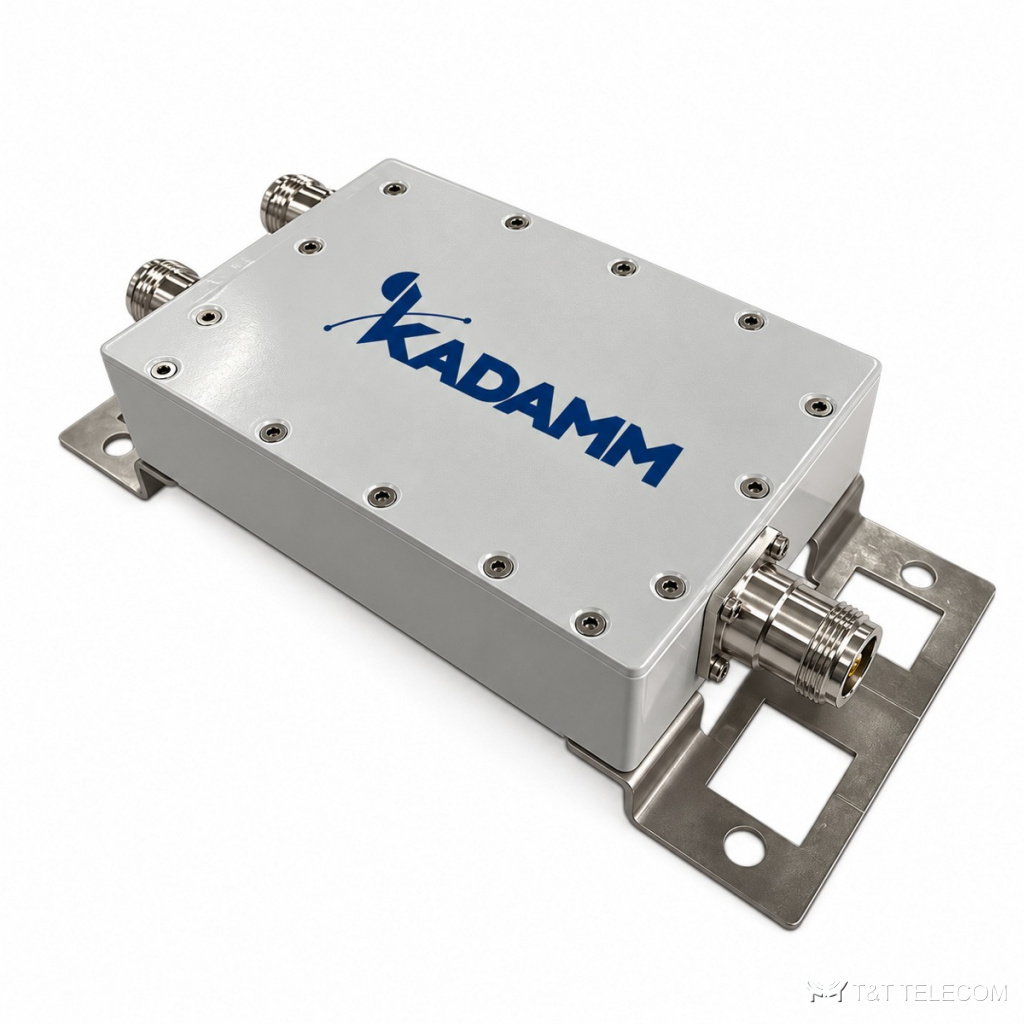

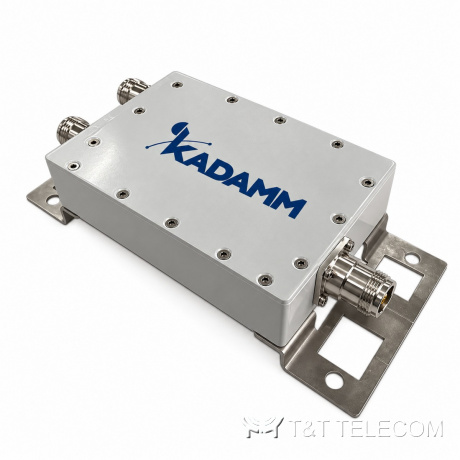

Мультиплексор KADAMM МП-2-500+2800 — 80–960 / 1695–3900 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-2-500+2800 — широкополосный диплексер для DAS: порт 80–960 МГц собирает радиосвязь и нижние сотовые полосы, порт 1695–3900 МГц — верхние полосы и 5G NR. Потери до 0,5 дБ, развязка от 50 дБ, мощность 100 Вт, разъёмы 4.3-10.
Принцип работы и конструкция
МП-2-500+2800 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-2-500+2800 — 80–960 / 1695–3900 МГц, в неё попадают УКВ-радиосвязь 136–174 МГц, TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900.
КСВН МП-2-500+2800 — не более 1,3(80–960 МГц; 1695–2700 МГц), не более 1,4(2700–3900 МГц): обратно отражается не больше 2,8 % подводимой мощности. Допустимая мощность на вход МП-2-500+2800 — 100 Вт. Разъёмы МП-2-500+2800: 4.3-10 (розетка). Вносимые потери МП-2-500+2800 — не более 0,5 дБ. Выходов: 2. Развязка между портами не менее 50 дБ.
Где применяют
- Разделение нижних и верхних полос в многосистемной DAS.
- Совмещение радиосвязи и сотовых сетей в одном кабеле.
- Системы с 5G NR до 3,9 ГГц.
- Объединение нескольких диапазонов на одну антенну или фидер — МП-2-500+2800.
- Распределённые системы покрытия зданий — МП-2-500+2800.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 80–960 / 1695–3900 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| КСВН | ≤1,3(80–960 МГц; 1695–2700 МГц), ≤1,4(2700–3900 МГц) |
| Вносимые потери | ≤ 0,5 дБ |
| Развязка / подавление | не менее 50 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-2-500+2800 | 80–960 / 1695–3900 | 80–960 / 1695–3900 | 100 Вт | ≤1,3(80–960 МГц; 1695–2700 МГц), ≤1,4(2700–3900 МГц) | — | 4.3-10 (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Как подобрать МП-2-500+2800
- КСВН 1,3 до 2700 МГц и 1,4 в 2700–3900 МГц.
- Мощность до 100 Вт.
- Разъёмы 4.3-10 (розетка).
- Суммарная мощность передатчиков на входе МП-2-500+2800 — не выше 100 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-2-500+2800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM МП-2-500+2800 — техническое описание 199.42 КБ
