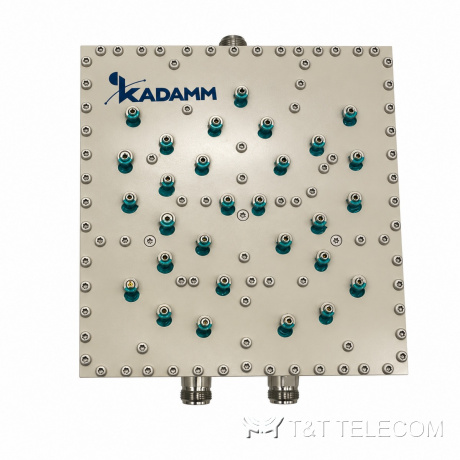

Мультиплексор KADAMM МП-2-390+420 — 380–400 / 410–430 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-2-390+420 — диплексер ДМВ на две соседние полосы: 380–400 МГц (TETRA) и 410–430 МГц. Каждый порт подавляет полосу соседа не менее чем на 50 дБ. Потери до 1 дБ, возвратные потери от 20 дБ, мощность 50 Вт, корпус 165 × 160 × 56 мм, разъёмы N.
Как устроена МП-2-390+420
МП-2-390+420 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-2-390+420 — 380–400 / 410–430 МГц. Допустимая мощность на вход МП-2-390+420 — 50 Вт. Разъёмы МП-2-390+420: N (розетка).
Вносимые потери МП-2-390+420 — не более 1,0 дБ / не более 1,0 дБ. Выходов: 2. Развязка между портами не менее 50 при 410–430 МГц / не менее 50 при 380–400 МГц дБ. Конструкция МП-2-390+420: габариты 165 × 160 × 56 мм; защита IP54; работает при −30…+70 °C.
Где применяют
- Совместная работа сети TETRA и системы 410–430 МГц на общей антенне.
- Разделение двух радиосетей ДМВ в кабельной системе здания.
- Тракты до 50 Вт.
- Объединение нескольких диапазонов на одну антенну или фидер (МП-2-390+420).
- Распределённые системы покрытия зданий — МП-2-390+420.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 380–400 / 410–430 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 1,0 дБ / ≤ 1,0 дБ |
| Развязка / подавление | не менее 50 дБ при 410–430 МГц / не менее 50 дБ при 380–400 МГц |
| Возвратные потери | возвратные потери ≥20 дБ |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-2-390+420 | 380–400 / 410–430 | 380–400 / 410–430 | 50 Вт | возвратные потери ≥20 дБ | — | N (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 165 × 160 × 56 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+70 °C |
| Степень защиты | IP54 |
Как подобрать МП-2-390+420
- Зазор между полосами — 10 МГц, подавление соседа от 50 дБ.
- Мощность до 50 Вт.
- Разъёмы N (розетка).
- Суммарная мощность передатчиков на входе МП-2-390+420 — не выше 50 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-2-390+420 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
