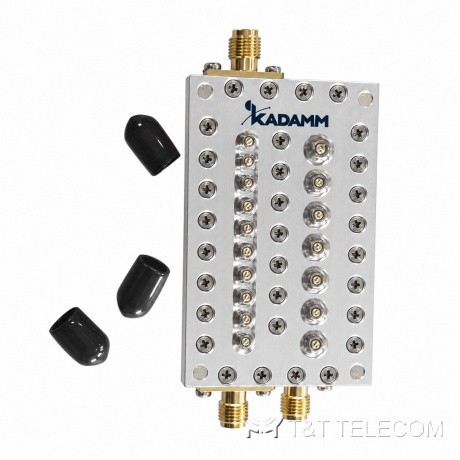

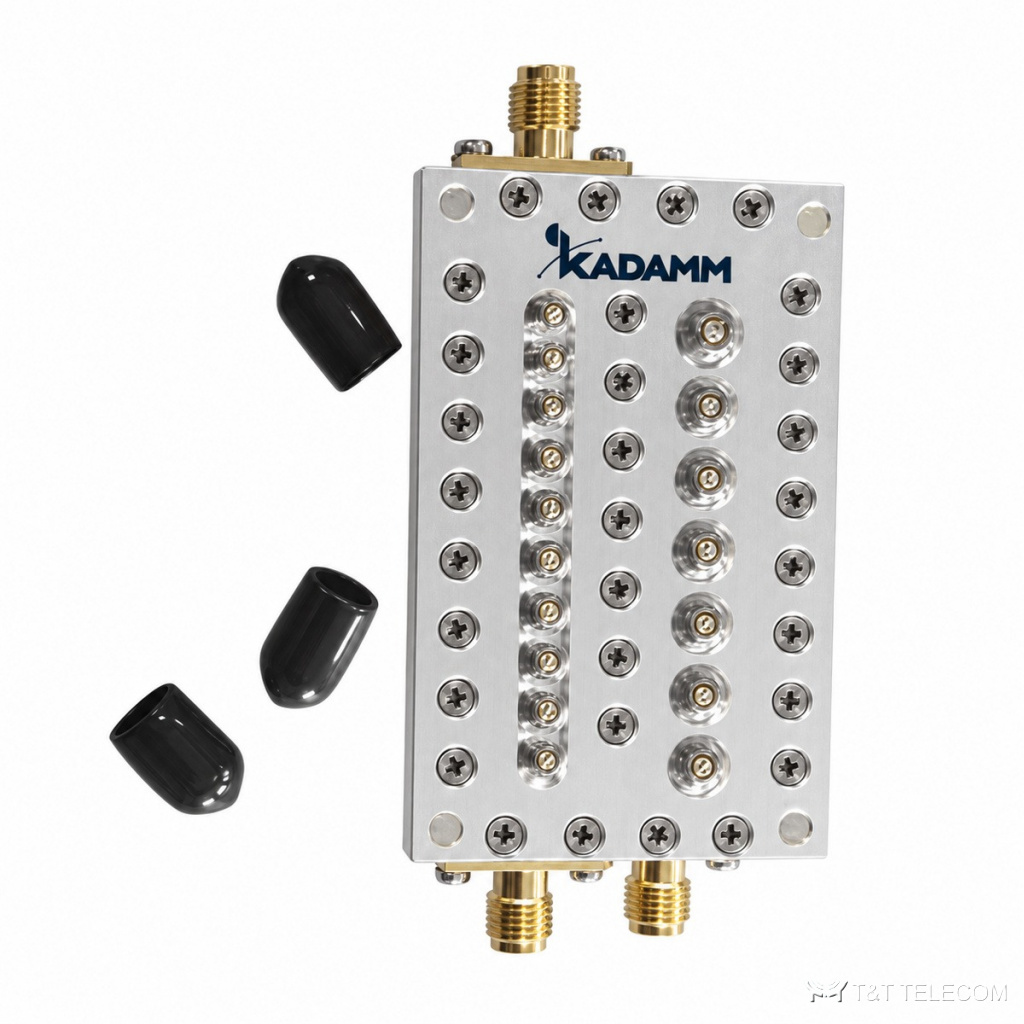

Мультиплексор KADAMM МП-2-2400+6200 — 2400–2500 / 5100–7200 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM МП-2-2400+6200 — диплексер Wi-Fi: порт 2400–2500 МГц и порт 5100–7200 МГц (Wi-Fi 5 и 6E). Позволяет подключить двухдиапазонную точку доступа к одной антенне или кабелю. Потери до 1 дБ, возвратные потери от 16 дБ, 20 Вт, разъёмы SMA.
Как устроена МП-2-2400+6200
МП-2-2400+6200 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-2-2400+6200 — 2400–2500 / 5100–7200 МГц, в неё попадают Wi-Fi 2,4 ГГц, Wi-Fi 5 ГГц, Wi-Fi 6E.
Допустимая мощность на вход МП-2-2400+6200 — 20 Вт. Разъёмы МП-2-2400+6200: SMA (розетка). Вносимые потери МП-2-2400+6200 — не более 1,0 / не более 1,0 дБ. Выходов: 2. Конструкция МП-2-2400+6200: работает при −25…+55 °C.
Где применяют
- Точки доступа Wi-Fi 2,4 / 5 / 6 ГГц на общей антенне.
- Беспроводные сети в DAS.
- Маломощные тракты.
- Для МП-2-2400+6200: объединение нескольких диапазонов на одну антенну или фидер.
- Распределённые системы покрытия зданий — МП-2-2400+6200.
Технические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 2400–2500 / 5100–7200 МГц |
| Мощность | 20 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤1,0 / ≤1,0 дБ |
| Возвратные потери, дБ | ≥ 16 |
Исполнения
| Артикул | Полосы каналов, МГц | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём |
|---|---|---|---|---|---|---|
| KADAMM МП-2-2400+6200 | 2400–2500 / 5100–7200 | 2400–2500 / 5100–7200 | 20 | ≥ 16 | — | SMA (розетка) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | SMA (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −25…+55 °C |
Как подобрать МП-2-2400+6200
- Верхний порт охватывает 5100–7200 МГц — с запасом для Wi-Fi 6E.
- Мощность до 20 Вт.
- Разъёмы SMA (розетка).
- Суммарная мощность передатчиков на входе МП-2-2400+6200 — не выше 20 Вт, с запасом на пиковые значения.
Поставка
Подберём исполнение KADAMM МП-2-2400+6200 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM МП-2-2400+6200 — техническое описание 211.82 КБ
