Мультиплексор KADAMM МП-2-1400+2600 — 698–2170 / 2400–2700 МГц

Мультиплексор KADAMM МП-2-1400+2600 — 698–2170 / 2400–2700 МГц
Диплексеры
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM МП-2-1400+2600 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

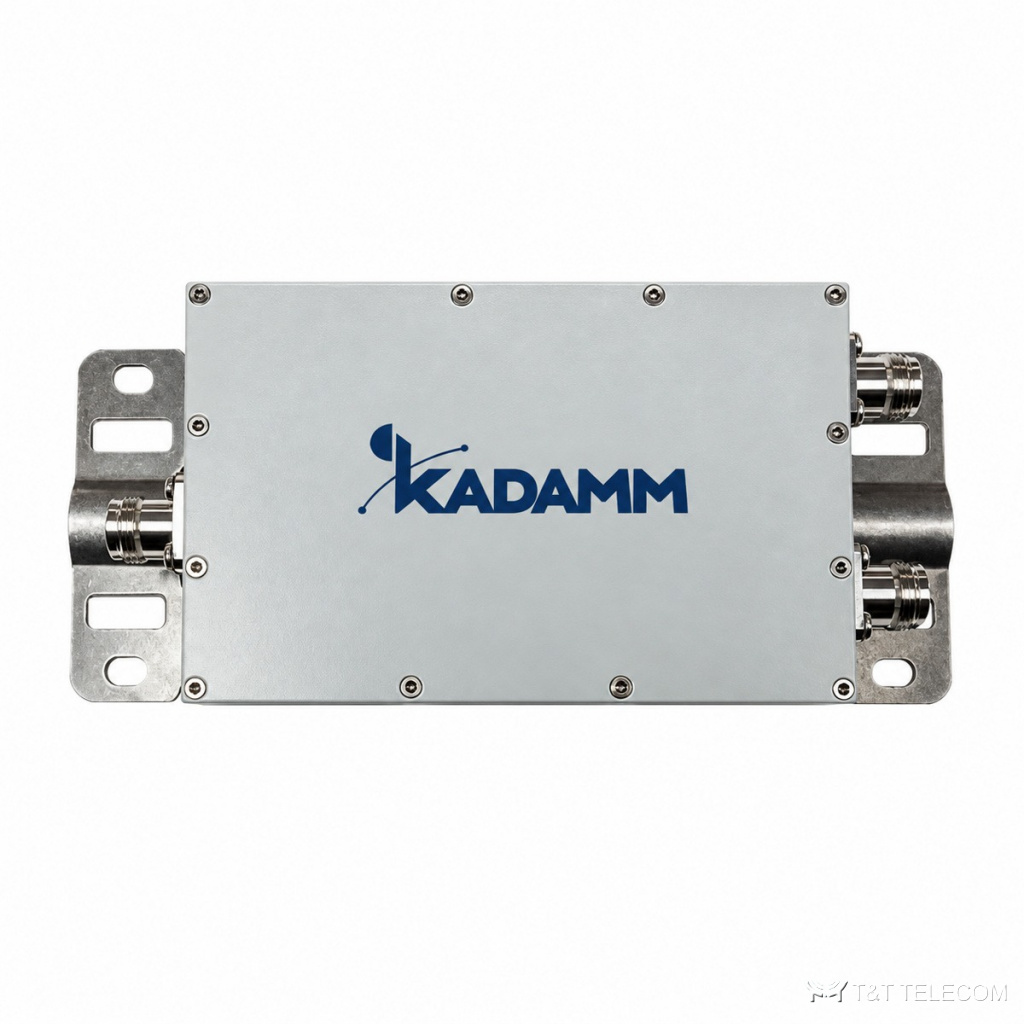

KADAMM МП-2-1400+2600 — диплексер, который делит тракт на два плеча: 698–2170 МГц и 2400–2700 МГц. Подавление соседнего плеча от 50 дБ, потери до 0,5 дБ, 300 Вт на порт, PIM3 до −155 дБн, разъёмы 4.3-10.

Устройство и принцип работы

МП-2-1400+2600 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-2-1400+2600 — 698–2170 / 2400–2700 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, Wi-Fi 2,4 ГГц, LTE-2600.

Пассивная интермодуляция МП-2-1400+2600 — не более −155 дБн при 2 × 20 Вт; при нескольких мощных несущих продукты интермодуляции попадают в полосу приёма, поэтому этот параметр так же важен, как вносимые потери. КСВН МП-2-1400+2600 — не более 1,3: обратно отражается не больше 1,7 % подводимой мощности. Допустимая мощность на вход МП-2-1400+2600 — 300 Вт. Разъёмы МП-2-1400+2600: 4.3-10 (розетка).

Вносимые потери МП-2-1400+2600 — не более 0,5 дБ / не более 0,5 дБ. Выходов: 2. Развязка между портами не менее 50 при 2400–2700 МГц / не менее 50 при 698–2170 МГц дБ. Конструкция МП-2-1400+2600: габариты 176 × 112 × 38 мм; масса 1,60 кг; защита IP65; работает при 0…+55 °C.

Где применяют

  • Отделение диапазона 2600 МГц от нижних сотовых полос в одном фидере.
  • Подключение LTE 2600 к общей антенне DAS.
  • Мощные тракты до 300 Вт.
  • Объединение нескольких диапазонов на одну антенну или фидер (МП-2-1400+2600).
  • Для МП-2-1400+2600: распределённые системы покрытия зданий.

Технические характеристики

ПараметрЗначение
Рабочая полоса698–2170 / 2400–2700 МГц
Мощность300 Вт
Волновое сопротивление50 Ом
PIM3≤−155 дБн при 2 × 20 Вт
КСВН≤1,3
Вносимые потери≤0,5 дБ / ≤0,5 дБ
Развязка / подавление≥50 дБ при 2400–2700 МГц / ≥50 дБ при 698–2170 МГц

Исполнения

АртикулПолосы каналов, МГцПолоса, МГцМощность, ВтКСВНPIM3Разъём
KADAMM МП-2-1400+2600698–2170 / 2400–2700698–2170 / 2400–2700300 Вт / 300 Вт≤1,3≤−155 дБн при 2 × 20 Вт4.3-10 (розетка)

Механика и условия эксплуатации

ПараметрЗначение
Разъёмы4.3-10 (розетка)
Габариты176 × 112 × 38 мм
Масса1,60 кг
Температура эксплуатации0…+55 °C
Степень защитыIP65

Как подобрать МП-2-1400+2600

  • Разрыв между плечами — 2170–2400 МГц: проверьте, что ваши полосы туда не попадают.
  • Корпус 176 × 112 × 38 мм, 1,6 кг, защита IP65.
  • Рабочая температура 0…+55 °C — для помещений и укрытых мест.
  • Суммарная мощность передатчиков на входе МП-2-1400+2600 — не выше 300 Вт, с запасом на пиковые значения.
  • Если на МП-2-1400+2600 работают несколько несущих, перемычки и разъёмы берут того же класса по интермодуляции (не более −155 дБн при 2 × 20 Вт), иначе выигрыш теряется.

Поставка

Подберём исполнение KADAMM МП-2-1400+2600 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.

Вопросы и ответы

Что даёт интермодуляция не более −155 дБн при 2 × 20 Вт?
Чем ниже это значение у МП-2-1400+2600, тем меньше помех в полосе приёма от смешения нескольких мощных несущих — для многодиапазонных сайтов и DAS это одно из главных требований.

Что означает КСВН не более 1,3?
Доля отражённой мощности при таком КСВН у МП-2-1400+2600 — не больше 1,7 %, остальное уходит в антенну.
