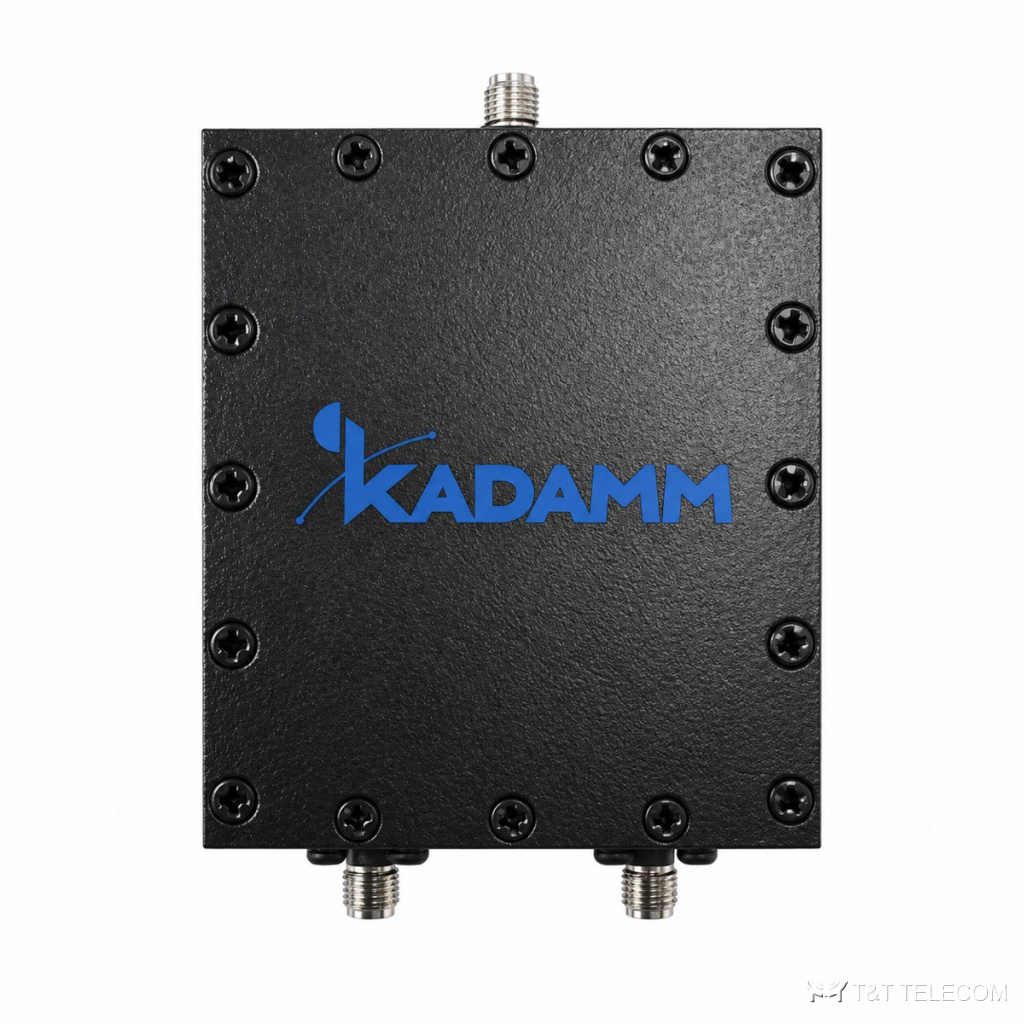

Мультиплексор KADAMM МП-2-100+800 — DC–240 / 330–1300 МГц

Мультиплексор KADAMM МП-2-100+800 — DC–240 / 330–1300 МГц
Диплексеры
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM МП-2-100+800 — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

KADAMM МП-2-100+800 — диплексер с портами DC–240 МГц и 330–1300 МГц. Нижний порт пропускает сигналы от постоянного тока, верхний — диапазон 330–1300 МГц. Мощность 35 Вт, развязка от 40 дБ, КСВН до 1,5, разъёмы SMA.

Как устроена МП-2-100+800

МП-2-100+800 сводит сигналы нескольких передатчиков или диапазонов в один фидер: каждый вход пропускает только свою полосу, а соседние полосы на нём подавлены. Рабочая полоса МП-2-100+800 — DC–240 / 330–1300 МГц, в неё попадают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.

КСВН МП-2-100+800 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход МП-2-100+800 — 35 Вт. Разъёмы МП-2-100+800: SMA (розетка). Вносимые потери МП-2-100+800 — 0,8 дБ при 0–240 МГц; не более 1,0 дБ при 330–1300 МГц. Выходов: 2. Развязка между портами не менее 40 дБ.

Конструкция МП-2-100+800: защита IP60; работает при −30…+60 °C.

Где применяют

  • Совмещение низкочастотных систем до 240 МГц и радиосвязи 330–1300 МГц на одной антенне.
  • Приёмные комплексы и стенды.
  • Маломощные тракты.
  • Объединение нескольких диапазонов на одну антенну или фидер (МП-2-100+800).
  • Распределённые системы покрытия зданий (МП-2-100+800).

Технические характеристики

ПараметрЗначение
Рабочая полосаDC–240 / 330–1300 МГц
Мощность35 Вт
Волновое сопротивление50 Ом
КСВН≤1,5
Развязка / подавление≥40 дБ
Вносимые потери0,8 дБ при 0–240 МГц; ≤1,0 дБ при 330–1300 МГц

Исполнения

АртикулПолосы каналов, МГцПолоса, МГцМощность, ВтКСВНPIM3Разъём
KADAMM МП-2-100+800DC–240 / 330–1300DC–240 / 330–130035 Вт≤1,5—SMA (розетка)

Механика и условия эксплуатации

ПараметрЗначение
РазъёмыSMA (розетка)
Габаритыуточняйте у менеджера
Массауточняйте у менеджера
Температура эксплуатации−30…+60 °C
Степень защитыIP60

Как подобрать МП-2-100+800

  • Потери — 0,8 дБ в нижнем порту и до 1 дБ в верхнем.
  • Мощность до 35 Вт.
  • Разъёмы SMA (розетка).
  • Суммарная мощность передатчиков на входе МП-2-100+800 — не выше 35 Вт, с запасом на пиковые значения.

Поставка

Подберём исполнение KADAMM МП-2-100+800 под частотный план и мощность объекта и поставим вместе с остальным трактом. Техническое описание серии — в документах карточки.

Вопросы и ответы

Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у МП-2-100+800 — не больше 4 %, остальное уходит в антенну.
