Модель KADAMM SCTC — секторные антенны. SCTC — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные SCTC: полоса 698–960 МГц; усиление 12 дБи; мощность до 100 Вт.
Устройство и принцип работы

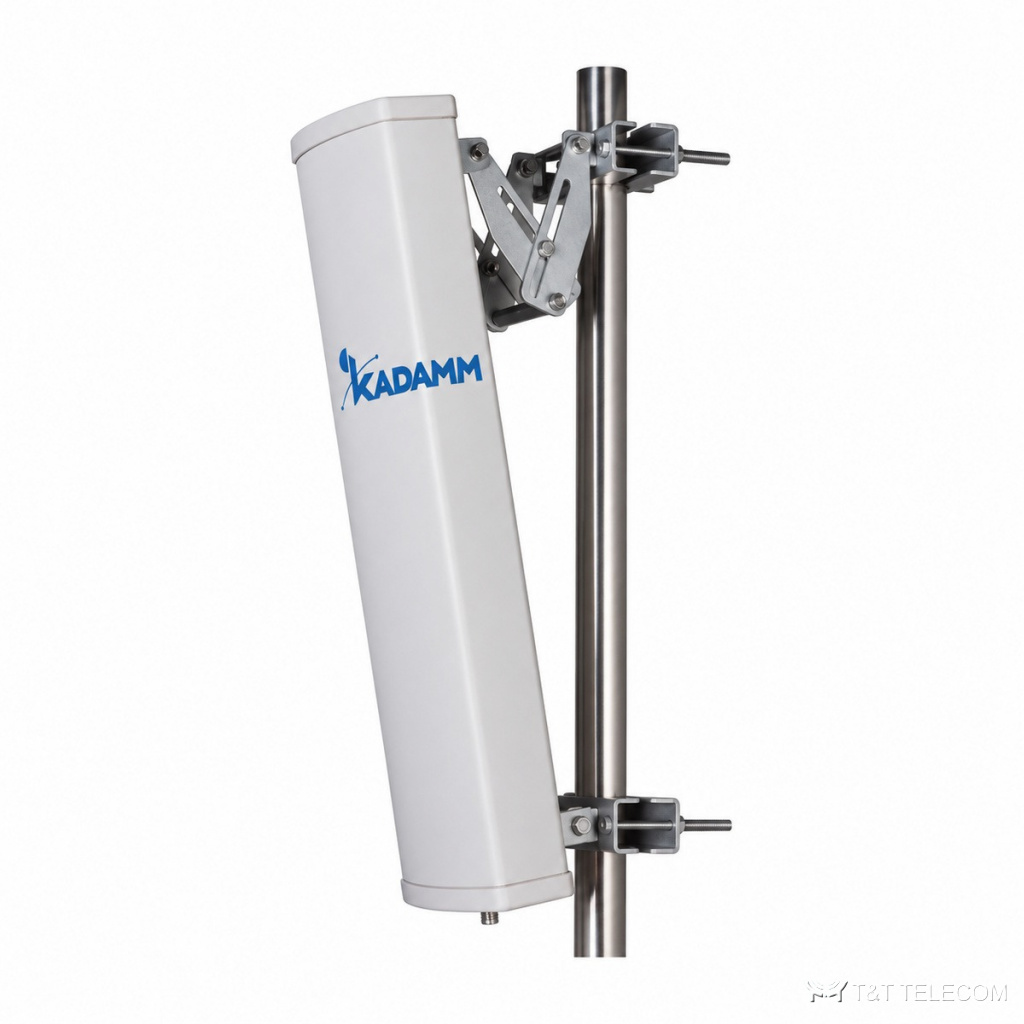

Секторная панель SCTC устроена как линейка излучателей над отражающим экраном под защитным кожухом: кожух бережёт элементы от влаги и льда и не искажает диаграмму, а экран делает антенну направленной — она обслуживает только свой сектор. Рабочая полоса SCTC — 698–960 МГц, в неё попадают LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Коэффициент усиления SCTC составляет 12 дБи (9,8 дБд). КСВН SCTC — не более 2: обратно отражается не больше 11,1 % подводимой мощности. Допустимая мощность на вход SCTC — 100 Вт. Конструкция SCTC: масса 4 кг; крепление на трубу мачта Ø40–Ø60 мм; работает при −40…+65 °C.
Где применяют
- Диапазоны SCTC: LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
- Объекты, где нужно это оборудование в тракте — SCTC.
- Макросайты операторов на мачтах, трубостойках и крышах — SCTC.
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых — SCTC.
- Совместное размещение операторов на разных системах одной антенны (SCTC).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 698–960 МГц (2G–5G, LTE, 5G NR) |
| Усиление | 12 дБи |
| Порты | 1 порт |
| КСВН | ≤2 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM SCTC-12 | 698-960 МГц | 12 | 65°/32° | 1 (вертикальная) | N (розетка) | 1600×288×130 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 4 кг |
Как подобрать
- Сверьте частоты своей сети с полосой SCTC — 698–960 МГц.
- Коэффициент усиления SCTC — 12 дБи; больше усиление — уже луч.
- Монтаж SCTC: мачта Ø40–Ø60 мм.
- Габариты и масса SCTC: 4 кг.
- Суммарная мощность передатчиков на входе SCTC — не выше 100 Вт, с запасом на пиковые значения.
Поставка и документы
Подберём KADAMM SCTC под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится SCTC?
Мачта Ø40–Ø60 мм.
Что нужно для подбора SCTC?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект SCTC.
Какие частоты поддерживает SCTC?
Рабочая полоса SCTC — 698–960 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, ISM 868 МГц.
Что означает КСВН не более 2?
Доля отражённой мощности при таком КСВН у SCTC — не больше 11,1 %, остальное уходит в антенну.
Сколько это в дБд — усиление 12 дБи?
9,8 дБд: от значения в дБи отнимают 2,15 дБ.
