KADAMM SCT900 — секторные антенны. SCT900 подключается к модему, терминалу телеметрии или встраивается в устройство. Ключевые параметры SCT900: полоса 860–930 МГц; усиление 12–13 дБи; мощность до 100 Вт.
Устройство и принцип работы

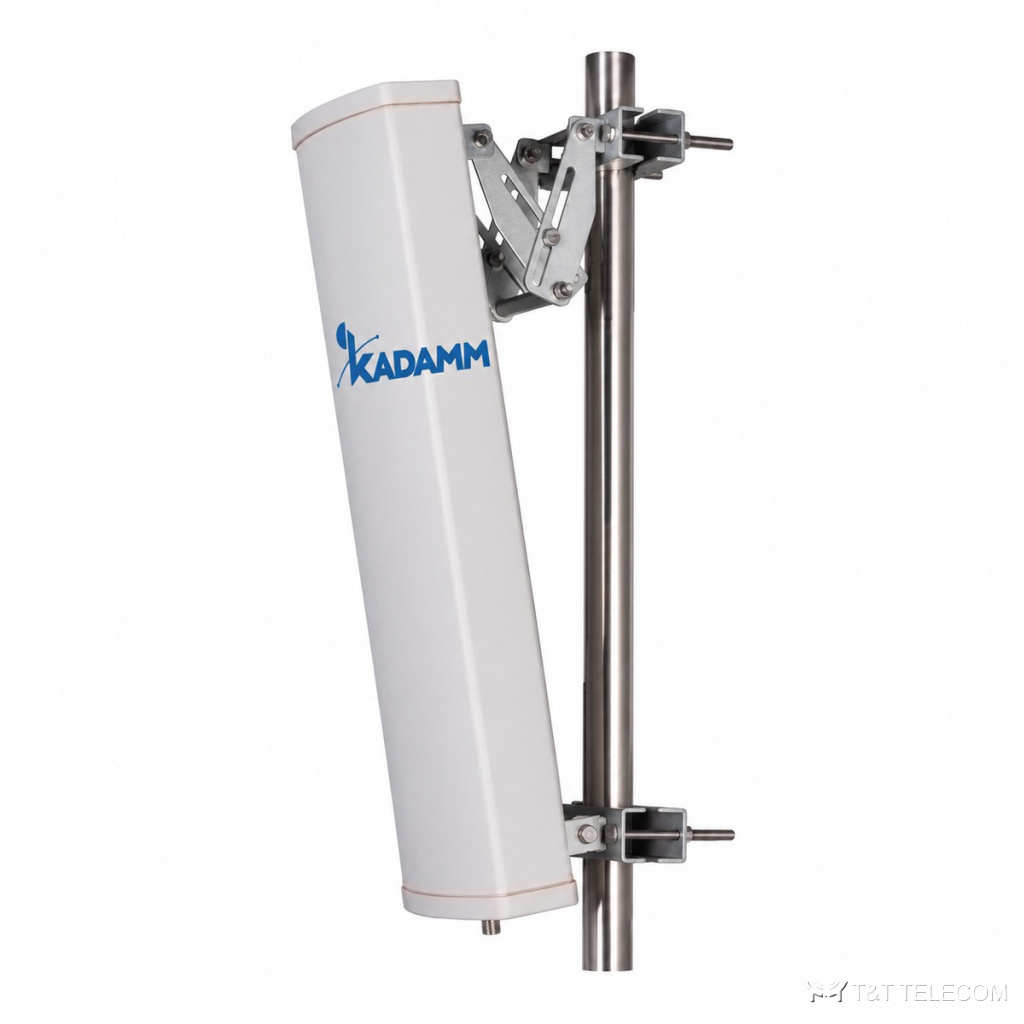

Внутри SCT900 — столбцы излучающих элементов над металлическим экраном, сверху радиопрозрачный кожух; экран не пускает излучение назад, поэтому вся мощность SCT900 уходит вперёд, в один сектор соты. Рабочая полоса SCT900 — 860–930 МГц, в неё попадают ISM 868 МГц.
Усиление SCT900 — 12–13 дБи. КСВН SCT900 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход SCT900 — 100 Вт. Конструкция SCT900: масса 3,5 кг, 6,75 кг; крепление на трубу мачта Ø40–Ø60 мм; работает при −40…+65 °C.
Область применения
- Полоса SCT900 охватывает ISM 868 МГц.
- Модемы и роутеры 4G — SCT900.
- Макросайты операторов на мачтах, трубостойках и крышах — SCT900.
- Модернизация сайта: одна многодиапазонная панель вместо нескольких старых (SCT900).
- Для SCT900: совместное размещение операторов на разных системах одной антенны.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 860–930 МГц (LoRa, ISM 868 / 915) |
| Усиление | 12–13 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM SCT900-12 | 860-930 МГц | 12 | 65°/35° | 1 (вертикальная) | N (розетка) | 650×280×125 мм |
| KADAMM SCT900-13 | 860-930 МГц | 13 | 120°/16° | 1 (вертикальная) | N (розетка) | 1150×290×130 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 3,5 кг, 6,75 кг |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой SCT900 — 860–930 МГц.
- Усиление SCT900 — 12–13 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж SCT900: мачта Ø40–Ø60 мм.
- Габариты и масса SCT900: 3,5 кг, 6,75 кг.
- Суммарная мощность передатчиков на входе SCT900 — не выше 100 Вт, с запасом на пиковые значения.
Поставка и документы
KADAMM SCT900 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у SCT900?
12–13 дБи.
Как крепится SCT900?
Мачта Ø40–Ø60 мм.
Что нужно для подбора SCT900?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект SCT900.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у SCT900 — не больше 4 %, остальное уходит в антенну.
