KADAMM RF900: антенны RFID. RF900 подключается к модему, терминалу телеметрии или встраивается в устройство. Основные данные RF900: полоса 860–870 / 902–928 МГц; усиление 9–12 дБи; мощность до 100 Вт, 50 Вт.
Устройство и принцип работы

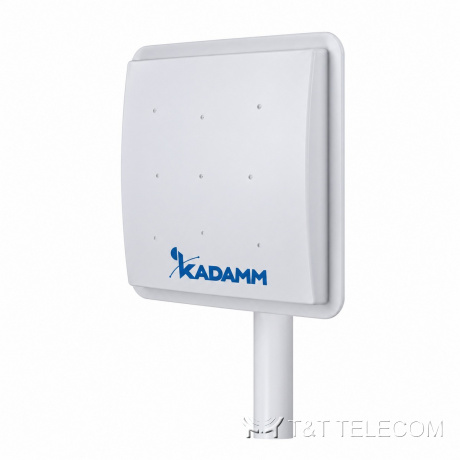

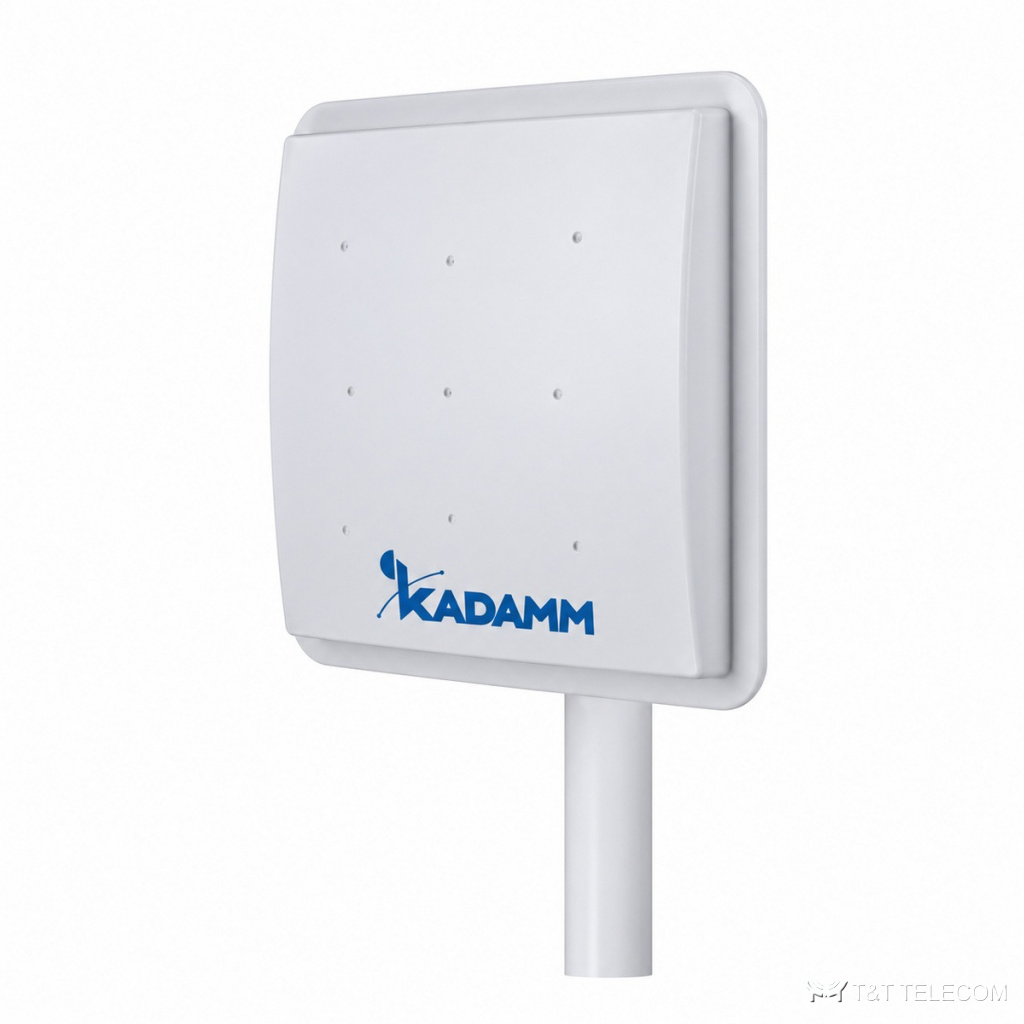

RF900 — антенна считывателя RFID: направленная панель освещает зону, в которой читаются метки. Рабочая полоса RF900 — 860–870 / 902–928 МГц, в неё попадают ISM 868 МГц. Длина волны на средней частоте нижнего диапазона RF900 около 35 см — от неё зависят размеры излучателей.
Усиление RF900 — 9–12 дБи. КСВН RF900 — не более 1,5: обратно отражается не больше 4 % подводимой мощности. Допустимая мощность на вход RF900 — 100 Вт, 50 Вт. Конструкция RF900: масса 0,5 кг, 2 кг; крепление на трубу мачта Ø40–Ø60 мм; работает при −40…+65 °C.
Для каких задач
- Полоса RF900 охватывает ISM 868 МГц.
- Модемы и роутеры 4G — RF900.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 860–870 / 902–928 МГц (LoRa, ISM 868 / 915) |
| Усиление | 9–12 дБи |
| Порты | 1 порт |
| КСВН | ≤1,5 |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 100 Вт, 50 Вт |
Исполнения
| Артикул | Полоса | Усиление, дБи | Ширина ДН Г / В | Порты (поляризация) | Разъём | Габариты |
|---|---|---|---|---|---|---|
| KADAMM RF900-12 | 902-928 МГц | 12 | 40°/40° | 1 (круговая правого вращения) | N (розетка) | 450×450×40 мм |
| KADAMM RF900-12A | 860-870 МГц | 12 | 40°/40° | 1 (круговая правого вращения) | N (розетка) | 450×450×40 мм |
| KADAMM RF900-9 | 902-928 МГц | 9 | 80°/68° | 1 (круговая правого вращения) | N (розетка) | 250×250×35 мм |
| KADAMM RF900-9A | 860-870 МГц | 9 | 65°/66° | 1 (круговая правого вращения) | N (розетка) | 250×250×35 мм |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Крепление | мачта Ø40–Ø60 мм |
| Рабочая температура | −40…+65 °C |
| Масса | 0,5 кг, 2 кг |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой RF900 — 860–870 / 902–928 МГц.
- Усиление RF900 — 9–12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Монтаж RF900: мачта Ø40–Ø60 мм.
- Габариты и масса RF900: 0,5 кг, 2 кг.
Поставка и документы
KADAMM RF900 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится RF900?
Мачта Ø40–Ø60 мм.
Что нужно для подбора RF900?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект RF900.
Какие частоты поддерживает RF900?
Рабочая полоса RF900 — 860–870 / 902–928 МГц. Это ISM 868 МГц.
Что означает КСВН не более 1,5?
Доля отражённой мощности при таком КСВН у RF900 — не больше 4 %, остальное уходит в антенну.
