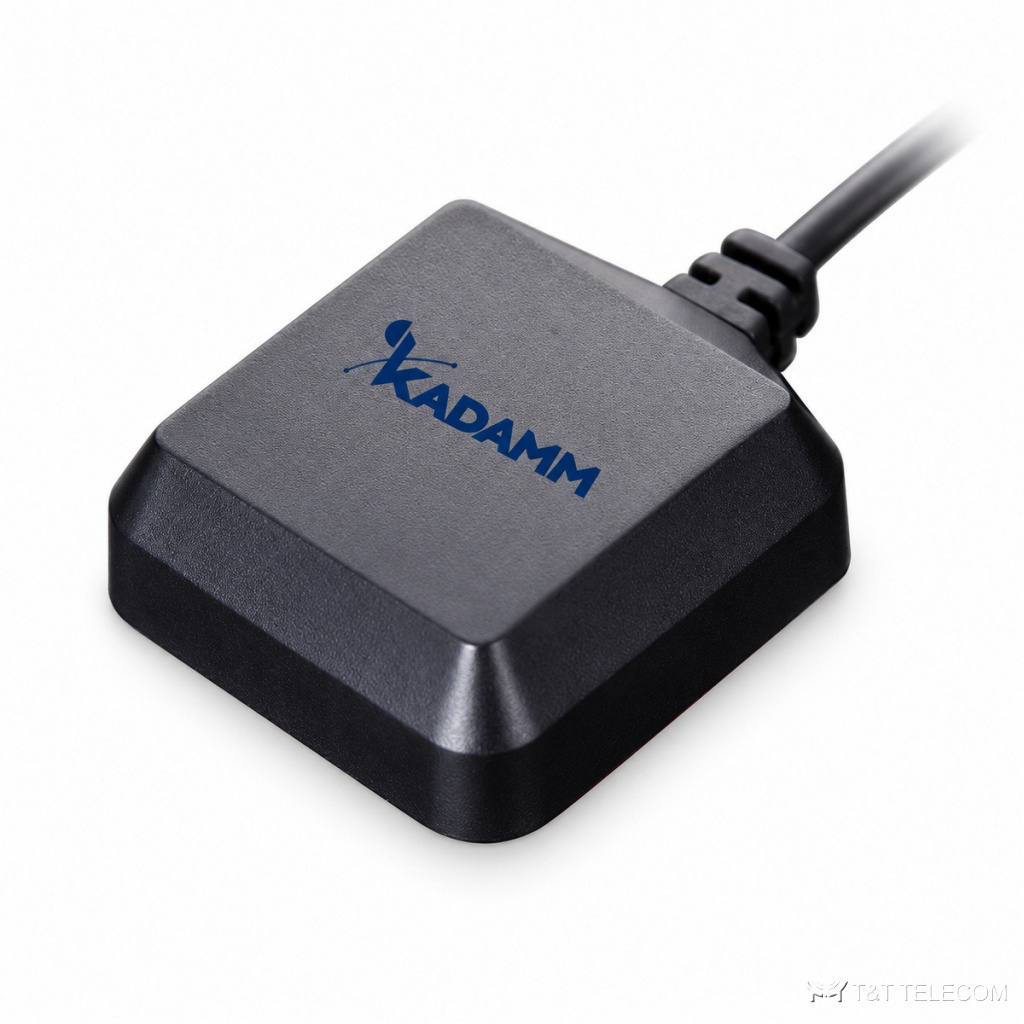

KADAMM GPS-L1-PM — пассивные выносные антенны GPS L1 на магните или клее. GPS-L1-PM принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GPS-L1-PM: полоса 1572,42–1578,42 МГц; усиление нет (пассивная); поляризация круговая правая (круговая правая).
Устройство и принцип работы
GPS-L1-PM принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPS-L1-PM круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GPS-L1-PM: SMA, MCX, FAKRA, SMB. Принимаемые системы: GPS. Питание не требуется по центральной жиле кабеля.
Область применения
- Синхронизация времени базовых станций и сетей — GPS-L1-PM.
- Навигация и мониторинг транспорта — GPS-L1-PM.
- Синхронизация базовых станций и сетевого оборудования по времени (GPS-L1-PM).
Технические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 5 МГц от центральной частоты |
| КСВН антенного элемента | GPS-L1-PM — менее 1,5; GPS-L1-PM2 — 1,5 |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частота | Усиление | КСВН | Кабель, разъём | Крепление |
|---|---|---|---|---|---|
| KADAMM GPS-L1-PM | 1575,42 ± 3 МГц (GPS) | 3 дБic в зенит | менее 1,5 | RG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | магнит или клей |
| KADAMM GPS-L1-PM2 | 1575,42 МГц (GPS) | 3 дБ | 1,5 | RG174, 3 или 5 м (другие — по заказу); SMA, SMB или MCX (другие — по заказу) | магнит или клей |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | GPS-L1-PM — 25 × 25 × 4 мм; GPS-L1-PM2 — уточняйте у менеджера |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | GPS-L1-PM — ABS; GPS-L1-PM2 — пластиковый корпус, чёрный |
| Рабочая температура | GPS-L1-PM — −40…+85 °C; GPS-L1-PM2 — уточняйте у менеджера |
| Относительная влажность | GPS-L1-PM — до 95 %; GPS-L1-PM2 — уточняйте у менеджера |
| Виброустойчивость | GPS-L1-PM — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GPS-L1-PM2 — уточняйте у менеджера |
Подбор под объект
- Сверьте частоты своей сети с полосой GPS-L1-PM — 1572,42–1578,42 МГц.
- Усиление GPS-L1-PM — нет (пассивная): от него зависит дальность и уровень сигнала у абонента.
- Проверьте, что приёмник подаёт в кабель напряжение не требуется — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GPS-L1-PM по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GPS-L1-PM?
нет (пассивная).
Что нужно для подбора GPS-L1-PM?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-PM.
Какие частоты поддерживает GPS-L1-PM?
Рабочая полоса GPS-L1-PM — 1572,42–1578,42 МГц.
Какие спутниковые системы принимает GPS-L1-PM?
GPS.
