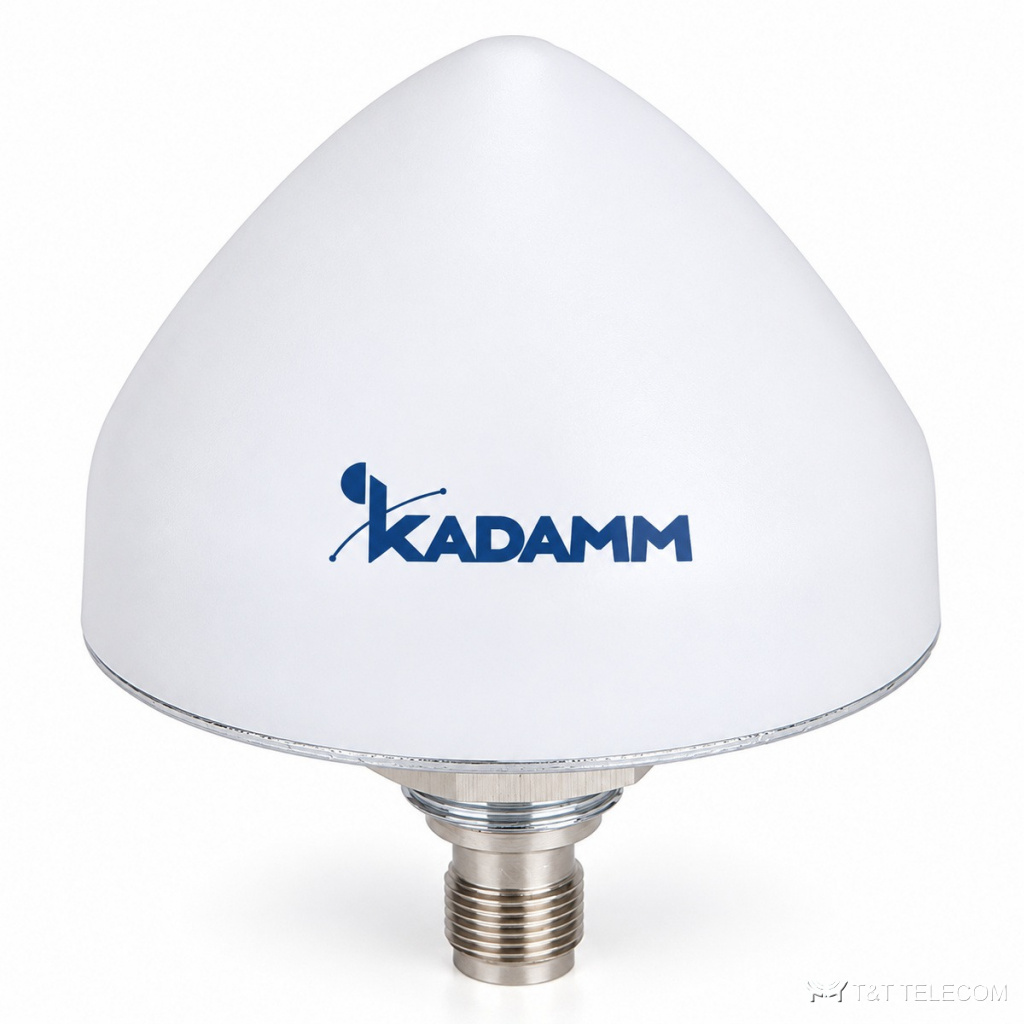

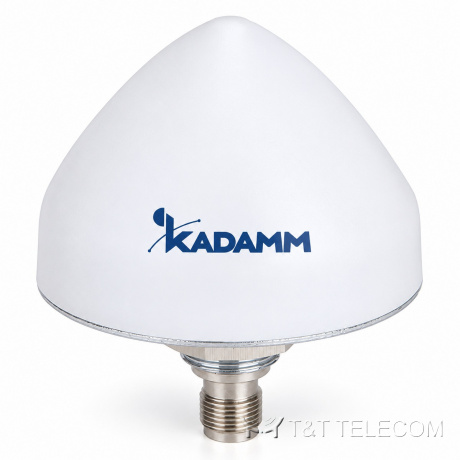

KADAMM GPS-L1-40T — антенна GPS L1 с МШУ 40 дБ, разъём TNC, на винт, IP67
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GPS-L1-40T — антенна GPS L1. GPS-L1-40T принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GPS-L1-40T: полоса 1572,42–1578,42 МГц; усиление 40 дБ; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GPS-L1-40T принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPS-L1-40T круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GPS-L1-40T: TNC. Принимаемые системы: GPS. Встроенный усилитель даёт 40 дБ — запас на потери кабеля до приёмника. Коэффициент шума менее 2,5 дБ. Коэффициент эллиптичности 4 дБ при 90°, 6 дБ при 20°. Питание 2 по центральной жиле кабеля, ток менее 25 мА.
Конструкция GPS-L1-40T: крепление: винт; защита IP67; работает при −40…+85 °C.
Область применения
- Транспортный мониторинг и тахографы — GPS-L1-40T.
- Навигация и мониторинг транспорта (GPS-L1-40T).
- Синхронизация базовых станций и сетевого оборудования по времени (GPS-L1-40T).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 ± 3 МГц (GPS) |
| Коэффициент усиления | 5 дБic в зенит (на пластине 100 мм) |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ± 5 МГц от центральной частоты |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | 4 дБ при 90°, 6 дБ при 20° |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление МШУ | 40 дБ (тип.) |
| Коэффициент шума | менее 2,5 дБ |
| Питание | 2,7–10 В DC |
| Потребляемый ток | менее 25 мА |
| КСВН выхода | менее 1,5 |
| Подавление вне полосы | не менее 50 дБ при отстройке ± 50 МГц |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | 25 × 25 × 6 мм |
| Габариты корпуса | уточняйте у менеджера |
| Разъём | TNC |
| Крепление | винт |
| Степень защиты | IP67 |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | 3 оси, 10–200 Гц, 3 g, 15 мин |
| Ударная прочность | по вертикальной оси 50 g, по остальным 30 g |
| Защита от электростатического разряда | 15 кВ (воздушный разряд) |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GPS-L1-40T — 1572,42–1578,42 МГц.
- Усиление GPS-L1-40T — 40 дБ: от него зависит дальность и уровень сигнала у абонента.
- Монтаж GPS-L1-40T: винт.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
Поставляем KADAMM GPS-L1-40T по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится GPS-L1-40T?
Винт.
Что нужно для подбора GPS-L1-40T?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-40T.
Какие частоты поддерживает GPS-L1-40T?
Рабочая полоса GPS-L1-40T — 1572,42–1578,42 МГц.
Какие спутниковые системы принимает GPS-L1-40T?
GPS.
