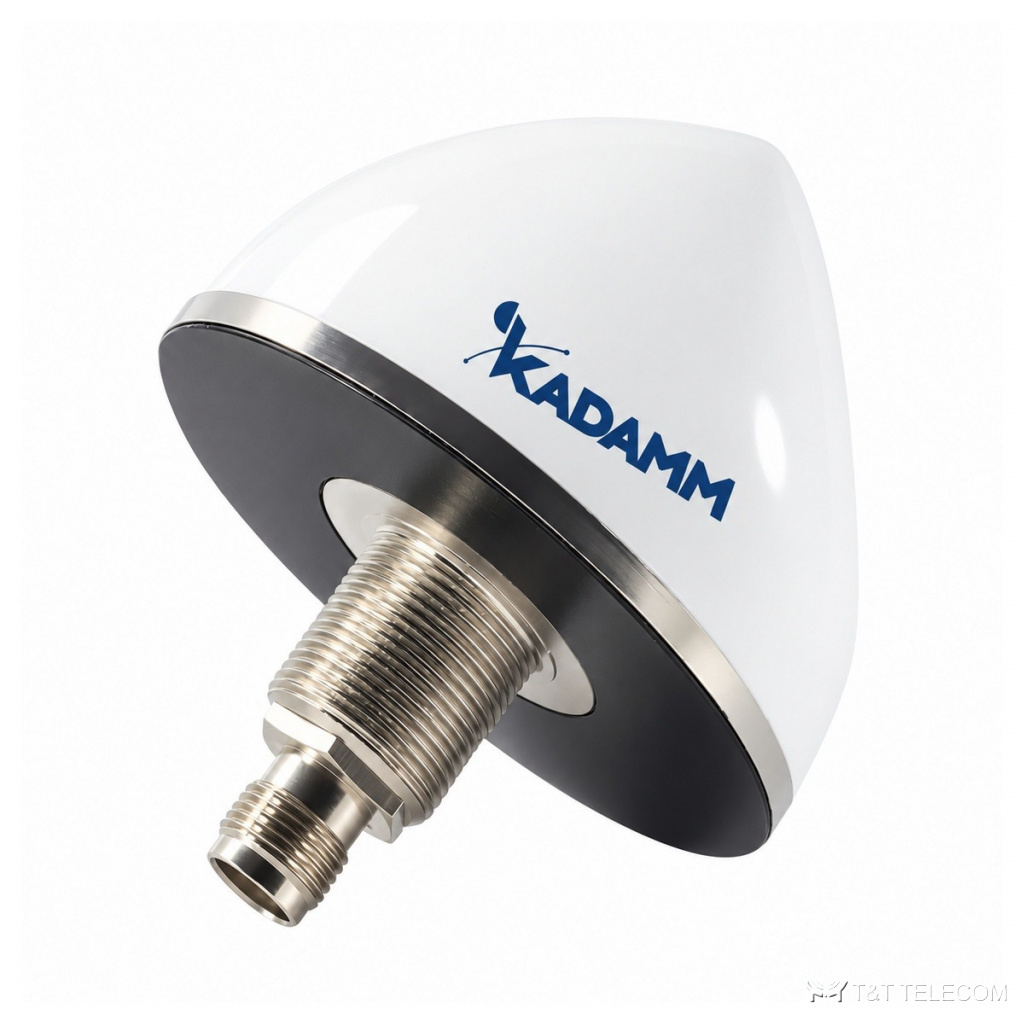

KADAMM GPS-L1-38T2 — антенна ГНСС. GPS-L1-38T2 — изделие KADAMM для сетей радиосвязи и сотовой связи: полоса, мощность и разъёмы — в таблице характеристик. Основные данные GPS-L1-38T2: полоса 1570–1580 МГц; усиление 38 дБ (антенна + МШУ); поляризация правая круговая (круговая правая).
Устройство и принцип работы
GPS-L1-38T2 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPS-L1-38T2 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GPS-L1-38T2: TNC. Принимаемые системы: GPS. Встроенный усилитель даёт 38 дБ (антенна + МШУ) — запас на потери кабеля до приёмника. Конструкция GPS-L1-38T2: защита IP67; работает при −40…+75 °C.
Область применения
- Сети радиосвязи и сотовой связи — GPS-L1-38T2.
- Для GPS-L1-38T2: навигация и мониторинг транспорта.
- Для GPS-L1-38T2: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1570–1580 МГц |
| Коэффициент усиления | 5 дБи / 38±2 дБи |
| Поляризация | правая круговая (круговая правая) |
| Число портов | 1 порт |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Диапазон, МГц | Усиление, дБи | Портов | Поляризация | ДН Г / В | Мощность, Вт | Разъём | Габариты, мм | Масса |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM GPS-L1-38T2 | 1570–1580 | 5 дБи / 38±2 дБи | 1 | правая круговая (круговая правая) | уточняйте у менеджера | уточняйте у менеджера | TNC (розетка) | уточняйте у менеджера | уточняйте у менеджера |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | TNC (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+75 °C |
| Степень защиты | IP67 |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GPS-L1-38T2: 1570–1580 МГц.
- Усиление GPS-L1-38T2 — 38 дБ (антенна + МШУ): от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Поставляем KADAMM GPS-L1-38T2 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GPS-L1-38T2?
GPS.
Что нужно для подбора GPS-L1-38T2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-38T2.
Какие частоты поддерживает GPS-L1-38T2?
Рабочая полоса GPS-L1-38T2 — 1570–1580 МГц.
Какое усиление у GPS-L1-38T2?
38 дБ (антенна + МШУ).
