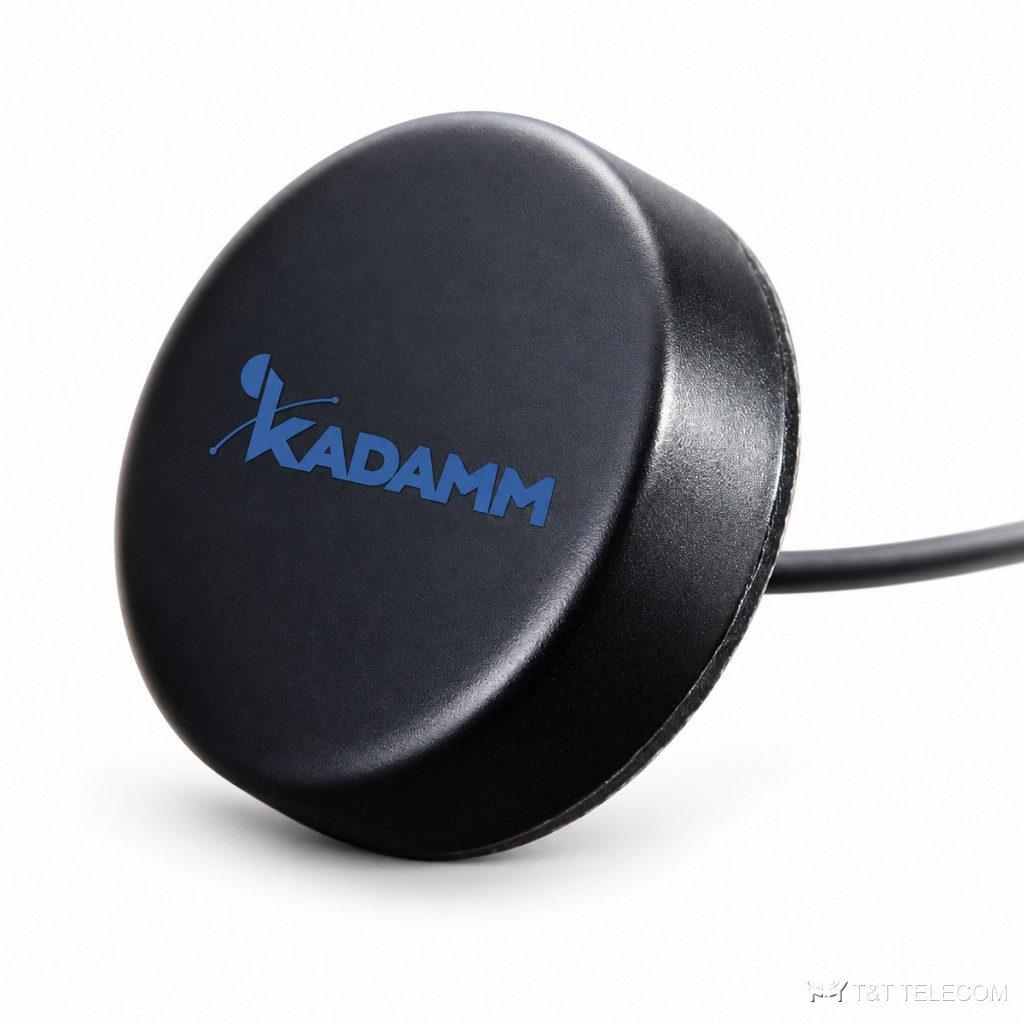

KADAMM GPS-L1-28S — активные антенны GPS L1 на винт и на резьбе. GPS-L1-28S принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Основные данные GPS-L1-28S: полоса 1559–1592 МГц; усиление 28–38 дБ; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GPS-L1-28S принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPS-L1-28S круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Разъёмы GPS-L1-28S: SMA, MCX, FAKRA. Принимаемые системы: GPS. Встроенный усилитель даёт 28–38 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля.
Где применяют
- Синхронизация времени базовых станций и сетей — GPS-L1-28S.
- Навигация и мониторинг транспорта (GPS-L1-28S).
- Синхронизация базовых станций и сетевого оборудования по времени (GPS-L1-28S).
Технические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — ± 5 МГц от центральной частоты; GPS-L1-28S5 — ≥ 10 МГц |
| КСВН антенного элемента | менее 1,5 |
| Осевое отношение | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — 3 дБ; GPS-L1-28S5 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Исполнения
| Артикул | Частоты / сигналы | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GPS-L1-28S | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG174; длина — уточняйте у менеджера; SMA или MCX (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM GPS-L1-28S2 | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, 5–15 мА | RG174; длина — уточняйте у менеджера; SMA или MCX (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM GPS-L1-28S3 | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG174 (другие — по заказу); длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу) | винт, IP67 (кроме места вывода кабеля) |
| KADAMM GPS-L1-28S4 | 1575,42 ± 3 МГц (GPS) | 2 дБic в зенит | 28 ± 2 дБ, шум менее 1,5 дБ | 2,2–5 В DC, менее 15 мА | RG178; длина — уточняйте у менеджера; MCX (другие — по заказу) | винт |
| KADAMM GPS-L1-28S5 | 1575,42 ± 3 МГц (GPS) | 3 дБic в зенит | 28 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, 20–35 мА | SMA | винт, IP65 |
| KADAMM GPS-L1-38S | GPS L1 | 2 дБи | 38 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG58, 5 м; SMA, вилка | 96,6 × 96,6 × 124 мм, на резьбе |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Размер керамического элемента | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — 25 × 25 × 4 мм; GPS-L1-28S5 — уточняйте у менеджера |
| Габариты корпуса | уточняйте у менеджера |
| Материал корпуса | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — ABS; GPS-L1-28S5 — поликарбонат (PC) |
| Рабочая температура | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — −40…+85 °C; GPS-L1-28S5 — −40…+60 °C |
| Относительная влажность | до 95 % |
| Виброустойчивость | GPS-L1-28S, GPS-L1-28S2, GPS-L1-28S3, GPS-L1-28S4 — 10–55 Гц, амплитуда 1,5 мм, 2 ч; GPS-L1-28S5 — уточняйте у менеджера |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой GPS-L1-28S — 1559–1592 МГц.
- Коэффициент усиления GPS-L1-28S — 28–38 дБ; больше усиление — уже луч.
- Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.
Поставка и документы
KADAMM GPS-L1-28S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие спутниковые системы принимает GPS-L1-28S?
GPS.
Какие частоты поддерживает GPS-L1-28S?
Рабочая полоса GPS-L1-28S — 1559–1592 МГц.
Какое усиление у GPS-L1-28S?
28–38 дБ.
Что нужно для подбора GPS-L1-28S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-28S.
