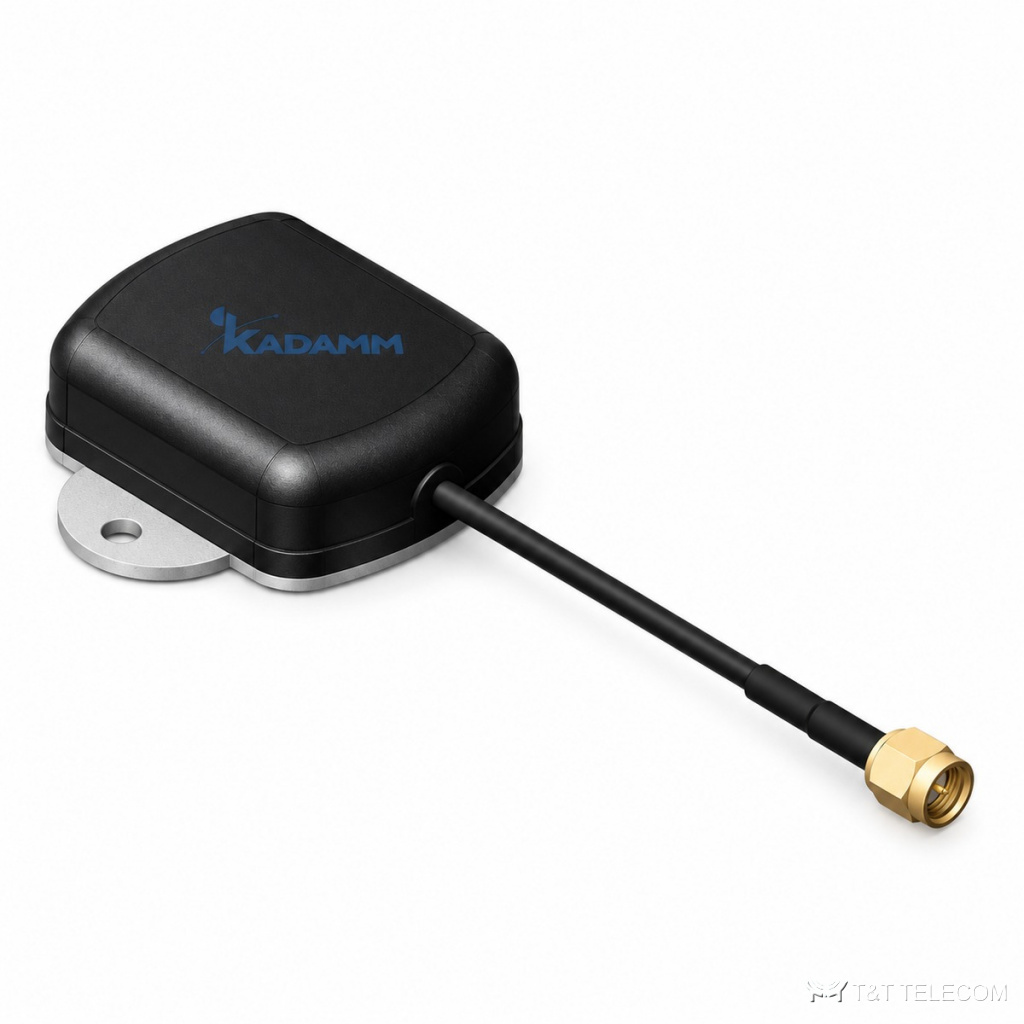

KADAMM GPS-L1-28M — активные антенны GPS L1 на магните или клее, МШУ 26–28 дБ, кабель RG174

KADAMM GPS-L1-28M — активные антенны GPS L1 на магните или клее, МШУ 26–28 дБ, кабель RG174
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM GPS-L1-28M — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM GPS-L1-28M — активные антенны GPS L1 на магните или клее. GPS-L1-28M принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Коротко о GPS-L1-28M: полоса 1559–1592 МГц; усиление 26–28 дБ; поляризация круговая правая (круговая правая).

Принцип работы и конструкция

GPS-L1-28M принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPS-L1-28M круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.

Разъёмы GPS-L1-28M: SMA, MCX, FAKRA, TNC. Принимаемые системы: GPS. Встроенный усилитель даёт 26–28 дБ — запас на потери кабеля до приёмника. Питание 2 по центральной жиле кабеля.

Область применения

  • Транспортный мониторинг и тахографы — GPS-L1-28M.
  • Для GPS-L1-28M: навигация и мониторинг транспорта.
  • Для GPS-L1-28M: синхронизация базовых станций и сетевого оборудования по времени.

Технические характеристики

Антенный элемент

ПараметрЗначение
Поляризациякруговая правая (круговая правая)
Полоса пропускания± 5 МГц от центральной частоты
КСВН антенного элементаменее 1,5
Осевое отношениеGPS-L1-26A, GPS-L1-28M, GPS-L1-28M2, GPS-L1-28M3, GPS-L1-28M5 — 3 дБ; GPS-L1-28M4 — уточняйте у менеджера
Волновое сопротивление50 Ом

Малошумящий усилитель

ПараметрЗначение
КСВН выходаGPS-L1-26A, GPS-L1-28M, GPS-L1-28M3, GPS-L1-28M4, GPS-L1-28M5 — менее 2,0; GPS-L1-28M2 — ≤ 2,0
Неравномерность в полосеGPS-L1-26A, GPS-L1-28M, GPS-L1-28M3, GPS-L1-28M4, GPS-L1-28M5 — уточняйте у менеджера; GPS-L1-28M2 — ± 1 дБ

Исполнения

АртикулЧастоты / сигналыУсиление антенныМШУ, шумПитание, токКабель, разъёмКрепление, защита
KADAMM GPS-L1-26A1575,42 ± 3 МГц (GPS)2 дБic в зенит26 ± 2 дБ, шум менее 1,5 дБ2,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)клей, IP67
KADAMM GPS-L1-28M1575,42 ± 3 МГц (GPS)2 дБic в зенит28 ± 2 дБ, шум менее 1,5 дБ2,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)магнит или клей, IP65–IP67
KADAMM GPS-L1-28M21575,42 ± 3 МГц (GPS)2 дБic в зенит28 ± 2 дБ, шум ≤ 1,5 дБ2,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)магнит или клей, IP66
KADAMM GPS-L1-28M31575,42 ± 3 МГц (GPS)2 дБic в зенит28 ± 2 дБ, шум менее 1,5 дБ2,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)магнит или клей
KADAMM GPS-L1-28M41575,42 ± 3 МГц (GPS)2 дБic в зенит28 ± 2 дБ, шум менее 1,5 дБ2,2–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)магнит или клей, IP65–IP67
KADAMM GPS-L1-28M51575,42 ± 3 МГц (GPS)2 дБic в зенит28 ± 2 дБ, шум менее 1,5 дБ3–5 В DC, менее 15 мАRG174; длина — уточняйте у менеджера; SMA, MCX или FAKRA (другие — по заказу)магнит или клей, IP65–IP67
KADAMM GPS-L1-28M6GPS L12 дБи28 ± 2 дБ, шум менее 2 дБ2,8–5 В DC, ≤ 20 мАRG174, 3 м; TNC, вилка49 × 37,5 × 16,5 мм, магнитное основание
KADAMM GPS-L1-28M7GPS L12 дБи28 ± 2 дБ, шум менее 2 дБ2,8–5 В DC, ≤ 20 мАRG174, 3 м; SMA, вилка угловая49 × 37,5 × 16,5 мм, магнитное основание
KADAMM GPS-L1-28M8GPS L12 дБи28 ± 2 дБ, шум менее 2 дБ2,8–5 В DC, ≤ 20 мАRG174, 3 м; FAKRA49 × 37,5 × 16,5 мм, магнитное основание
KADAMM GPS-L1-28M9GPS L12 дБи28 ± 2 дБ, шум менее 2 дБ2,8–5 В DC, ≤ 20 мАRG174, 3 м; SMA, вилка угловая49 × 37,5 × 16,5 мм, магнитное основание
KADAMM GPS-L1-28M10GPS L12 дБи28 ± 2 дБ, шум менее 2 дБ2,8–5 В DC, ≤ 20 мАRG174, 3 м; FAKRA49 × 37,5 × 16,5 мм, магнитное основание

Механика и условия эксплуатации

ПараметрЗначение
Размер керамического элементаGPS-L1-26A — 20 × 20 × 4 мм; GPS-L1-28M, GPS-L1-28M2, GPS-L1-28M3, GPS-L1-28M4, GPS-L1-28M5 — 25 × 25 × 4 мм
Габариты корпусауточняйте у менеджера
Материал корпусаABS
Рабочая температураGPS-L1-26A, GPS-L1-28M, GPS-L1-28M2, GPS-L1-28M3, GPS-L1-28M4 — −40…+85 °C; GPS-L1-28M5 — уточняйте у менеджера
Относительная влажностьдо 95 %
Виброустойчивость10–55 Гц, амплитуда 1,5 мм, 2 ч

Подбор под объект

  • Рабочие частоты системы должны лежать внутри полосы GPS-L1-28M: 1559–1592 МГц.
  • Коэффициент усиления GPS-L1-28M — 26–28 дБ; больше усиление — уже луч.
  • Проверьте, что приёмник подаёт в кабель напряжение 2 — без питания усилитель антенны не работает.

Поставка и документы

Поставляем KADAMM GPS-L1-28M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие спутниковые системы принимает GPS-L1-28M?
GPS.

Какое усиление у GPS-L1-28M?
26–28 дБ.

Что нужно для подбора GPS-L1-28M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-28M.

Какие частоты поддерживает GPS-L1-28M?
Рабочая полоса GPS-L1-28M — 1559–1592 МГц.
