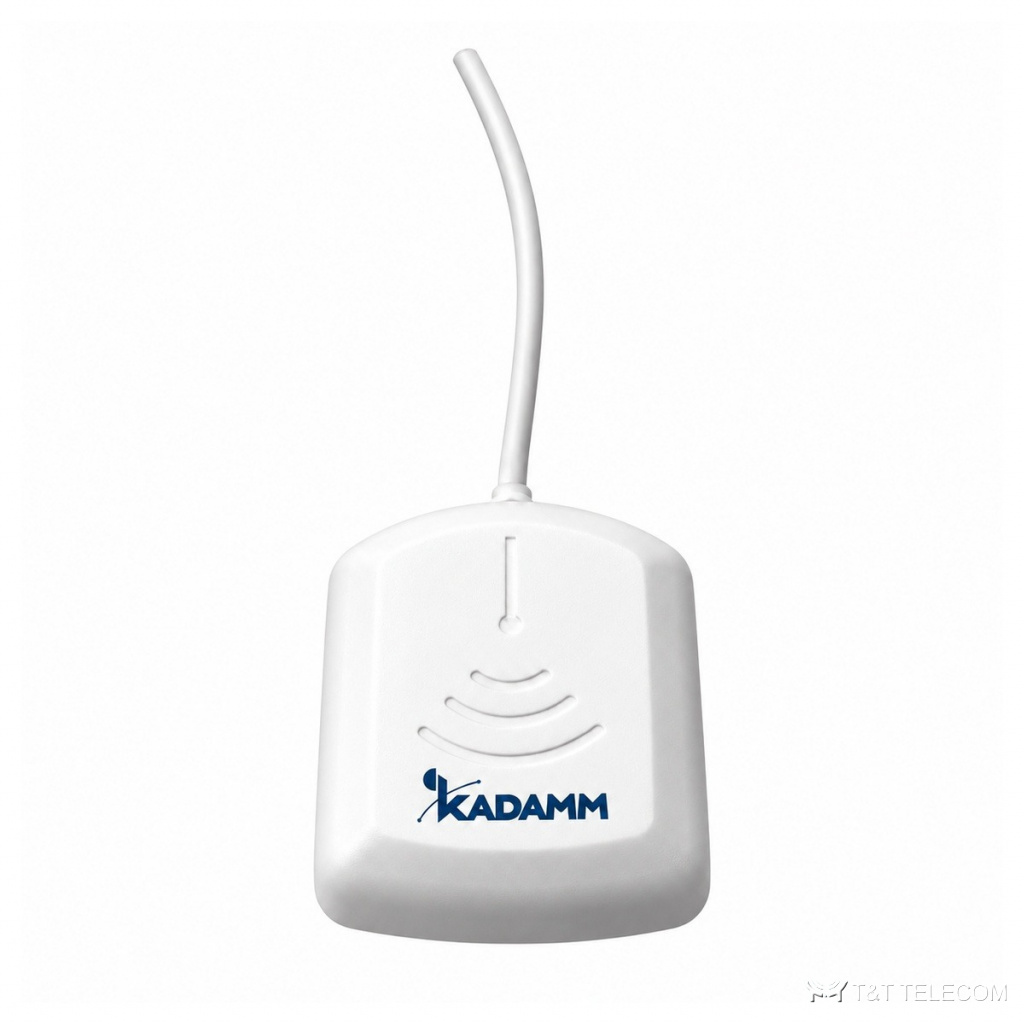

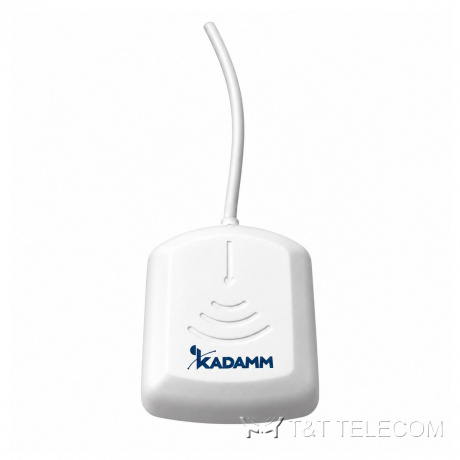

KADAMM GPS-L1-23S — активная антенна GPS L1 на клеевой подложке, МШУ 23 дБ, SMA
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GPS-L1-23S — активная антенна GPS L1 на клеевой подложке. Навигационная антенна GPS-L1-23S подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GPS-L1-23S: полоса GPS L1 1575,42 МГц; усиление 23 ± 2 дБ.
Принцип работы и конструкция
GPS-L1-23S принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Разъёмы GPS-L1-23S: SMA. Принимаемые системы: GPS. Встроенный усилитель даёт 23 ± 2 дБ — запас на потери кабеля до приёмника. Коэффициент шума 1,5 дБ (тип.). Питание 3 по центральной жиле кабеля.
Конструкция GPS-L1-23S: крепление: клеевая подложка.
Где применяют
- Транспортный мониторинг и тахографы — GPS-L1-23S.
- Для GPS-L1-23S: навигация и мониторинг транспорта.
- Для GPS-L1-23S: синхронизация базовых станций и сетевого оборудования по времени.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 1575,42 ± 2 МГц (GPS L1) |
| Усиление МШУ | 23 ± 2 дБ |
| Подавление сигналов LTE | до 43 дБ |
| Коэффициент шума | 1,5 дБ (тип.) |
| КСВН | 1,8 (тип.) |
| Волновое сопротивление | 50 Ом |
| Питание | 3,3 ± 0,5 В DC по кабелю |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъём | SMA, вилка |
| Кабель | RG-174, длина — уточняйте у менеджера |
| Материал радома | поликарбонат, безгалогенный (LSZH) |
| Крепление | клеевая подложка |
| Размеры | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GPS-L1-23S: GPS L1 1575,42 МГц.
- Коэффициент усиления GPS-L1-23S — 23 ± 2 дБ; больше усиление — уже луч.
- Монтаж GPS-L1-23S: клеевая подложка.
- Габариты и масса GPS-L1-23S: уточняйте у менеджера.
- Проверьте, что приёмник подаёт в кабель напряжение 3 — без питания усилитель антенны не работает.
Поставка и документы
Подберём KADAMM GPS-L1-23S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у GPS-L1-23S?
23 ± 2 дБ.
Как крепится GPS-L1-23S?
Клеевая подложка.
Что нужно для подбора GPS-L1-23S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPS-L1-23S.
Какие спутниковые системы принимает GPS-L1-23S?
GPS.
