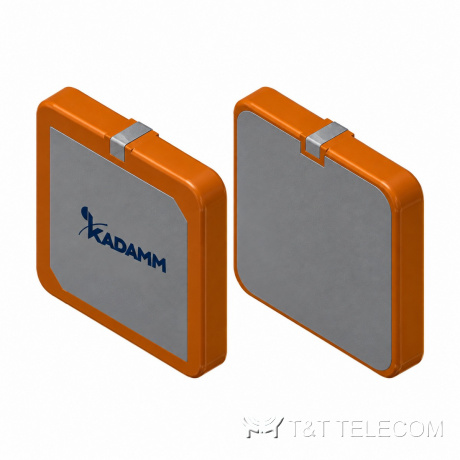

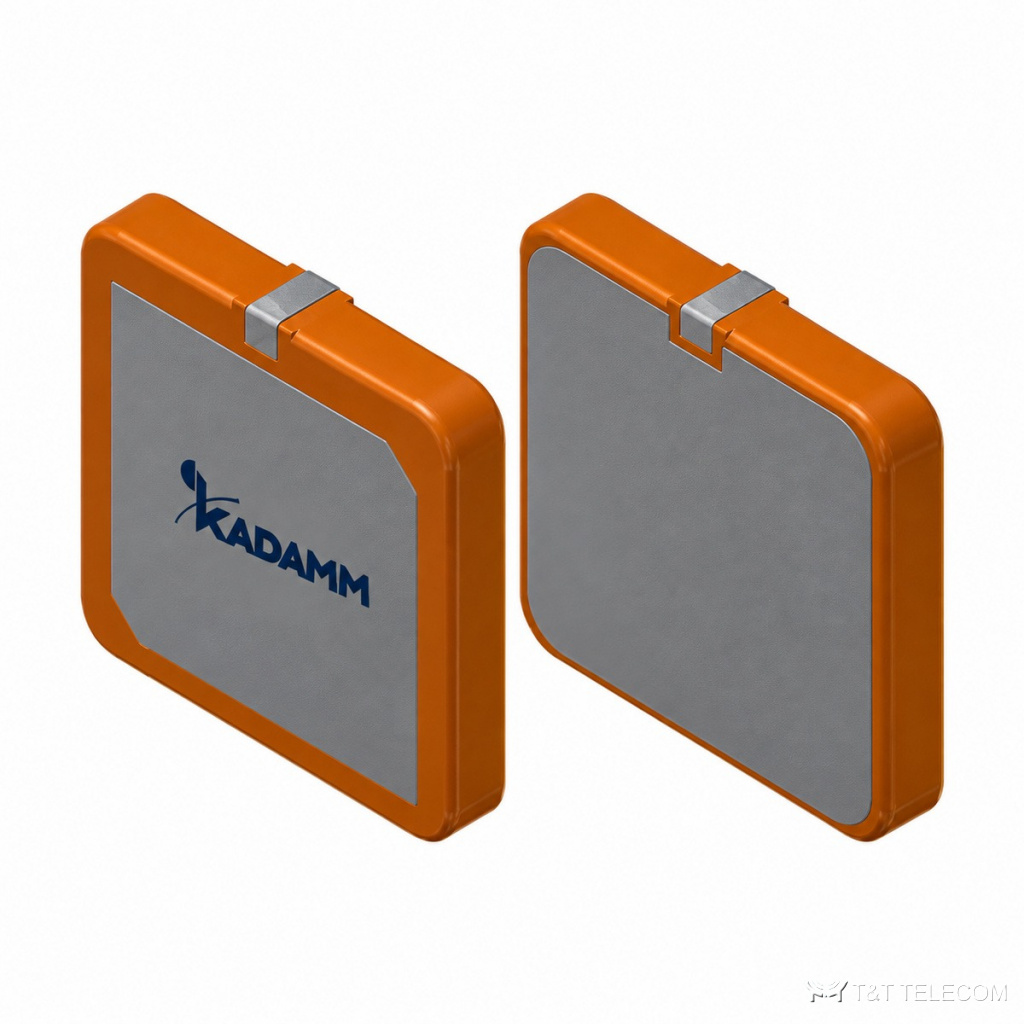

Модель KADAMM GPP-L1G1 — пассивные керамические патч-антенны GPS + ГЛОНАСС. Навигационная антенна GPP-L1G1 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Коротко о GPP-L1G1: полоса 1560–1610 МГц; усиление 2 дБи; поляризация круговая правая (круговая правая).
Принцип работы и конструкция
GPP-L1G1 принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPP-L1G1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Принимаемые системы: GPS, ГЛОНАСС.
Где применяют
- Через GPP-L1G1 работают GPS L1 / ГЛОНАСС L1.
- Синхронизация времени базовых станций и сетей — GPP-L1G1.
- Для GPP-L1G1: навигация и мониторинг транспорта.
- Синхронизация базовых станций и сетевого оборудования по времени (GPP-L1G1).
Технические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | GPP-L1B1G1-25-4 — 3,0 (тип.), не более 3,5; GPP-L1G1-18-4, GPP-L1G1-25-4, GPP-L1G1-35-4 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-L1B1G1-25-4 | 1560–1610 МГц (GPS, ГЛОНАСС, BeiDou) | 25 × 25 × 4 * | 2 дБи (тип.) (50 × 50 мм) | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-L1G1-18-4 | 1575,42 / 1602 МГц | 18 × 18 × 4 * | уточняйте у менеджера; пластина 50 × 50 мм | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-L1G1-25-4 | 1575,42 / 1602 МГц | 25 × 25 × 4 * | уточняйте у менеджера | уточняйте у менеджера | круговая правая (круговая правая) |
| KADAMM GPP-L1G1-35-4 | 1575,42 ± 3,0 МГц 1602 ± 3,0 МГц (GPS, ГЛОНАСС) | 35 × 35 × 4 * | 2 дБи (тип.) (36 × 36 мм) | уточняйте у менеджера | круговая правая (круговая правая) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | GPP-L1B1G1-25-4, GPP-L1G1-25-4, GPP-L1G1-35-4 — −40…+85 °C; GPP-L1G1-18-4 — уточняйте у менеджера |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы GPP-L1G1: 1560–1610 МГц.
- Коэффициент усиления GPP-L1G1 — 2 дБи; больше усиление — уже луч.
- Габариты и масса GPP-L1G1: по исполнению (см. таблицу «Исполнения»).
Поставка и документы
Поставляем KADAMM GPP-L1G1 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GPP-L1G1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPP-L1G1.
Какие частоты поддерживает GPP-L1G1?
Рабочая полоса GPP-L1G1 — 1560–1610 МГц. Это GPS L1 / ГЛОНАСС L1.
Какое усиление у GPP-L1G1?
2 дБи.
Какие спутниковые системы принимает GPP-L1G1?
GPS, ГЛОНАСС.
