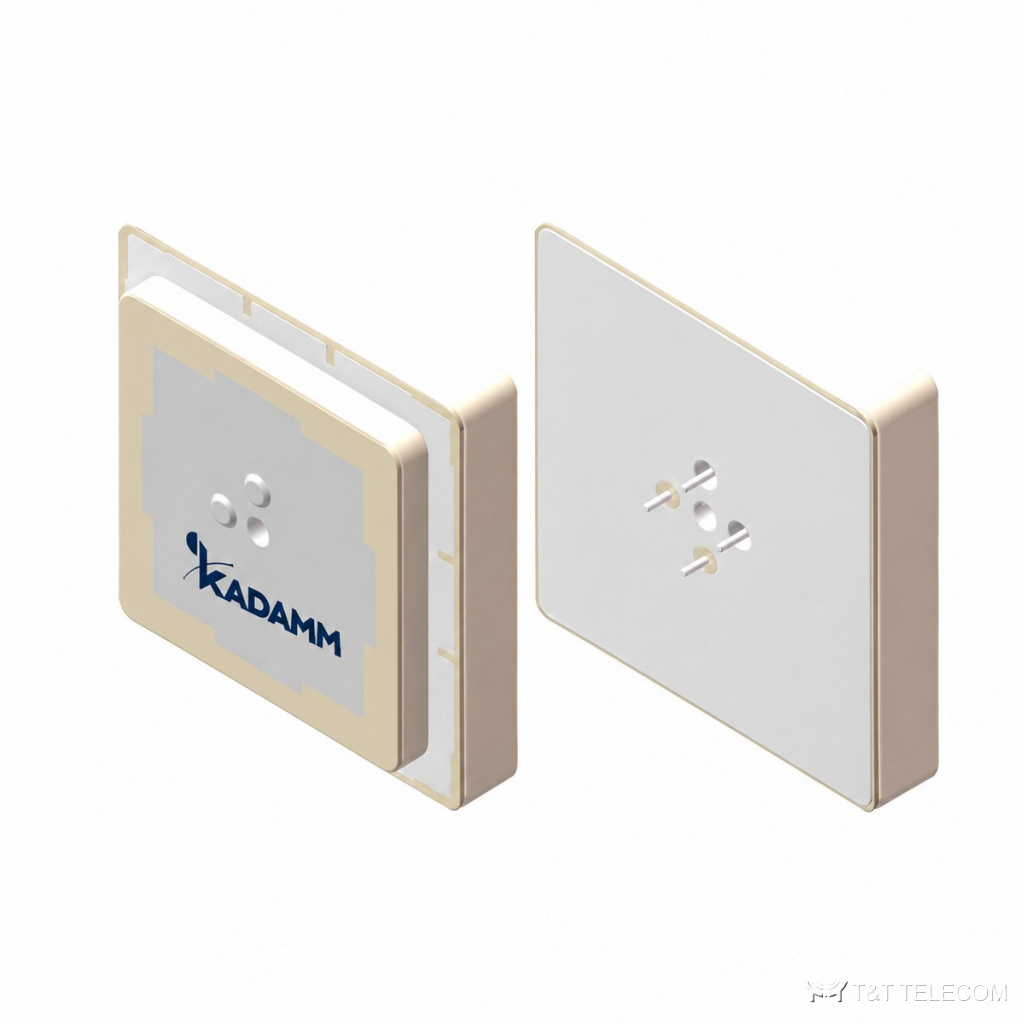

KADAMM GPP-L12 — многочастотные пассивные патч-антенны L1/L2 и L1/L5 для высокоточных приёмников. Навигационная антенна GPP-L12 подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GPP-L12: полоса 1173–1179 МГц и 1242–1251 МГц и 1558–1568 МГц и 1572–1578 МГц; усиление уточняйте у менеджера; поляризация gpp-l12-48, gpp-l12-48b — двухточечное питание (круговая); gpp-l15-25 — круговая правая (круговая правая) / круговая правая (круговая правая).
Принцип работы и конструкция
GPP-L12 устанавливают внутри устройства; её параметры зависят от платы и корпуса вокруг, поэтому согласование проверяют уже в изделии. Конструкция GPP-L12: работает при −40…+85 °C.
Область применения
- Синхронизация времени базовых станций и сетей — GPP-L12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | GPP-L12-48, GPP-L12-48B — двухточечное питание (круговая); GPP-L15-25 — круговая правая (круговая правая) / круговая правая (круговая правая) |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-L12-48 | 1245 ± 3 / 1585 ± 5 МГц | 48 × 48 и 36 × 36, высота 5 + 3 * | уточняйте у менеджера; пластина 70 × 70 мм | уточняйте у менеджера | двухточечное питание (круговая) |
| KADAMM GPP-L12-48B | 1248 ± 3 / 1563 ± 5 МГц | 48 × 48 и 36 × 36, высота 5 + 3 * | уточняйте у менеджера; пластина 70 × 70 мм | уточняйте у менеджера | двухточечное питание (круговая) |
| KADAMM GPP-L15-25 | 1575 ± 3,0 / 1176 ± 3,0 МГц | 25 × 25 и 18 × 18, высота 4 + 2 * | уточняйте у менеджера; пластина 27 × 27 мм | уточняйте у менеджера | круговая правая (круговая правая) / круговая правая (круговая правая) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GPP-L12: 1173–1179 МГц и 1242–1251 МГц и 1558–1568 МГц и 1572–1578 МГц.
- Усиление GPP-L12 — уточняйте у менеджера: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GPP-L12: по исполнению (см. таблицу «Исполнения»).
Поставка и документы
Поставляем KADAMM GPP-L12 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GPP-L12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPP-L12.
Какие частоты поддерживает GPP-L12?
Рабочая полоса GPP-L12 — 1173–1179 МГц и 1242–1251 МГц и 1558–1568 МГц и 1572–1578 МГц.
Какое усиление у GPP-L12?
уточняйте у менеджера.
