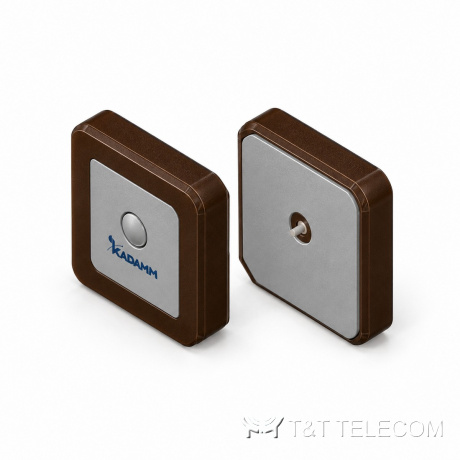

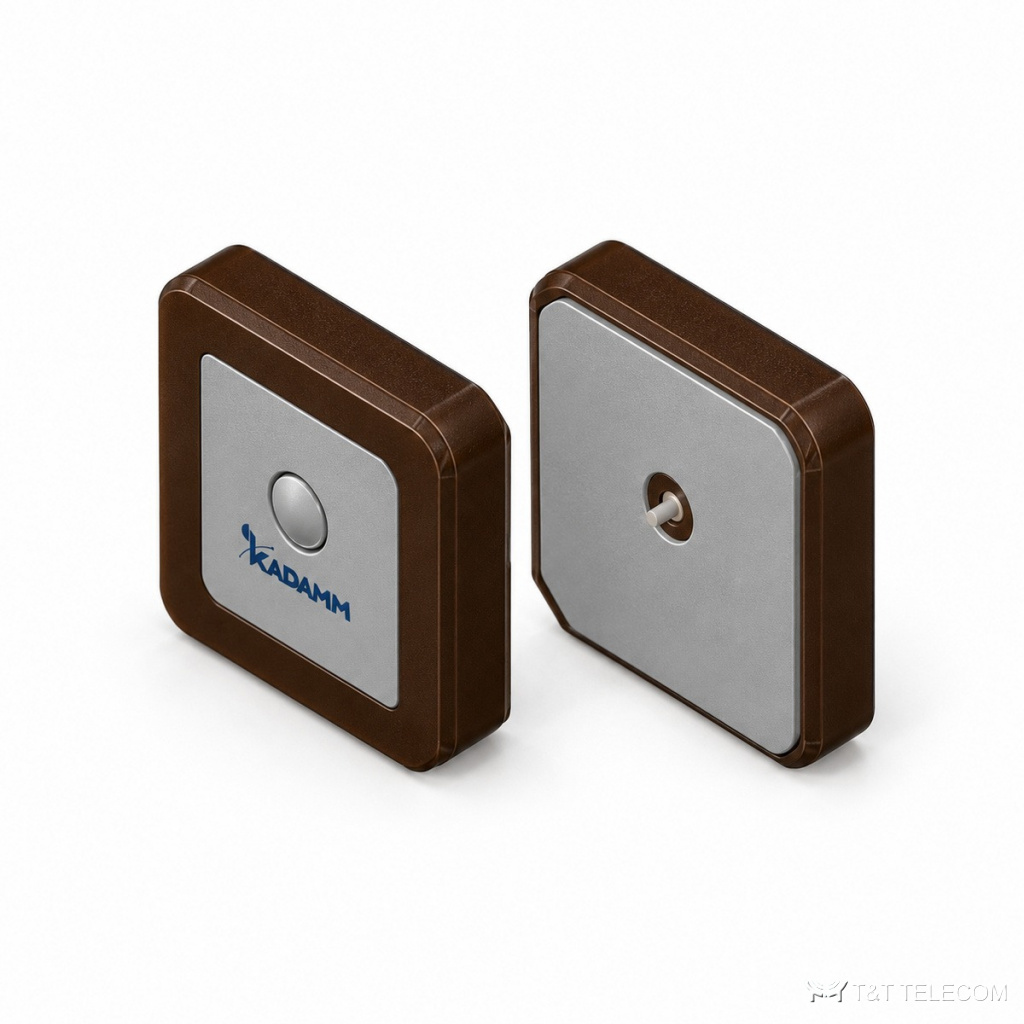

KADAMM GPP-G1 — пассивные керамические патч-антенны 1595–1596 МГц (GPS/ГЛОНАСС), 18–25 мм
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM GPP-G1 — пассивные керамические патч-антенны. GPP-G1 принимает сигналы спутниковых навигационных систем для трекеров, терминалов и синхронизации оборудования. Ключевые параметры GPP-G1: полоса 1592–1599 МГц; усиление −1–5 дБи; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GPP-G1 устанавливают внутри устройства; её параметры зависят от платы и корпуса вокруг, поэтому согласование проверяют уже в изделии. Усиление GPP-G1 — −1–5 дБи. Поляризация GPP-G1 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Конструкция GPP-G1: работает при −40…+85 °C.
Область применения
- Синхронизация времени базовых станций и сетей — GPP-G1.
Технические характеристики
| Параметр | Значение |
|---|---|
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | GPP-G1-18-4 — ≥ 10,0 МГц; GPP-G1-18-4B — ≥ 5 МГц; GPP-G1-20-4 — ≥ 7 МГц; GPP-G1-25-4 — не более 13,0 МГц |
| Осевое отношение | GPP-G1-18-4 — ≤ 3,0 дБ; GPP-G1-18-4B, GPP-G1-20-4 — уточняйте у менеджера; GPP-G1-25-4 — не более 5,0 дБ. |
| Волновое сопротивление | 50 Ом |
Исполнения
| Артикул | Частота | Типоразмер, мм | Усиление (на пластине) | Полоса | Поляризация |
|---|---|---|---|---|---|
| KADAMM GPP-G1-18-4 | 1595,0 ± 3,0 МГц (ГЛОНАСС) | 18 × 18 × 4 * | 2 дБи (тип.) (70 × 70 мм) | ≥ 10,0 МГц | круговая правая (круговая правая) |
| KADAMM GPP-G1-18-4B | 1596,0 ± 3,0 МГц (ГЛОНАСС) | 18 × 18 × 4 * | −1 дБи (тип.) (18 × 18 мм) | ≥ 5 МГц | круговая правая (круговая правая) |
| KADAMM GPP-G1-20-4 | 1596 ± 3,0 МГц (ГЛОНАСС) | 20 × 20 × 4 * | уточняйте у менеджера; пластина 20 × 20 мм | ≥ 7 МГц | круговая правая (круговая правая) |
| KADAMM GPP-G1-25-4 | 1596,0 ± 3,0 МГц (ГЛОНАСС) | 25 × 25 × 4 * | 5 дБи (тип.) | не более 13,0 МГц | круговая правая (круговая правая) |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | −40…+85 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой GPP-G1 — 1592–1599 МГц.
- Усиление GPP-G1 — −1–5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Габариты и масса GPP-G1: по исполнению (см. таблицу «Исполнения»).
Поставка и документы
Подберём KADAMM GPP-G1 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора GPP-G1?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPP-G1.
Какие частоты поддерживает GPP-G1?
Рабочая полоса GPP-G1 — 1592–1599 МГц.
Какое усиление у GPP-G1?
−1–5 дБи.
