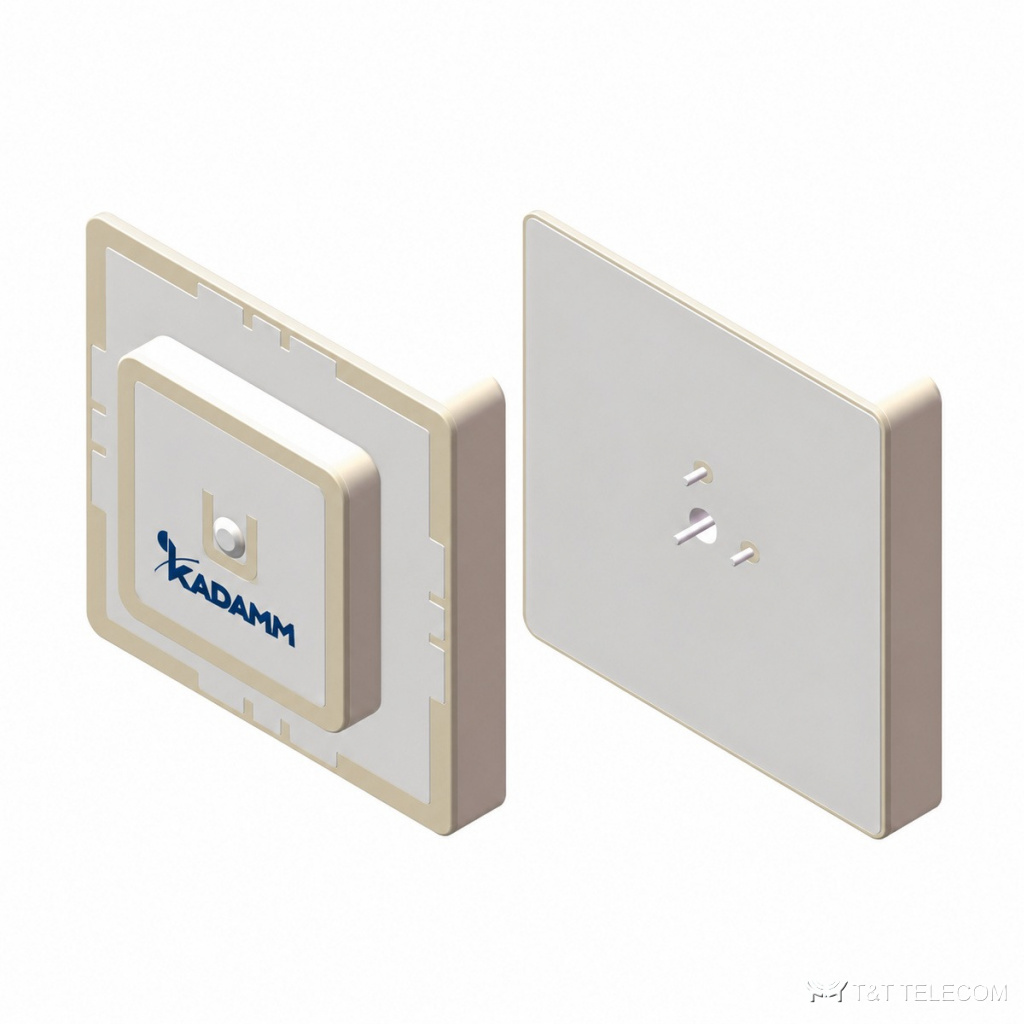

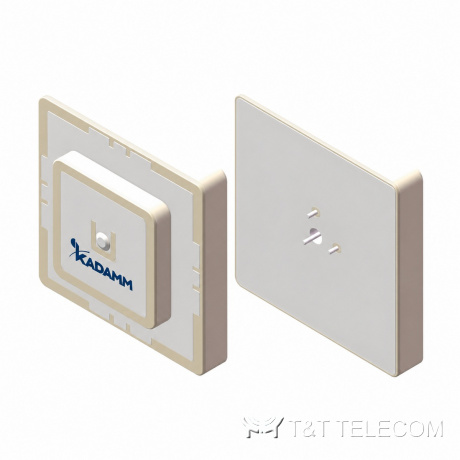

KADAMM GPP-BDS — пассивные антенны BeiDou RDSS (L 1616 / S 2492 МГц), трёхчастотные и с B1 / B2 / B3

KADAMM GPP-BDS — пассивные антенны BeiDou RDSS (L 1616 / S 2492 МГц), трёхчастотные и с B1 / B2 / B3
Антенны GPS/ГЛОНАСС
ПроизводительKADAMM
Ценапо запросу
Запросить цену
Каталог KADAMM: антенныKADAMM GPP-BDS — техническое описание
  • Доставка по Россиии СНГ с ведущими транспортными операторами
  • Составим ТЗинженеры разберутся в вашей задаче
  • Выезд инженерана место, чтобы оценить задачу
  • Монтаж и пусконаладкасопровождение на всём сроке службы
  • Военный регистрработаем с предприятиями ВПК

Модель KADAMM GPP-BDS — пассивные антенны BeiDou RDSS. Навигационная антенна GPP-BDS подключается к приёмнику GPS/ГЛОНАСС и работает при установке снаружи или под радиопрозрачной крышей. Основные данные GPP-BDS: полоса 1166–1279 МГц и 1555–1592 МГц и 1610–1626 МГц и 1980–2010 МГц; усиление 0–3 дБи; поляризация gpp-b1ls-40 — круговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая); gpp-b3b1s-45, gpp-b3ls-43 — двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая); gpp-ls-33 — двухточечное питание (круговая) / круговая правая (круговая правая); gpp-ls-36 — круговая левая (круговая левая) / круговая правая (круговая правая).

Принцип работы и конструкция

GPP-BDS принимает сигналы навигационных спутников. Внутри — приёмный элемент с круговой поляризацией и малошумящий усилитель; питание на усилитель приходит по тому же кабелю от приёмника. Поляризация GPP-BDS круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.

Принимаемые системы: BeiDou. Конструкция GPP-BDS: работает при −40…+85 °C.

Для каких задач

  • Транспортный мониторинг и тахографы — GPP-BDS.
  • Для GPP-BDS: навигация и мониторинг транспорта.
  • Синхронизация базовых станций и сетевого оборудования по времени (GPP-BDS).

Технические характеристики

ПараметрЗначение
ПоляризацияGPP-B1LS-40 — круговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая); GPP-B3B1S-45, GPP-B3LS-43 — двухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-33 — двухточечное питание (круговая) / круговая правая (круговая правая); GPP-LS-36 — круговая левая (круговая левая) / круговая правая (круговая правая)
Полоса пропусканияGPP-B1LS-40, GPP-LS-33 — уточняйте у менеджера; GPP-B3B1S-45 — ≥ 6 МГц / ≥ 10 МГц / ≥ 15 МГц; GPP-B3LS-43 — ≥ 10 МГц / ≥ 15 МГц / ≥ 50 МГц; GPP-LS-36 — ≥ 15 МГц / ≥ 40 МГц
Осевое отношениеGPP-B1LS-40, GPP-B3B1S-45, GPP-LS-33, GPP-LS-36 — уточняйте у менеджера; GPP-B3LS-43 — ≤ 3 / ≤ 3 / ≤ 4
Волновое сопротивление50 Ом

Исполнения

АртикулЧастотаТипоразмер, ммУсиление (на пластине)ПолосаПоляризация
KADAMM GPP-B1LS-401561 / 1575,42 / 1615,68 / 2491,75 МГц40 × 40 и 25 × 25, высота 6 + 4 *3 дБи / 3,5 дБи / 4 дБи (Ø75 мм)уточняйте у менеджеракруговая правая (круговая правая) / круговая левая (круговая левая) / круговая правая (круговая правая)
KADAMM GPP-B3B1S-451268 ± 3,0 / 1568 ± 3,0 / 2492 ± 3,0 МГц45, 37 и 25 мм (три слоя) *0 дБи (тип.) / 2 дБи (тип.) (48 × 48 мм)≥ 6 МГц / ≥ 10 МГц / ≥ 15 МГцдвухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая)
KADAMM GPP-B3LS-431268 ± 3,0 / 1616 ± 3,0 / 2492 ± 5,0 МГц43, 33 и 25 мм (три слоя), высота 6 + 4 + 2 *2 дБи (тип.) / 3 дБи (тип.) / 3 дБи (тип.) (48 × 48 мм)≥ 10 МГц / ≥ 15 МГц / ≥ 50 МГцдвухточечное питание (круговая) / двухточечное питание (круговая) / круговая правая (круговая правая)
KADAMM GPP-LS-331615,68 ± 3,0 / 2491,75 ± 3,0 МГц33 × 33 и 25 × 25, высота 6 + 2,5 *уточняйте у менеджера; пластина 54 × 54 ммуточняйте у менеджерадвухточечное питание (круговая) / круговая правая (круговая правая)
KADAMM GPP-LS-361615,68 ± 4,08 / 2491,75 ± 4,08 МГц36 × 36 *1,5 дБи (тип.) / 1,5 дБи (тип.)≥ 15 МГц / ≥ 40 МГцкруговая левая (круговая левая) / круговая правая (круговая правая)
KADAMM GPP-B1LS-67L1 / B1 1555–1580 МГц; RDSS L 1612–1621 МГц, S 2487–2497 МГц67 × 27 × 9≥ 0,5 / ≥ 1,5 / ≥ 2 дБиуточняйте у менеджеракруговая правая / круговая левая (L) / круговая правая (S)
KADAMM GPP-B1LS-68BeiDou B1I (1561,098 ± 2,046 МГц), B1C (1575,42 ± 16,36 МГц); RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц)68 × 68 × 14,4B1: ≥ 2 дБ в зените, ≥ −3 дБ при 30°; L: ≥ 3 дБ в зените, ≥ −3,5 дБ при 20°; S: ≥ 4 дБ в зените, ≥ −2 дБ при 30°уточняйте у менеджеракруговая правая (B1) / круговая левая (L) / круговая правая (S)
KADAMM GPP-B1LS-70BeiDou B1 / GPS L1; S-диапазон 1980–2010 / 2170–2200 МГц; RDSS L 1610–1622 МГц, S 2491,75 ± 8,06 МГцØ70 × 18,8B1 / L1 до 1,5 дБи; S-диапазон ≥ 4 дБи в зените, ≥ −1 дБи при 30°; L ≥ 3 дБи в зените, ≥ −2 дБи при 30°; S ≥ 3 дБи в зените, ≥ −3 дБи при 30°уточняйте у менеджеракруговая правая / круговая левая / круговая левая / круговая правая
KADAMM GPP-B1LS-104BeiDou B1I (1561,098 ± 2,046 МГц), B1C (1575,42 ± 16,36 МГц); RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц)Ø104 × 39B1: ≥ 2 дБ в зените, ≥ −3 дБ при 30°; L: ≥ 3 дБ в зените, ≥ −3,5 дБ при 20°; S: ≥ 4 дБ в зените, ≥ −2 дБ при 30°уточняйте у менеджеракруговая правая (B1) / круговая левая (L) / круговая правая (S)
KADAMM GPP-B12LS-95BeiDou B1 / B1C, B2 / B2a; RDSS L (1615,68–1624,52 МГц, частоты Lf0–Lf4), S (2491,75 ± 8,16 МГц)95 × 95 × 15,5B2 / B2a: ≥ 3,5 дБic в зените, ≥ −5,5 дБic при 20°; B1 / B1C: ≥ 4 дБic в зените, ≥ −5,5 дБic при 20°; L: ≥ 4,5 дБic в зените, ≥ 4 дБic при 20°; S: ≥ 4,5 дБic в зените, ≥ 3 дБic при 20°уточняйте у менеджеракруговая правая / круговая левая (L) / круговая правая (S)
KADAMM GPP-B123S-56BeiDou B3 (1268,52 ± 10,23 МГц), B2 (1207,14 и 1176,45 ± 10,23 МГц), B1 (1561,09 ± 2,046 и 1575,42 ± 16,368 МГц); RDSS S (2491,75 ± 8,16 МГц)56 × 56 × 19,8B1 ≥ 3 дБic, B2 ≥ 2 дБic, B3 ≥ 1 дБic, S ≥ 4 дБic (в зените)уточняйте у менеджеракруговая правая
KADAMM GPP-LS-100RDSS L (Lf0–Lf4, 1614–1625 МГц), S (2491,75 ± 8,16 МГц)Ø100 × 36,5L: ≥ 4,5 дБic в зените, ≥ −5,5 дБic при 20°; S: ≥ 4,5 дБic в зените, ≥ 3 дБic при 20°уточняйте у менеджеракруговая левая (L) / круговая правая (S)

Механика и условия эксплуатации

ПараметрЗначение
Типкерамический патч для установки на плату
Размерыпо исполнению (см. таблицу «Исполнения»)
Рабочая температура−40…+85 °C

Подбор под объект

  • Сверьте частоты своей сети с полосой GPP-BDS — 1166–1279 МГц и 1555–1592 МГц и 1610–1626 МГц и 1980–2010 МГц.
  • Усиление GPP-BDS — 0–3 дБи: от него зависит дальность и уровень сигнала у абонента.
  • Габариты и масса GPP-BDS: по исполнению (см. таблицу «Исполнения»).

Поставка и документы

Подберём KADAMM GPP-BDS под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.

Вопросы и ответы

Какие спутниковые системы принимает GPP-BDS?
BeiDou.

Какие частоты поддерживает GPP-BDS?
Рабочая полоса GPP-BDS — 1166–1279 МГц и 1555–1592 МГц и 1610–1626 МГц и 1980–2010 МГц.

Какое усиление у GPP-BDS?
0–3 дБи.

Что нужно для подбора GPP-BDS?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPP-BDS.
