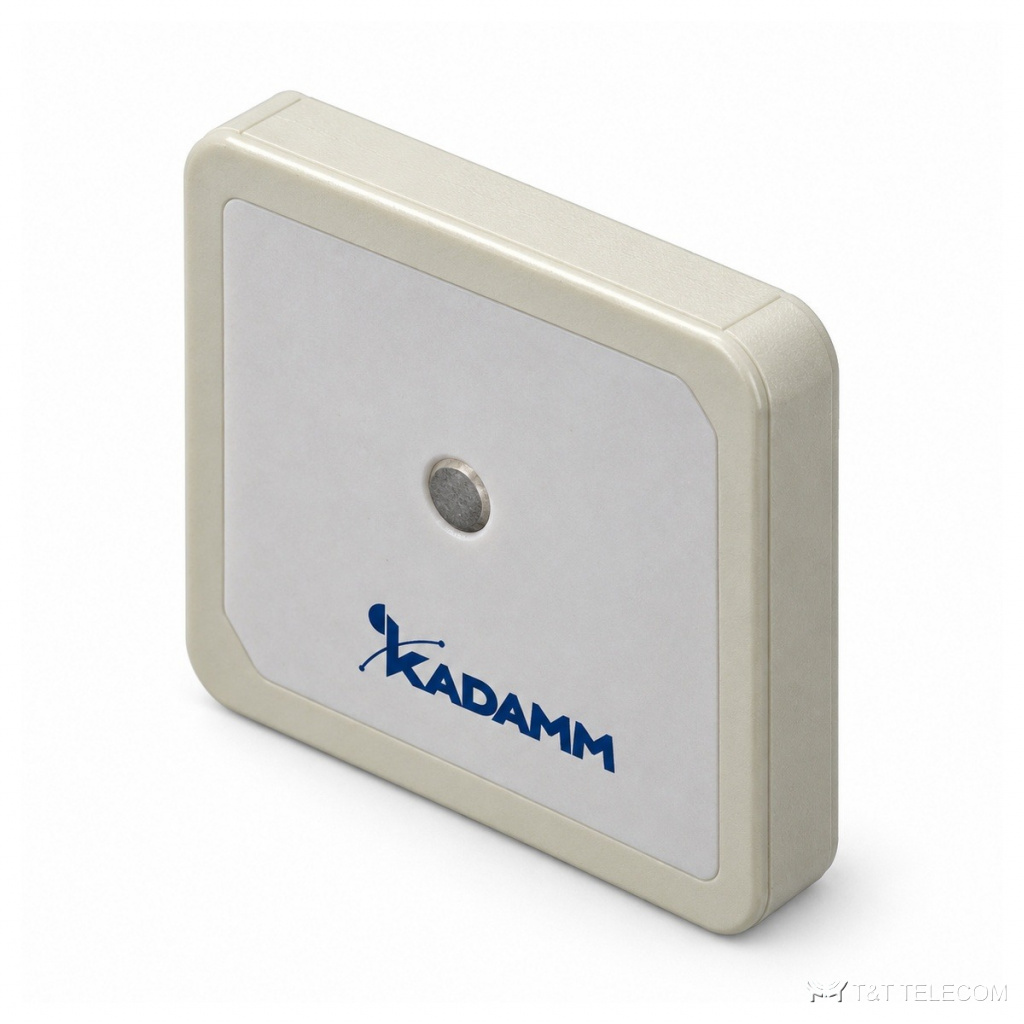

KADAMM GPP-24-25 — керамическая патч-антенна 2450 МГц с круговой поляризацией, 3,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM GPP-24-25: керамическая патч-антенна. GPP-24-25 подключается к модему, терминалу телеметрии или встраивается в устройство. Основные данные GPP-24-25: полоса 2445–2455 МГц; усиление 3,5 дБи; поляризация круговая правая (круговая правая).
Устройство и принцип работы
GPP-24-25 устанавливают внутри устройства; её параметры зависят от платы и корпуса вокруг, поэтому согласование проверяют уже в изделии. Усиление GPP-24-25 — 3,5 дБи (тип.). Поляризация GPP-24-25 круговая правого вращения — как у навигационных спутников; отражённый от зданий сигнал меняет направление вращения и принимается хуже, это снижает ошибки от многолучёвости.
Конструкция GPP-24-25: работает при −40…+85 °C.
Область применения
- Модемы и роутеры 4G — GPP-24-25.
Технические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 2450 ± 5,0 МГц |
| Коэффициент усиления | 3,5 дБи (тип.) |
| Поляризация | круговая правая (круговая правая) |
| Полоса пропускания | ≥ 60 МГц |
| Осевое отношение | ≤ 5,0 дБ |
| Волновое сопротивление | 50 Ом |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Тип | керамический патч для установки на плату |
| Типоразмер керамики | 25 × 25 × 4 мм (по обозначению модели; чертёж — уточняйте у менеджера) |
| Измерительная пластина | 27 × 27 мм |
| Рабочая температура | −40…+85 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы GPP-24-25: 2445–2455 МГц.
- Усиление GPP-24-25 — 3,5 дБи: от него зависит дальность и уровень сигнала у абонента.
Поставка и документы
Подберём KADAMM GPP-24-25 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает GPP-24-25?
Рабочая полоса GPP-24-25 — 2445–2455 МГц.
Какое усиление у GPP-24-25?
3,5 дБи.
Что нужно для подбора GPP-24-25?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект GPP-24-25.
